Standardmäßig verwendete Ports

Vorgehensweise Listen-Port Verbindungen von Protokoll Verschlüsselung Beschreibung
octoplant Server VDogBouncer.exe 64001 octoplant Clients proprietär TLS1.2 Anlaufstelle für den AdminClient bzw. das Konfigurationsmanagement
VDogBouncer.exe 64002 octoplant Clients proprietär TLS1.2 Ein- und Auschecken von Versionen
VDogBouncer.exe 64003 octoplant Clients proprietär TLS1.2 Scheduler für Backup-Jobs
VDogBouncer.exe 64004 octoplant Clients proprietär TLS1.2 Plattformunabhängige Abbildung der Betriebssystemfunktionen
VDogApi.exe 64023 octoplant Clients HTTP2.0 TLS1.3 Authentifizierung von Clients. Der Hub verwendet den Port der API-Schnittstelle, um die anderen benötigten Ports zu ermitteln.
Agent VDogUploadAgent 64010 octoplant Server proprietär TLS1.2 Ausführen von Uploads durch den octoplant Server auf dem Agent
VDogCompareAgent 64011 octoplant Server proprietär TLS1.2 Ausführen von Vergleichen durch den octoplant Server auf dem Agent
Gateway VDogGateway 64012 Je nach Verwendung proprietär Je nach Verwendung Steuert, je nach Konfiguration, die Kommunikation zwischen dem octoplant Server, den Clients, Agents oder PLCs

Standardports für den Server ändern

Die oben aufgeführten Ports sind Standardports, die für einen Standard octoplant Server konfiguriert sind. Diese Ports können in der INI-Datei csc.ini geändert werden. In der obigen Tabelle ist der VDogBouncer.exe der Prozess, der die Ports bedient. Die Konfiguration dieser Ports läuft über die Dienste VDogAdminServer.exe, VDocgCheckInCheckOutServer.exe, VDogScheduler.exe und VDogOsServer.exe.

  1. Beenden Sie den Dienst VDog MasterService.
  2. Öffnen Sie in Ihrem Ordner vdServerArchive die Datei \VD$A\Configuration\csc.ini. Jeder Prozess, der einen Port verwendet, hat seine eigene Sektion. Für die Konfiguration des Servers ist nur der Schlüssel 4852 relevant.
  3. Aktualisieren Sie den Schlüssel 4852 in der entsprechenden Sektion auf die neue Portnummer.

    Wenn Sie zum Beispiel den Port des Prozesses VDogAdminServer vom Standardport 64001 zu 64007 ändern möchten, sollte der Abschnitt in der INI-Datei so aussehen:

    [VDogAdminServer.exe]
    4852=64007

  4. Ändern Sie Ihre Firewall-Konfiguration so, dass die Kommunikation über den neuen Port zugelassen wird. Wenden Sie sich dazu an Ihren lokalen Systemadministrator.

  5. Starten Sie den Dienst VDog MasterService neu.
Prozess/Service Lokale Adresse Remote-Adresse Protokoll Remote-Ports Lokale Ports Veränderbarer Port
Hypertext Transfer Protokoll octoplant Server - TCP TCP 80 Dynamischer Portbereich Keine Angabe
Microsoft Active Directory-Domänendienste, Windows-Freigabe octoplant Server - TCP TCP 445 Dynamischer Portbereich Keine Angabe
NetBIOS Name Service octoplant Server - UDP UDP 137 Dynamischer Portbereich Keine Angabe
NetBIOS Session Service octoplant Server - TCP TCP 139 Dynamischer Portbereich Keine Angabe
VDogBouncer.exe/ VDogToDoServer.exe octoplant Server / Agent SMTP TCP TCP 25 Dynamischer Portbereich Keine Angabe

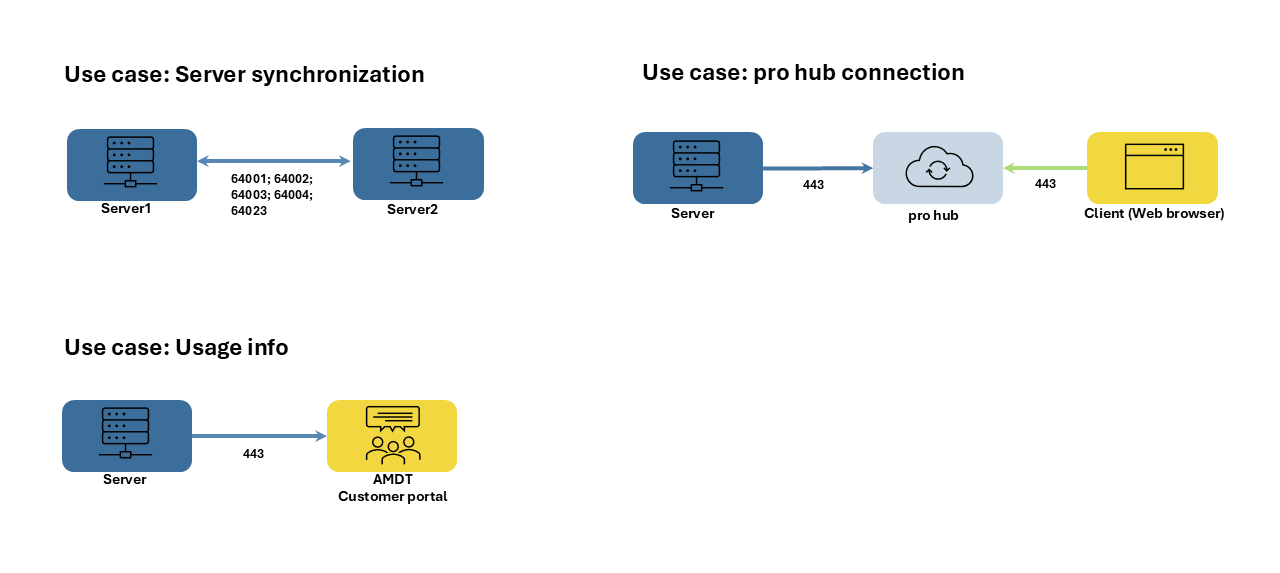

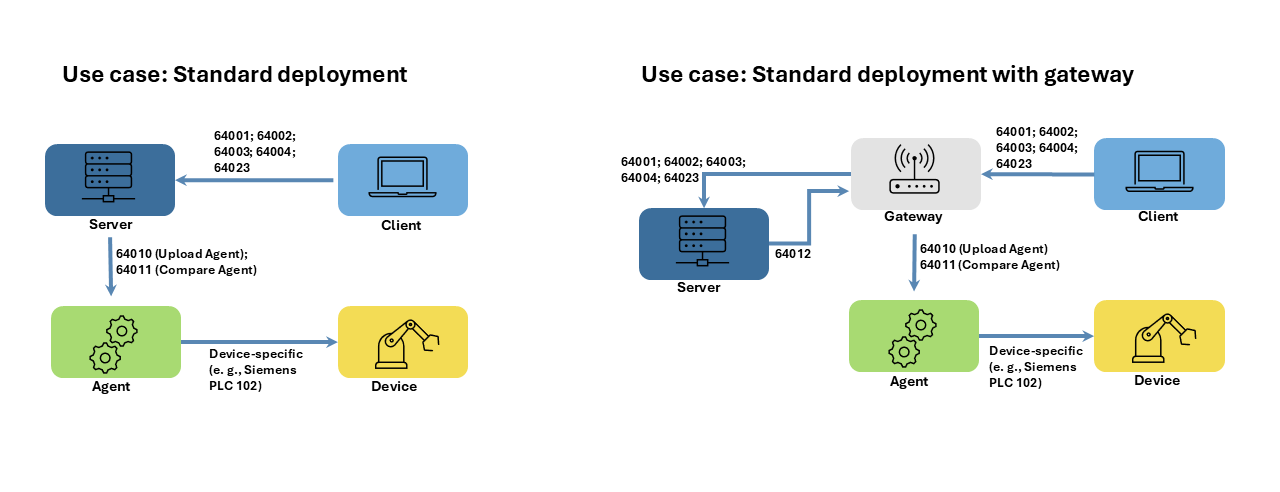

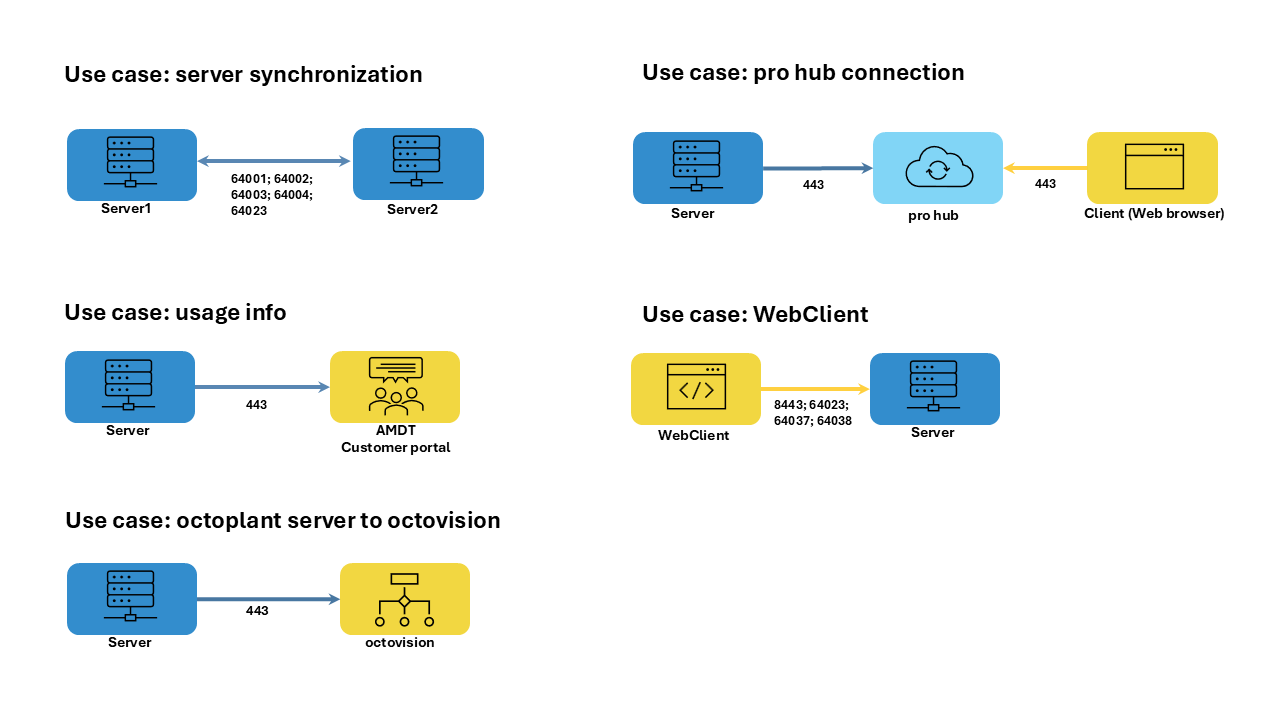

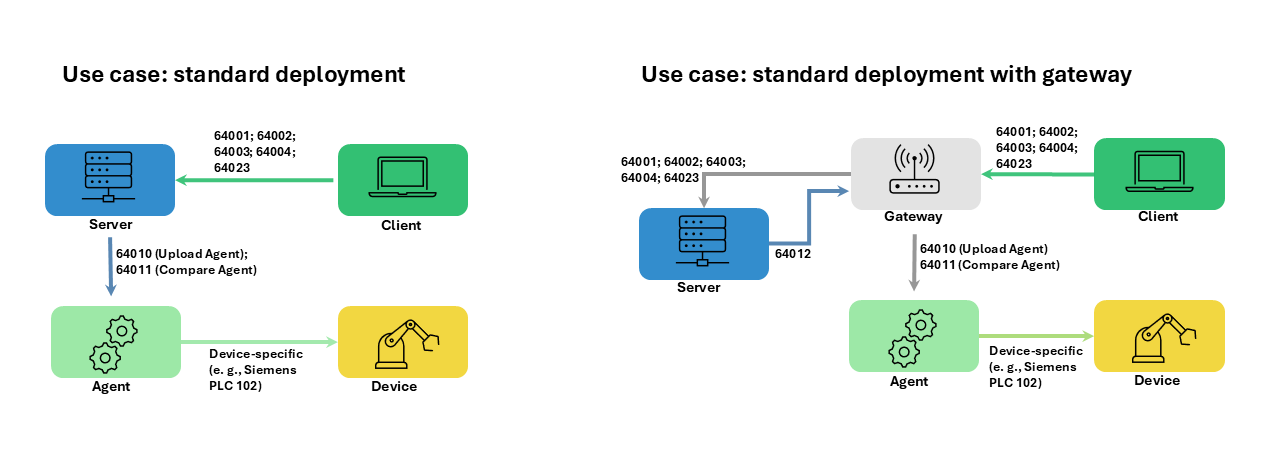

Abbildung: Erforderliche Ports
