Routingfähigen Netzwerkübergang konfigurieren

Über das Gateway können Sie auch ein routingfähiger Netzwerkübergang nach H1, MPI oder PROFIBUS konfigurieren. Der Netzwerkübergang nach H1, MPI oder PROFIBUS kann durch Konfiguration so erweitert werden, dass über das Gateway eine Kommunikation mit einem Automatisierungsgerät möglich ist, das nur indirekt über eine Kopfsteuerung erreichbar ist.

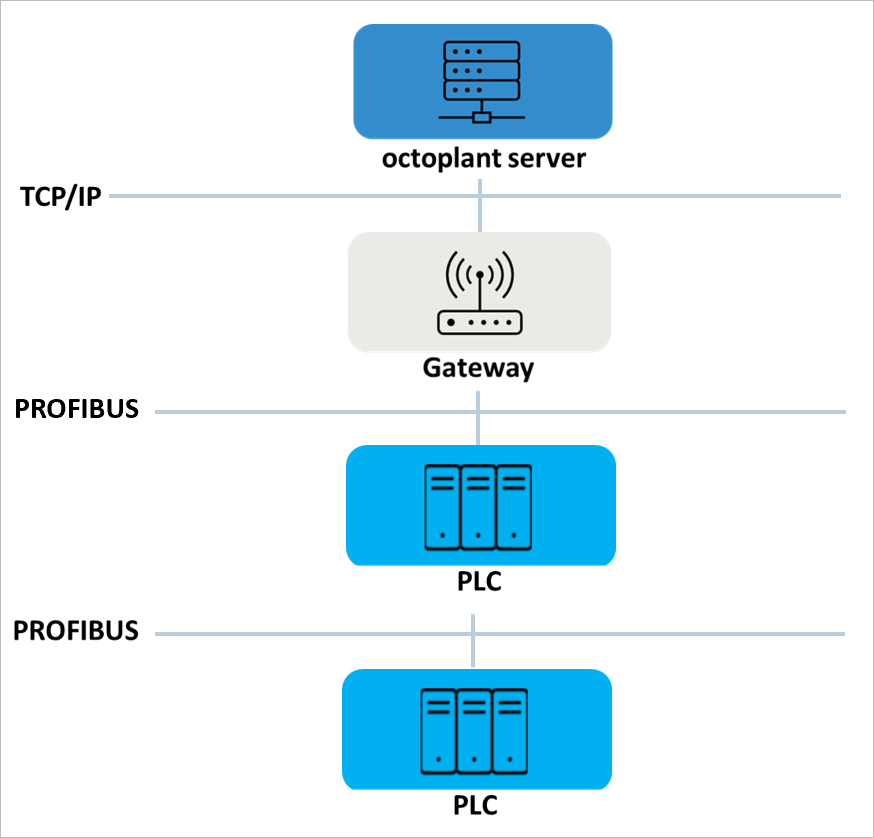

Abbildung: Schaubild Routingfähiger Netzwerkübergang

Voraussetzungen

  • Der Netzwerkübergang nach H1, MPI oder PROFIBUS muss für die Kopfsteuerung möglich sein.
  • Die Adresse der Kopfsteuerung wird über die SubNetId in der Jobkonfiguration des AdminClient ermittelt (Feld S7 Subnetz-ID unter Details des Zugriffspfades). Wird die SubNetId nicht gefunden, kann durch Konfiguration der Datei VDogGateway.ini festgelegt werden, wie das Gateway reagieren soll.

Konfiguration des Gateways

Die Einstellungen für das Gateway werden über die INI-Datei VDogGateway.ini konfiguriert. Die Datei finden Sie unter: {Laufwerk}:\vdoggateway\VD$A\Configuration\

  1. Öffnen Sie die Datei VDogGateway.ini mit einem Texteditor, beispielsweise Notepad++.
  2. Nehmen Sie die gewünschten Einstellungen vor. Mögliche Einstellungen entnehmen Sie der folgenden Tabelle.
  3. Speichern Sie die Daten ab und schließen Sie den Texteditor.

Sektionen der Datei VDogGateway.ini

Rfc1006

In der Sektion [Rfc1006] wird das Gateway von TCP/IP nach H1, MPI oder PROFIBUS konfiguriert.

Schlüssel Beschreibung Wert Default
Enabled Schlüssel zur Aktivierung der Kommunikation via RFC 1006 Y/N Y

gw2gw

In der Sektion [gw2gw] wird das Routing über eine S7-Kopfsteuerung konfiguriert.

Schlüssel Beschreibung Wert Default
Adr{n} Schlüssel für die Konfiguration eines Pfades.
n ist eine Integer id.
Obligatorisches Feld
{SubnetId},{Adresse des Gateways}. Das gültige Format der SubNetId ist: HHHH-HHHH, wobei H für eine hexadezimale Ziffer steht. Zwischen Groß- und Kleinschreibung wird nicht unterschieden.
Gültige Formate für die Adresse des Gateways sind:
- H1-Adresse: HH-HH-HH-HH-HH-HH, wobei H für eine hexadezimale Ziffer steht. Zwischen Groß- und Kleinschreibung wird nicht unterschieden.
- IP-Adresse: n.n.n.n (n ist eine Zahl von 0 bis 255)
BehaviourSubNetIdNotFound Schlüssel zur Konfiguration des Verhaltens für den Fall, dass die SubNetId nicht gefunden wird. 0 oder 1
- 0: Der Fehler wird ignoriert, das Routing entfällt, die Kommunikation für den Netzwerkübergang nach H1, MPI oder PROFIBUS wird angewendet.
- 1: Der Kommunikationsvorgang wird mit einem Fehler abgebrochen. Wird hier ein nicht gültiger Wert definiert (also weder 0,1 oder leer), wird die Verbindung beendet und ein Fehler ins interne Ereignislog des Gateways geschrieben.
0

Beispielkonfiguration

[Rfc1006]
Enabled=Y
[gw2gw]
Adr0=004C-0013,10.0.0.221
BehaviourSubNetIdNotFound=1
