SSH-Gateway konfigurieren

Das SSH-Gateway ermöglicht die Kommunikation zwischen dem octoplant Server und einem SSH-Server, der nicht direkt über das TCP/IP-Netzwerk des Servers erreicht werden kann. Über ein SSH-Gateway lässt sich beispielsweise die Kommunikation zur NCU der SINUMERIK 840D sl von Siemens herstellen.

Info

SSH steht für Secure Shell oder auch Secure Socket Shell, ein Netzwerkprotokoll für verschlüsselte Verbindungen.

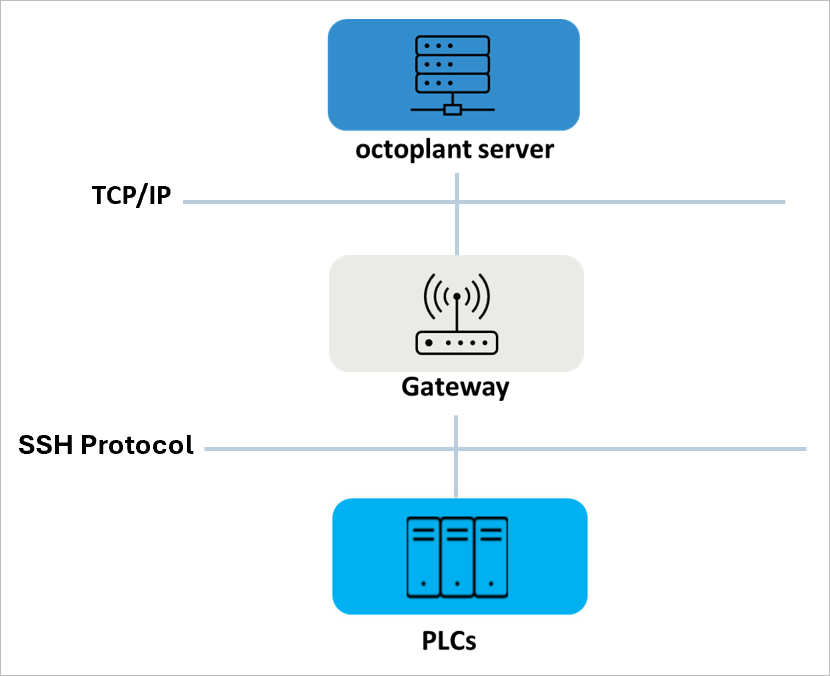

Abbildung: Schaubild Gateway zwischen Server und SSH-Server

Voraussetzungen

  • Das Gateway muss auf einem PC installiert sein, der über das TCP/IP-Netzwerk des octoplant Servers erreichbar ist. Gleichzeitig muss von diesem Rechner aus auch der SSH-Server erreichbar sein. Ein Beispiel für einen solchen Rechner ist die PCU der SINUMERIK 840D sl von Siemens.
  • In der Datei VDogGateway.ini muss der SSH-Server, der durch das Gateway erreichbar sein soll, über [SSH]\IpAddressServer konfiguriert werden.
  • Alle Kommunikationsteilnehmer, die als Client über das Gateway auf den SSH-Server zugreifen wollen, müssen in der Datei VDogGateway.ini über [SSH]\IpAddressesClient explizit zugelassen werden.

Konfiguration des Gateways

Die Einstellungen für das Gateway werden über die INI-Datei VDogGateway.ini konfiguriert. Die Datei finden Sie unter: {Laufwerk}:\vdoggateway\VD$A\Configuration\

  1. Öffnen Sie die Datei VDogGateway.ini mit einem Texteditor, beispielsweise Notepad++.
  2. Nehmen Sie die gewünschten Einstellungen vor. Mögliche Einstellungen entnehmen Sie der folgenden Tabelle.
  3. Speichern Sie die Daten ab und schließen Sie den Texteditor.

Sektionen der Datei VDogGateway.ini

[SSH]

Über diese Sektion wird der Netzübergang von TCP/IP zum SSH-Server konfiguriert.

Schlüssel Beschreibung Wert Default
Enabled Schlüssel zur Aktivierung der Kommunikation zum SSH-Server Y/N N
Port Schlüssel zur Konfiguration des Ports für die Kommunikation {1 bis 65535} 22
IpAddressServer Schlüssel zur Konfiguration der IP-Adresse oder des Rechnernamens des SSH-Servers, der durch das Gateway erreicht werden soll. Eine Serveradresse kann beispielsweise die NCU einer Sinumerik 840D sl sein. {IP-Adresse des SSH-Servers} 192.168.214.1
IpAddressesClient Schlüssel zur Konfiguration der IP-Adressen von Teilnehmern (octoplant Server und/oder Upload Agent), die über das Gateway auf den SSH-Server zugreifen dürfen. Platzhalter (?/*) werden akzeptiert.
Obligatorisches Feld		 {Liste der IP-Adressen durch Kommas getrennt}

Beispielkonfiguration

[SSH]
Enabled=Y
Port=65022
IpAddressServer=192.168.214.8
IpAddressesClient=192.168.210.6, 192.168.210.*, 192.168.???.*
