Anwendungsfälle

Diese Seite beschreibt häufige Anwendungsfälle für Upload und Compare Agents.

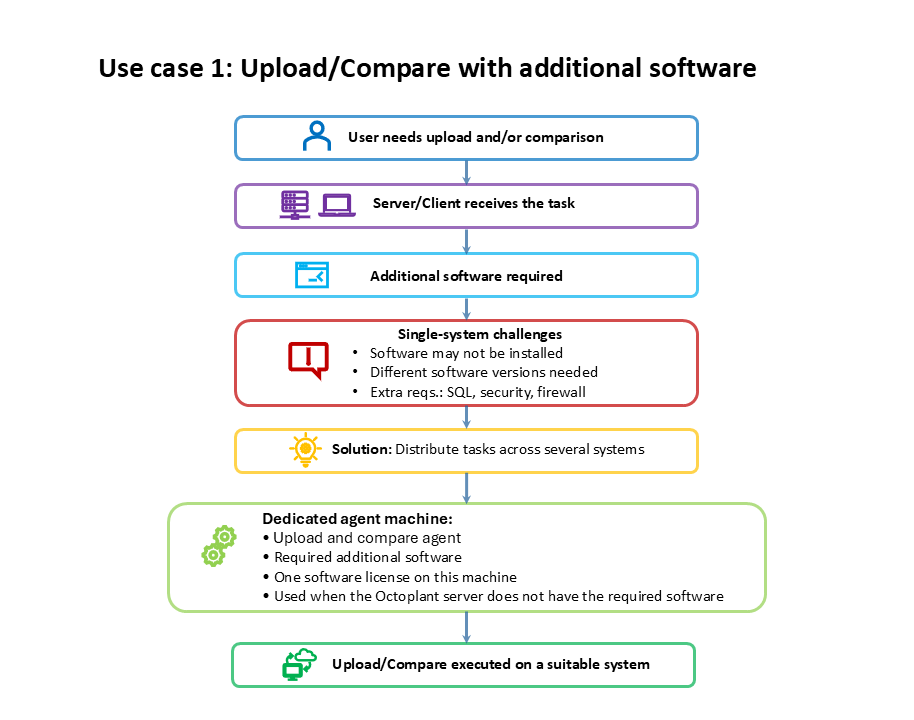

Use Case 1: Upload/Vergleich mit zusätzlicher Software

Szenario:

Sie wollen einen Upload und/oder einen Vergleich durchführen. Dafür ist zusätzliche Software erforderlich, z. B. die entsprechende Entwicklungsumgebung für das Gerät.

Stellen Sie sicher, dass die folgenden Anforderungen erfüllt sind:

• Die erforderliche zusätzliche Software wird auf dem Server oder Client installiert.
• Die erforderliche Version der zusätzlichen Software ist installiert. Wenn die Aufgabe verschiedene Versionen der gleichen Software erfordert, verwenden Sie getrennte PC-Systeme, da verschiedene Versionen nicht gleichzeitig auf demselben PC-System installiert werden können.
• Alle zusätzlichen Anforderungen für den Upload oderVergleich sind erfüllt, z. B. ein SQL-Datenbankserver, Sicherheitskonzepte oder Firewall-Regeln.

Mögliche Lösung:

Verteilen Sie die Aufgaben auf mehrere Systeme. Auf jedem System, das Aufgaben vom Server/Client übernimmt, installieren Sie Upload und Compare Agents.

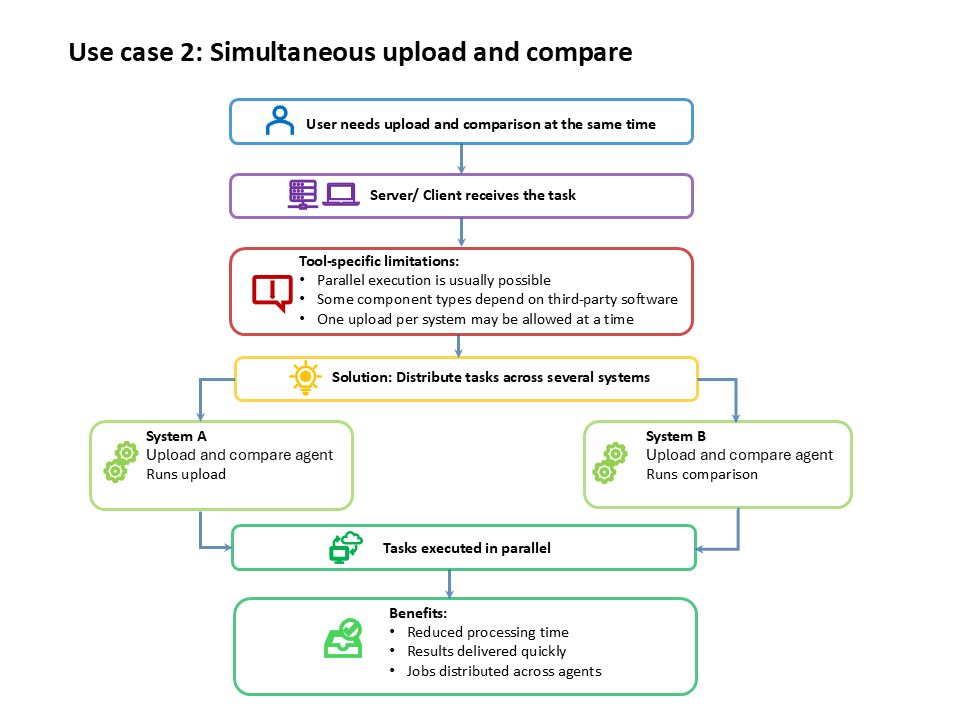

Use Case 2: Zeitgleiche Upload/Vergleich

Szenario:

Sie möchten einen Upload und einen Vergleich gleichzeitig durchführen. Uploads und Vergleiche können normalerweise parallel auf einem System ausgeführt werden. Einige Uploadtypen erfordern jedoch Software von Drittanbietern, die jeweils nur einen Upload auf einem System unterstützt.

Die folgenden Uploadtypen können keine Uploads parallel auf einem System ausführen:

• RSLogix5
• RSLogix500
• RSLogix5000
• TIAPortal
• SchneiderEcoStruxureControlExpert

Mögliche Lösung:

Verteilen Sie die Aufgaben durch die Installation von Agents auf mehrere Systeme. Die Agents können die Aufgaben parallel ausführen. Dadurch kann die Verarbeitungszeit verkürzt und die Ergebnisse schneller geliefert werden. Sie können die Aufgaben auch auf bestimmte Agents verteilen, um die Arbeitslast manuell zu verwalten.

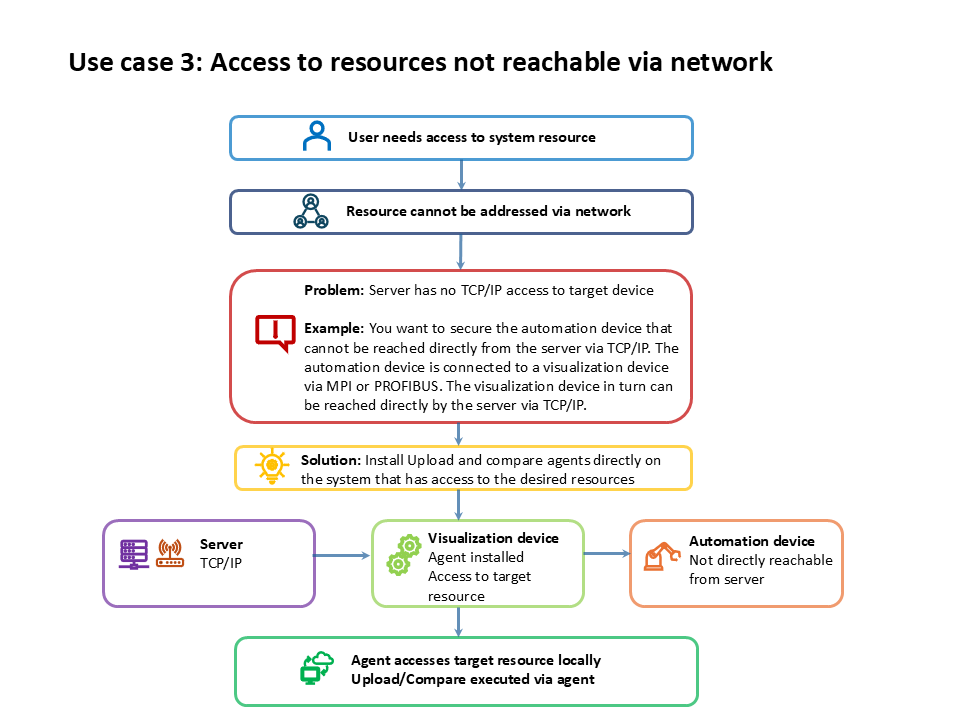

Use Case 3: Zugriff auf Systemressourcen, die nicht über das Netzwerk adressiert werden können

Szenario:

Sie wollen auf Systemressourcen zugreifen, die nicht über das Netzwerk adressieren können.

Beispiel: Sie wollen ein Automatisierungsgerät absichern, das der Server nicht direkt über TCP/IP erreichen kann. Das Automatisierungsgerät verbindet sich über MPI oder PROFIBUS mit einem Visualisierungsgerät. Der Server kann das Visualisierungsgerät direkt über TCP/IP erreichen.

Mögliche Lösung:

Verwenden Sie Upload und Compare Agents, um auf Systemressourcen zuzugreifen, die der Server nicht über das Netzwerk ansprechen kann. Installieren Sie den Agent direkt auf dem System, das Zugriff auf die benötigten Ressourcen hat. Im Beispielfall installieren Sie den Agent auf dem Visualisierungspanel, um auf das Automatisierungsgerät zuzugreifen.

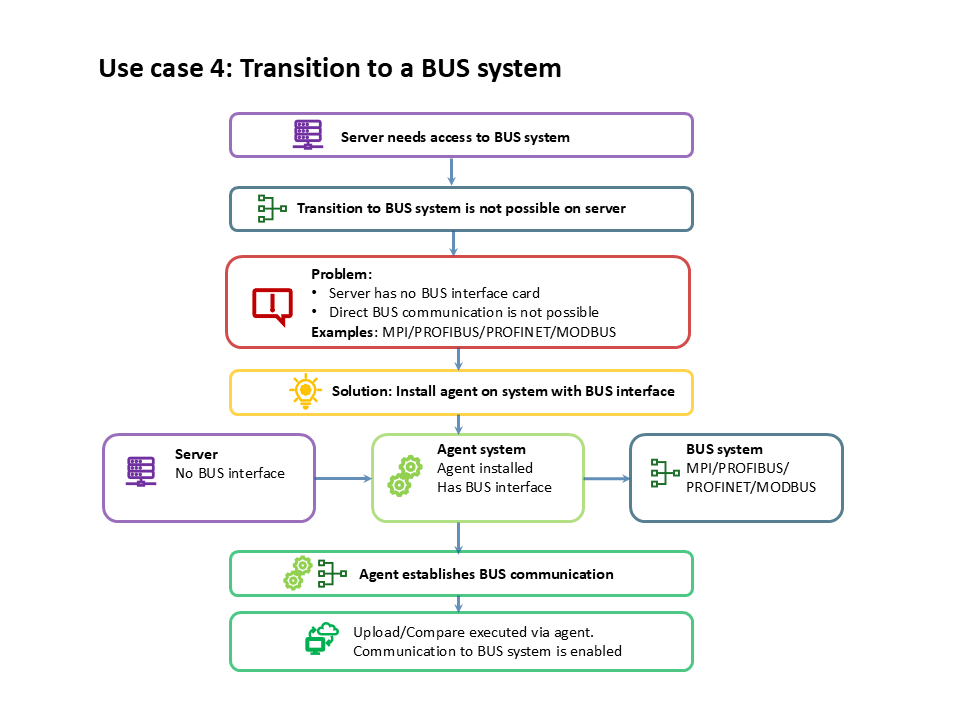

Use Case 4: Übergang in ein BUS-System

Szenario:

Sie wollen eine Verbindung zu einem BUS-System (MPI/PROFIBUS/PROFINET/MODBUS/...) herstellen, aber der Server kann die Verbindung nicht herstellen, z. B. weil er nicht über die erforderliche Schnittstellenkarte verfügt.

Mögliche Lösung:

Installieren Sie einen Agent auf einem System, das über die entsprechende BUS-Schnittstelle verfügt. Der Agent stellt die Kommunikation mit dem BUS-System her.

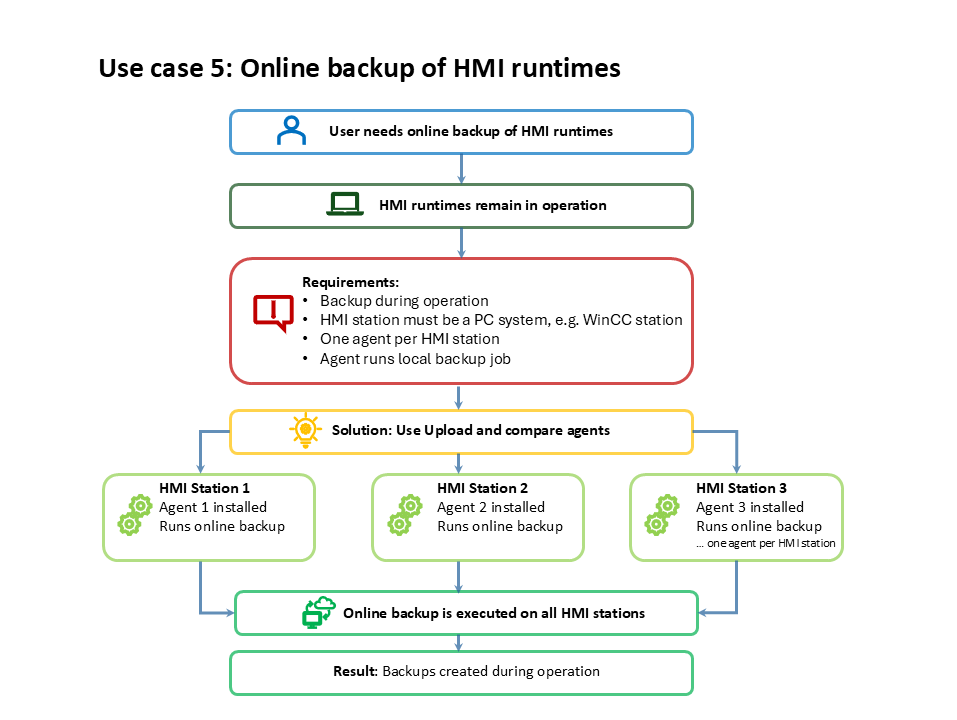

Use Case 5: Online-Sicherung von HMI-Runtimes

Szenario:

Sie wollen HMI-Runtimes im laufenden Betrieb sichern.

Mögliche Lösung:

Führen Sie den Job mit Upload und Compare Agents aus. Jede HMI-Station muss ein PC-System sein, zum Beispiel eine WinCC-Station. Installieren Sie einen Agent pro HMI-Station. Der Agent führt den Job lokal aus.
