Vergleicher konfigurieren mit Simatic S7 als Beispiel
Grundlage ist eine Komponente mit einem Projekt. Erst dann kann eine Vergleicherkonfiguration zu dem Projekt gespeichert werden.

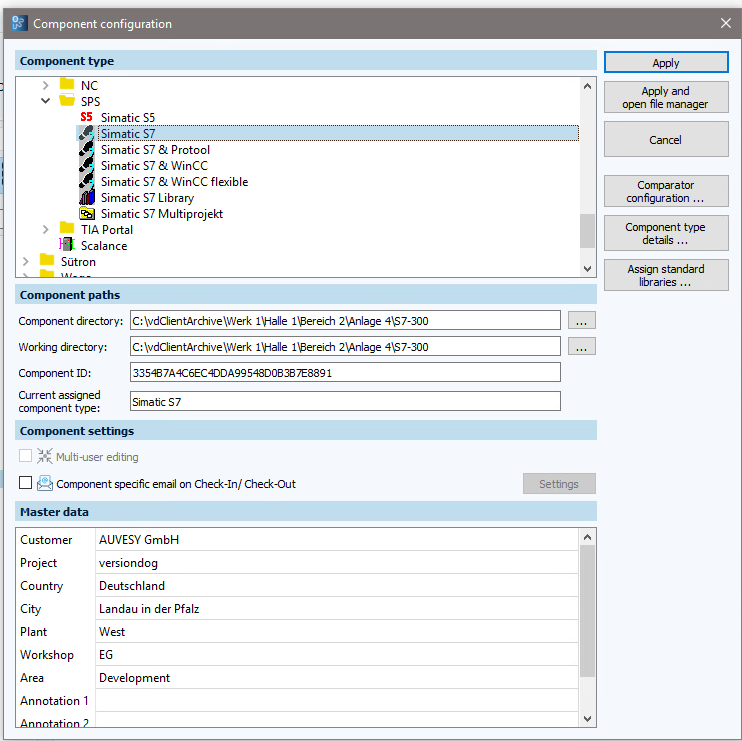

Die Vergleicherkonfiguration kann komponentenspezifisch im UserClient über den Dialog Eigenschaften der Komponente, aber auch zusätzlich im Bereich Jobkonfiguration im AdminClient geöffnet werden.

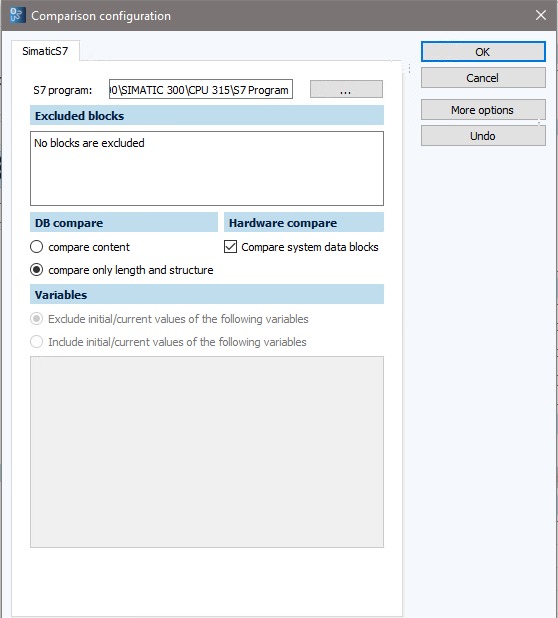

Die Konfiguration ermöglicht es, für jeden Programmpfad eine eigene Konfiguration zu hinterlegen und somit den Vergleich an die eigenen Anforderungen anzupassen.
Sie können folgende Optionen ändern:
- Auf welchen Programmpfad soll die Konfiguration angewendet werden?
- Welche Bausteine kann man vom Vergleich ausschließen?
- Sollen Datenbausteine auf ihren Inhalt verglichen werden (nützlich, um ein Monitoring spezieller Variablen zu realisieren)?
- Sollen die Hardware-Änderungen mit im Vergleich enthalten sein?
- Welche Simatic-S7 spezifischen Features sind noch relevant für die Versionierung?

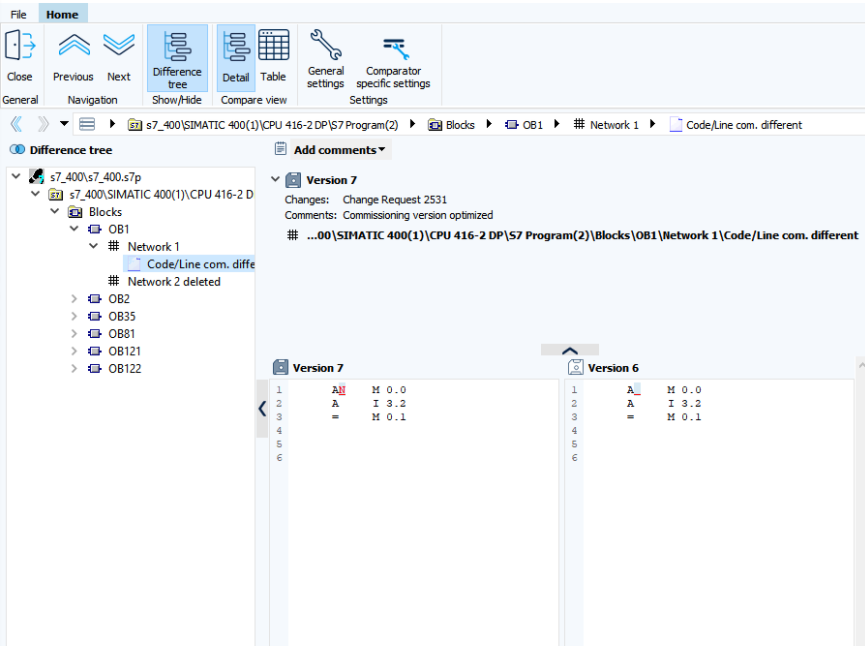

Das Ergebnis für den Vergleich von Versionen oder einer Version mit einem Backup sieht folgendermaßen aus:
Der komplette Vergleich wird rechts im oberen Bild in einem übersichtlichen Änderungsbaum dargestellt, der es ermöglicht eine Zusammenfassung darüber zu bekommen, was an dem Projekt verändert wurde. Die Unterschiede können zur Detailansicht ausgewählt werden. Um die Lesbarkeit der Projektänderung zu erhöhen, werden die Unterschiede, soweit möglich, grafisch aufbereitet und dargestellt.
Zu jedem Unterschied kann ein eigener, spezifischer Änderungsgrund mit angegeben werden, um wichtige Programmänderungen nachvollziehbar für jeden zu dokumentieren.
