Hinweise zur Arbeit mit Sicherheitssteuerungen

Zwei Bedingungen müssen für die Arbeit mit Sicherheitssteuerungen erfüllt sein:

  1. Verwenden Sie einen Komponententyp, der genau auf diese Art von Steuerung zugeschnitten ist. Der Komponententyp PC Worx kann nicht für Projekte verwendet werden, die auf einer Sicherheitssteuerung ausgeführt werden. Stattdessen muss der Komponententyp PC Worx Safety verwendet werden.

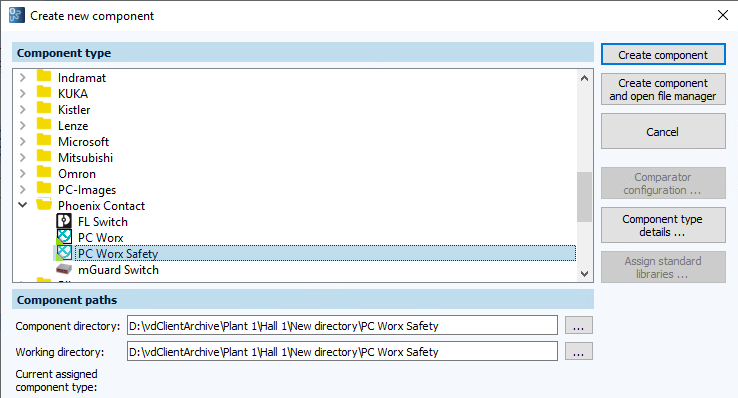

    Abbildung: Dialog Komponente erstellen, PC Worx Safety

  2. Öffnen Sie Ihr Projekt in PC Worx, navigieren Sie zu den Global_Variables des Projekts und stellen Sie die PDD-Eigenschaft (Projektdatenverzeichnis) für die folgenden 4 Variablen ein:

    • SPNS_PROJECT_CRC
    • SPNS_PROJECT_NAME
    • PLC_CRC_PRJ_RAM
    • PLC_CRC_PRJ_SRC

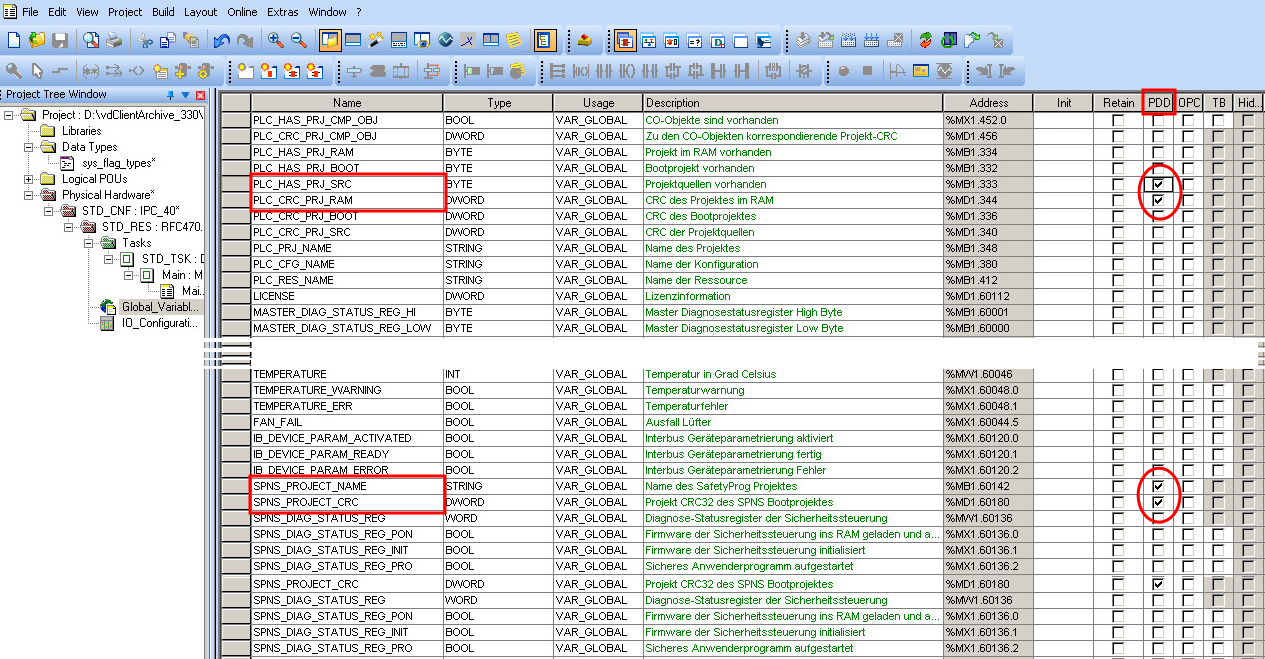

    Abbildung: PC Worx Editor, Globale Variablen

Info

Wenn Sie diese Veränderungen der globalen Variablen durchführen und den Komponententyp PC WORX Safety verwenden, können Sie die Upload- und Vergleichsfunktionen des octoplant Systems nutzen. Sie können die Informationen aus dem vorhergehenden Teilen dieses Tutorials unverändert auf Sicherheitssteuerungen übertragen.

Nach Änderungen am SafetyProg müssen Sie die Programmquellen des mwt-Projekts in die Steuerung laden. Geschieht das nicht, kommt es zu einem Prüfsummenfehler.
