Mit STA- statt mit STU-Dateien arbeiten

In Schneider EcoStruxure Control Expert können STA-Dateien aus den STU-Projektdateien erstellt werden. Diese STA-Dateien sind kleiner als die ursprünglichen STU-Dateien und sorgen für eine gewisse Kompatibilität zwischen den verschiedenen Versionen von EcoStruxure Control Expert.

So erstellen Sie einen Komponententypen für STA-Dateien:

Falls Sie ausschließlich mit STA-Dateien arbeiten wollen, ist es empfehlenswert einen neuen Komponententypen anzulegen. Der neue Komponententyp sollte auf Basis einer Kopie des Schneider EcoStruxure Control Expert Komponententyps erstellt werden.

Nachdem Sie den Komponententyp kopiert haben, müssen Sie im Feld Diese Dateien vergleichen den Eintrag STU durch STA ersetzen.

So erreichen Sie, dass STA-Dateien automatisch verglichen werden, ohne einen neuen Komponententypen zu erstellen

Normalerweise vergleicht die Schneider EcoStruxure Control Expert Komponente nur STU-Projektdateien. Für STA-Dateien gibt es keinen Komponententypen.

Falls Sie keinen neuen Komponententypen erstellen wollen, können Sie den Schneider EcoStruxure Control Expert Komponententypen so anpassen, dass mit SmartCompare auch STA-Dateien miteinander verglichen werden:

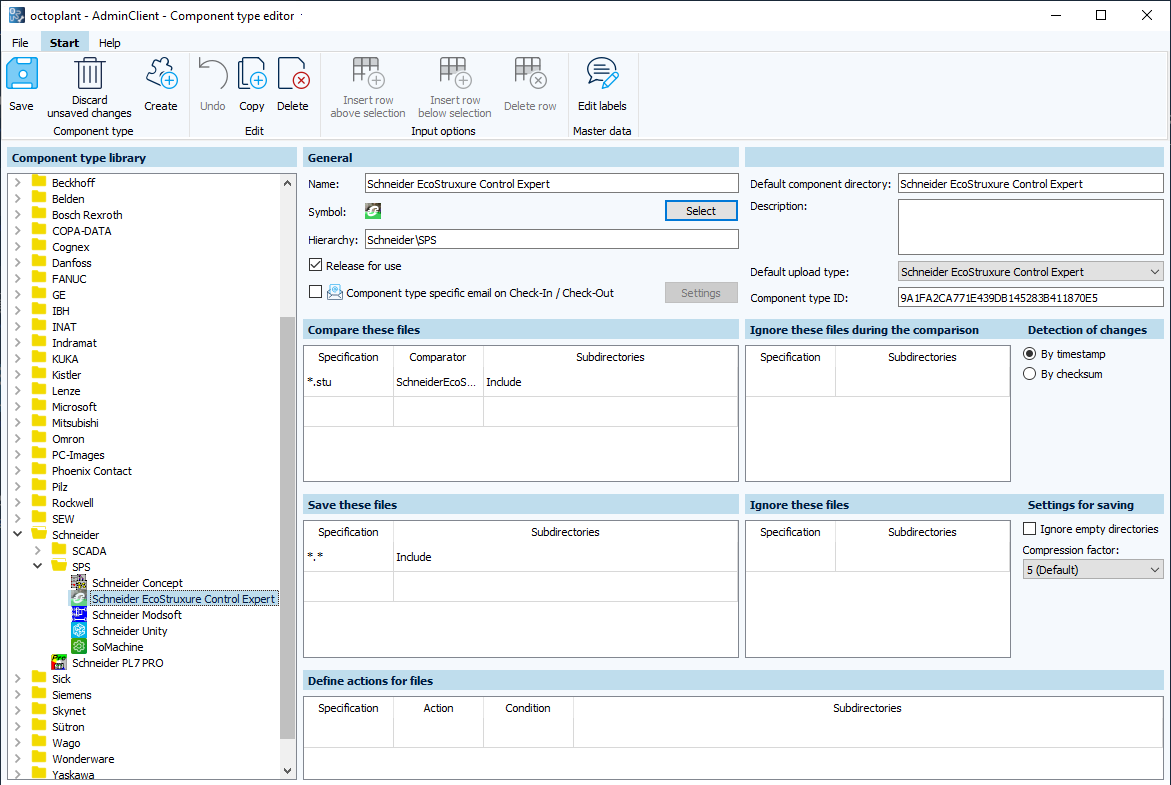

1. Öffnen Sie den AdminClient.
2. Klicken Sie in der Menüleiste auf die Schaltfläche Komponententypeneditor.

3. Im Baum Komponententypenbibliothek:

   1. Erweitern Sie das Verzeichnis Schneider.
   2. Erweitern Sie das enthaltene Verzeichnis SPS.

   3. Wählen Sie den Komponententyp Schneider EcoStruxure Contol Expert aus.

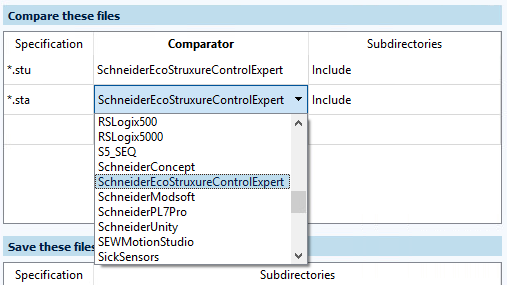

   4. Wählen Sie in der Mitte des Bildschirms die zweite Zeile des Feldes Diese Dateien vergleichen aus.

      1. Geben Sie in der Spezifikation den Eintrag sta ein.
      2. Wählen Sie im Dropdown-Menü der Spalte Vergleicher die Option SchneiderEcoStruxureControlExpert aus.

      3. Wählen Sie im Dropdownmenü der Spalte Unterverzeichnisse die Option Einschließen aus.



      4. Klicken Sie auf Speichern.

Nun werden zusätzlich zu den STU-Dateien auch STA-Dateien beim Vergleich berücksichtigt.

So behandelt octoplant Komponenten, die sowohl eine STA- als auch eine STU-Datei enthalten

Ist die Komponente so eingestellt, dass STA-Dateien beim Vergleich berücksichtigt werden, zeigt octoplant eine Liste der Dateien an, die über In Editor öffnen geöffnet werden können.

Die Dateien werden in einem Pop-up angezeigt und es muss ausgewählt werden, welche mit dem EcoStruxure Control Expert Editor geöffnet werden soll.
