Checksummenvergleich

Bei der Uploadvariante Nur Checksummenvergleich werden die einzelnen Checksummen der Bausteine verglichen. Änderungen am Code der Bausteine werden erkannt und der Baustein wird als "geändert" dargestellt. Eine detaillierte Ansicht der Änderungen ist nicht möglich.

Info

Es wird kein Backup erzeugt. Das bedeutet, dass Sie keinen Detailvergleich und keinen Restore durchführen können. Die Aktualwerte können weder gesichert noch verglichen werden.

Es werden immer alle Steuerungen aus dem Projekt verglichen.

Vorgehensweise

  1. Starten Sie den AdminClient und öffnen Sie das Modul Jobs.
  2. Wählen Sie Ihre TIA Portal Komponente im Projektbaum aus.
  3. Klicken Sie in der Menüleiste auf den Button Erstellen oder ziehen Sie die Komponente per Drag-and-drop in den Bereich Jobs.
  4. Prüfen Sie, ob im Bereich Jobkonfiguration der Uploadtyp TIA Portal angezeigt wird.
  5. Konfigurieren Sie die Abschnitte Allgemein, Benachrichtigung, Upload und Vergleich und Automatische Versionserstellung nach Jobausführung. Die Abschnitte Benachrichtigung und Automatische Versionserstellung nach Jobausführung werden nur angezeigt, wenn die erforderlichen Einstellungen vorgenommen wurden. Wenn Sie mit Agents arbeiten und octoplant Server und die TIA Portal Software nicht auf demselben Rechner installiert sind, müssen sie über die Kommunikationsparameter des Projekts konfiguriert werden. Die Agents müssen im Voraus installiert werden.

  6. Wählen Sie unter TIA Portal Einstellungen die Uploadvariante Nur Checksummenvergleich aus.

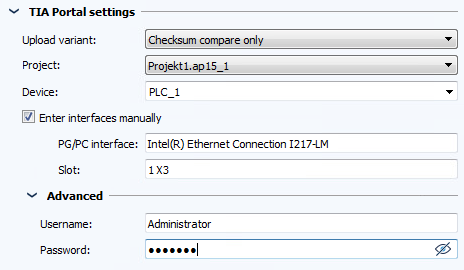

    Abbildung: Jobkonfiguration, Abschnitt TIA Portal Einstellungen, Uploadvariante Checksummenvergleich

    1. Wählen Sie das gewünschte Projekt in der Dropdown-Liste Projekt aus.
    2. Wählen Sie in der Dropdown-Liste Gerät eine CPU des Projekts aus.
    3. Die Schnittstelle wird automatisch ermittelt. Um sie trotzdem manuell einzugeben, aktivieren Sie die Checkbox Schnittstellen manuell eingeben.

    4. Tragen Sie die PG/PC-Schnittstelle PG/PC-Schnittstelle und den Slot in die entsprechenden Felder ein. Die PG/PC-Schnittstelle finden Sie im TIA Portal an folgender Stelle:

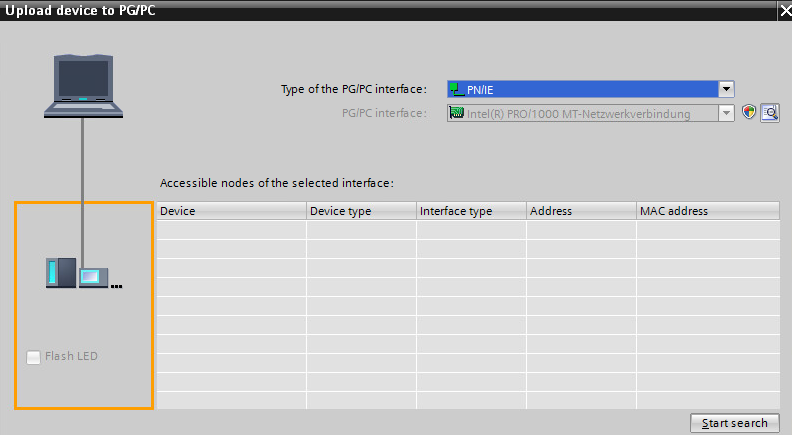

      Abbildung: TIA-Portal, Anzeige PG/PC-Schnittstelle

    5. Ab TIA Portal V15.1 ist der Upload und der Vergleich auch für passwortgeschützte Projekte möglich. Geben Sie im Abschnitt Erweitert die Anmeldeinformationen für das passwortgeschützte Projekt an.

Info

Enthält das Projekt ein CPU-Passwort, wird eine Fehlermeldung ausgegeben, da im Job für den Checksummenvergleich kein CPU-Passwort übergeben werden kann.

FAQ

Fehlermeldung Specify a valid license von TIA Portal v17 (und neuer) beim Vergleich

In diesem Fall muss unser Zertifikat zu den vertrauenswürdigen Stammzertifikaten hinzugefügt werden.

  1. Öffnen Sie die Eigenschaften einer beliebigen EXE-Datei im octoplant Installationsverzeichnis (zum Beispiel {Installationsverzeichnis}\vdogServer\vdog_pkg\vdog_export_tia\VDogTiaProjectExport17.exe)
  2. Wählen Sie die Registerkarte Digitale Signaturen.
  3. Wählen Sie das Zertifikat aus der Signaturliste aus.
  4. Klicken Sie auf den Button Details.
  5. Klicken Sie auf den Button Zertifikat anzeigen.
  6. Klicken Sie schließlich auf den Button Zertifikat installieren....
  7. Schließen Sie den Zertifikatsimport-Assistenten ab und übernehmen Sie die Standardeinstellungen.
