Beispiel: Integrieren eines nicht unterstützten Assets

Hier finden Sie ein Beispiel dafür, wie Sie ein Asset integrieren können, das noch nicht von octoplant unterstützt wird.

Dieses Beispiel besteht aus einem Automatisierungsgerät mit den Projektdateien Configuration.ini, Database.bin und Log.txt.

Abbildung: Projektdaten Beispielgerät

Wählen oder erstellen Sie einen speziellen Komponententyp

Zu Beginn müssen die Projektdaten des zu sichernden Automatisierungsgeräts analysiert werden. Dabei ist es wichtig, herauszufinden, welche Dateien gesichert werden sollen. Wenn ein Vergleich der Dateien gewünscht ist, muss anschließend der passende Vergleicher identifiziert werden.

Gibt es keinen passenden Komponententyp für die Projektdateien, erstellen Sie einen eigenen Komponententyp im Modul Komponententypeneditor des AdminClient.

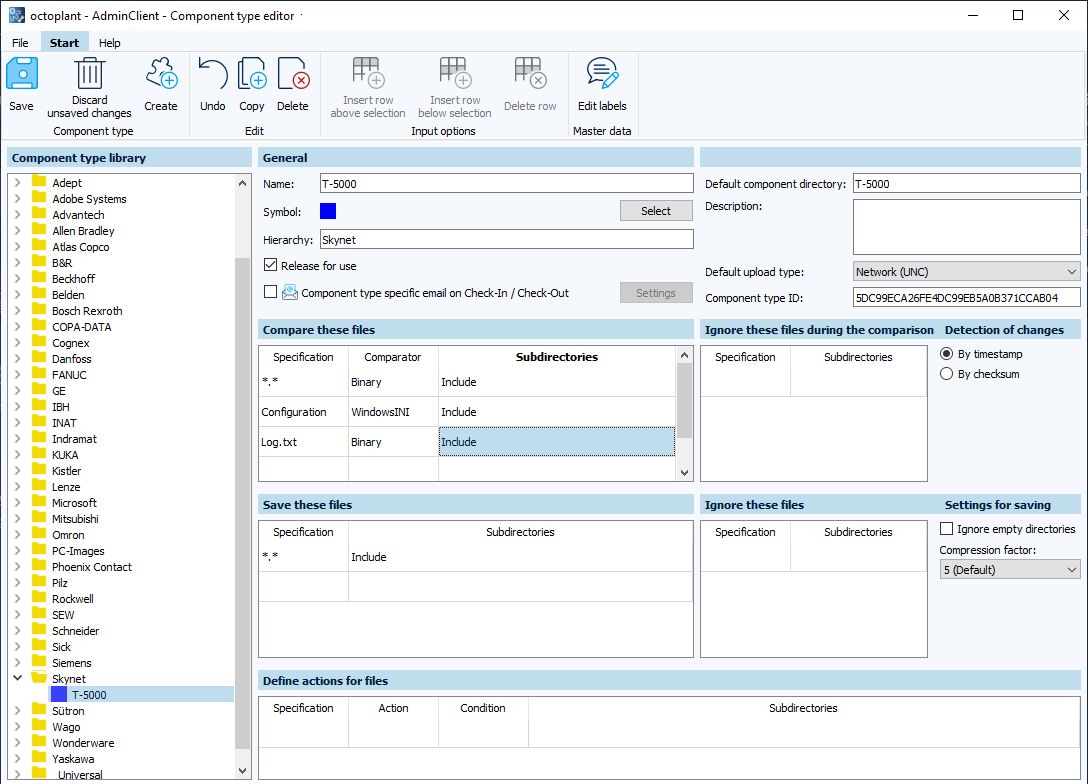

Abbildung: Komponententyp T-5000

Wählen Sie einen Vergleicher aus

Alle Dateien, die verglichen werden sollen, aber keinem universellen Vergleicher zugeordnet werden können, wie z.B. ASCII oder Excel, können mit dem Vergleicher Binary verglichen werden.

In diesem Beispiel ist der Vergleicher Binary für alle unbekannten Dateien explizit angegeben (*.*). Das
bedeutet, dass Änderungen an einer Datei, die nicht genau definiert ist, trotzdem nachverfolgt werden können.

Beispielsweise wird die Datei Database.bin mit dem Vergleicher Binary verglichen, aber auch Dateien, die zu einem späteren Zeitpunkt hinzugefügt werden und deren Format noch nicht bekannt ist.

Der Vergleich zeigt folgende Ergebnisse:

  • In der Datei Log.txt wurden zwei neue Zeilen eingefügt.

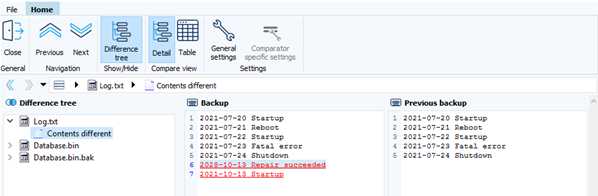

    Abbildung: Vergleich Datei Log.txt

  • Es gab eine Änderung in der Datei Database.bin.

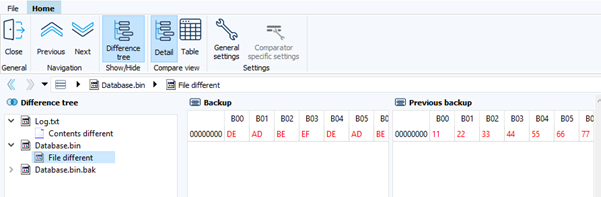

    Abbildung: Vergleich Datei Database.bin

Eine Komponente erstellen und Projektdaten integrieren

  1. Erstellen Sie eine neue Komponente im UserClient und weisen Sie den neu erstellten Komponententyp zu.

  2. Erstellen Sie eine Basisversion und führen Sie einen Check-In aus.

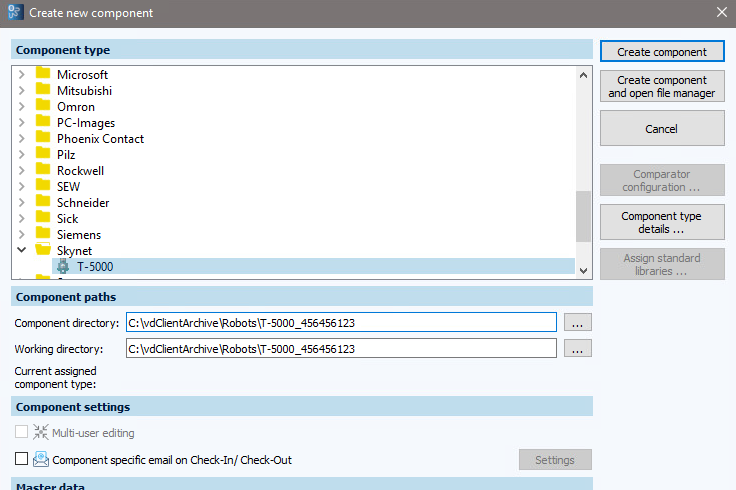

Abbildung: Neue Komponente T-5000 erstellen

Ihre Projektdaten sind nun integriert und die Benutzer können die Version lokal über Check-Out bearbeiten.

Konfigurieren Sie automatische Backups Ihres Assets

Um die Daten Ihres Assets in regelmäßigen Abständen zu sichern, legen Sie im AdminClient einen Job an.

  1. Stellen Sie sicher, dass der gewählte Uploadtyp mit dem Datenformat und der Zugriffsmethode des Assets kompatibel ist.

    Für das Beispielprojekt werden die Daten von den Benutzern manuell unter demselben Pfad (Netzwerk/lokal) gespeichert, so dass der geeignete Uploadtyp Netzwerk (UNC) ist.

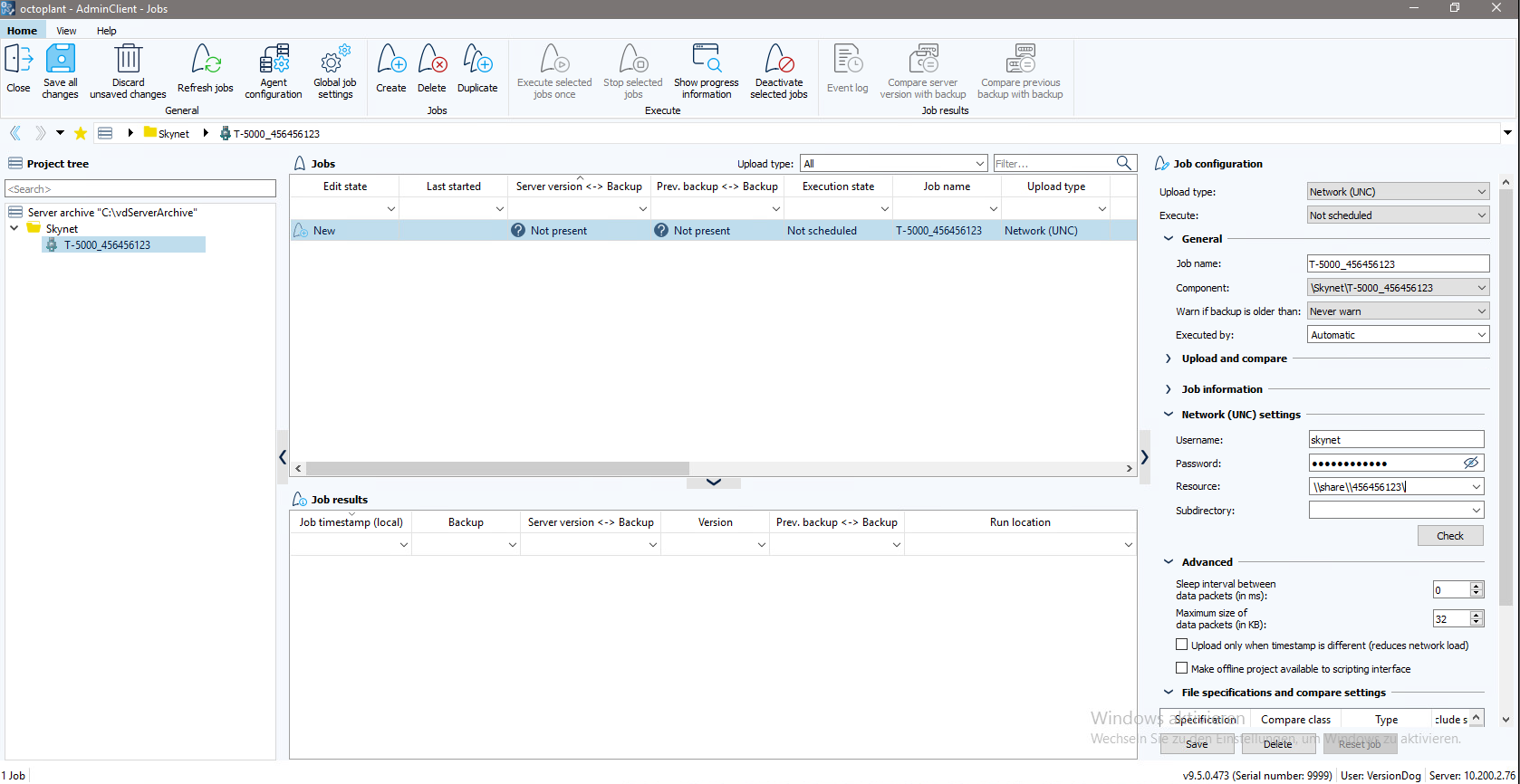

    Abbildung: Jobkonfiguration für Komponente T-5000

  2. Machen Sie sich damit vertraut, wie die Konfiguration für jeden Uploadtyp aussieht, um sicherzustellen, dass Sie sie richtig einrichten können.

  3. Vergewissern Sie sich, dass die Netzwerkeinstellungen die Kommunikation zwischen dem octoplant Server und dem Asset zulassen.

  4. Bevor Sie den Job abschließen, führen Sie einen Test-Upload durch, um zu überprüfen, ob alle Konfigurationen korrekt sind und ob die Daten erfolgreich vom Asset abgerufen werden können.
