Vergleich für Emerson PAC Machine Edition konfigurieren

Die Vergleicherkonfiguration für Emerson PAC Machine Edition erlaubt es, den Umfang des Vergleichs festzulegen. Dabei können Sie Programmbausteine vom Vergleich ausschließen oder den Vergleich auf einzelne Programmbausteine beschränken. Gleiches gilt für die Initialwerte und Force-Werte von Variablen.

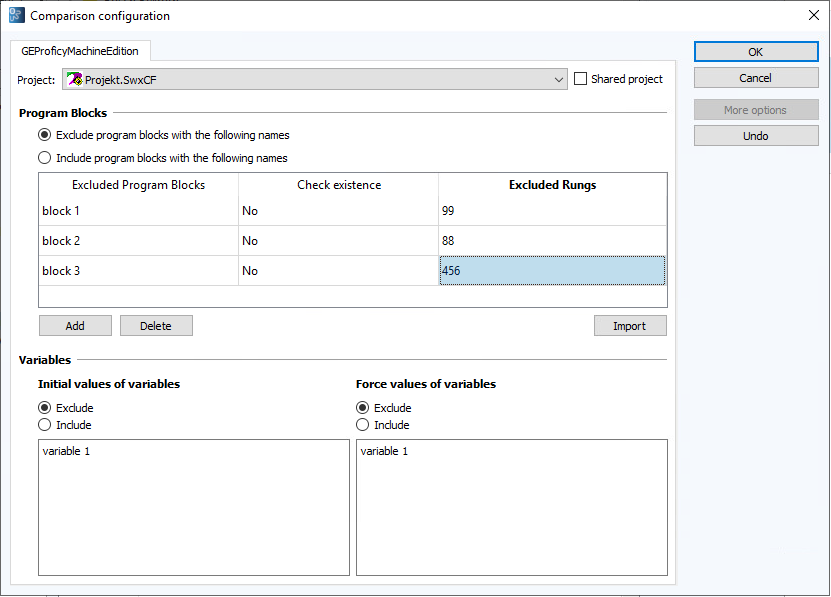

1. Öffnen Sie den Dialog Vergleich konfigurieren.



2. Wenn die Komponente mehrere Projekte enthält, wählen Sie das entsprechende Projekt im Dropdown-Menü aus.

3. Wenn das Emerson PAC Machine Edition Projekt im Editor als Shared Project eingestellt ist, aktivieren Sie das Kontrollkästchen Shared Project.

   Um einen Programmbaustein für einen Vergleich ein- oder auszuschließen, gehen Sie folgendermaßen vor:

   1. Verwenden Sie die Optionsschalter oben im AbschnittProgrammblöcke, um auszuwählen, ob Sie bestimmte Programmblöcke aus dem Vergleich ausschließen oder den Vergleich auf die ausgewählten Bausteine beschränken möchten. Die Spaltennamen in der Tabelle unten werden entsprechend Ihrer Auswahl aktualisiert.
   2. Fügen Sie über die Schaltfläche Hinzufügen eine oder mehrere neue Zeilen hinzu.

   3. Geben Sie in den Spalten der Tabelle an, welche Programmbausteine Sie vom Vergleich ausschließen wollen:

      • Ausgeschlossene oder eingeschlossene Programmbausteine: Geben Sie den Namen des Programmbausteins an, der in den Vergleich einbezogen oder ausgeschlossen werden soll.
      • Existenz prüfen: Geben Sie an, ob das System das Vorhandensein des angegebenen Programmbausteins in der Komponente überprüfen soll.
      • Ausgeschlossene oder eingeschlossene Rungs: Geben Sie die Rungs innerhalb des Programmbausteins an, die ein- oder ausgeschlossen werden sollen. Sie können mehrere Rungs mit Kommas auflisten (z. B. 1, 3, 5), einen Bereich mit einem Bindestrich definieren (z. B. 5-8) oder beide Formate kombinieren (z. B. 1, 5-8, 14).

   4. Um neue Programmbausteine hinzuzufügen, klicken Sie auf die Schaltfläche Import. Es wird ein Feld eingeblendet, in das Sie eine Liste von Programmbausteinen einfügen können, die jeweils in einer eigenen Zeile stehen.

   Info

   Sie können in allen Spalten verwenden Platzhalter versenden (?/) . Um einen Programmbaustein aus der Liste zu entfernen, verwenden Sie die Schaltfläche Löschen*.

   Um die Variablen Initialwerte oder Force-Werte aus dem Vergleich auszuschließen oder den Vergleich auf sie zu beschränken, gehen Sie wie folgt vor:

   1. Wählen Sie über die Kontrollkästchen in der jeweiligen Spalte aus, ob Sie bestimmte Variablen vom Vergleich ausschließen oder den Vergleich auf einzelne Variablen beschränken wollen.

   2. Fügen Sie in das Textfeld der jeweiligen Spalte alle Variablen hinzu, deren Initialwerte Sie vom Vergleich ausschließen oder auf deren Initialwerte Sie den Vergleich beschränken wollen.

      Info

      Bei der Angabe der Werte können Sie Platzhalter (?/*) verwenden.

4. Klicken Sie zur Bestätigung auf OK.

Die hier definierten Einstellungen werden auf alle Vergleiche angewendet: Backup gegen Version, Version gegen Version und Backup gegen Backup.

Beschreibungen unter den Variablen anzeigen

Ein Vergleich von Emerson PAC Machine Edition Projekten wird mit dem Emerson PAC Machine Edition Editor initiiert.

Zur Anzeige von Textbeschreibungen unter den Variablen für den Vergleich:

1. Rufen Sie im UserClient den Dialog Vergleich auf.
2. Klicken Sie auf die Schaltfläche Vergleicher-spezifische Einstellungen.
3. Aktivieren Sie das Kontrollkästchen Beschreibung der Variablen anzeigen.
4. Klicken Sie zur Bestätigung auf OK.

Verwandte Themen

• Allgemeiner Arbeitsablauf -> Vergleiche konfigurieren
