Hirschmann Switches

octoplant unterstützt die Verwaltung von Hirschmann Switch-Konfigurationen und ermöglicht das automatische Erstellen von Backups sowie die zyklische Überwachung der Switches.

Device Support Level

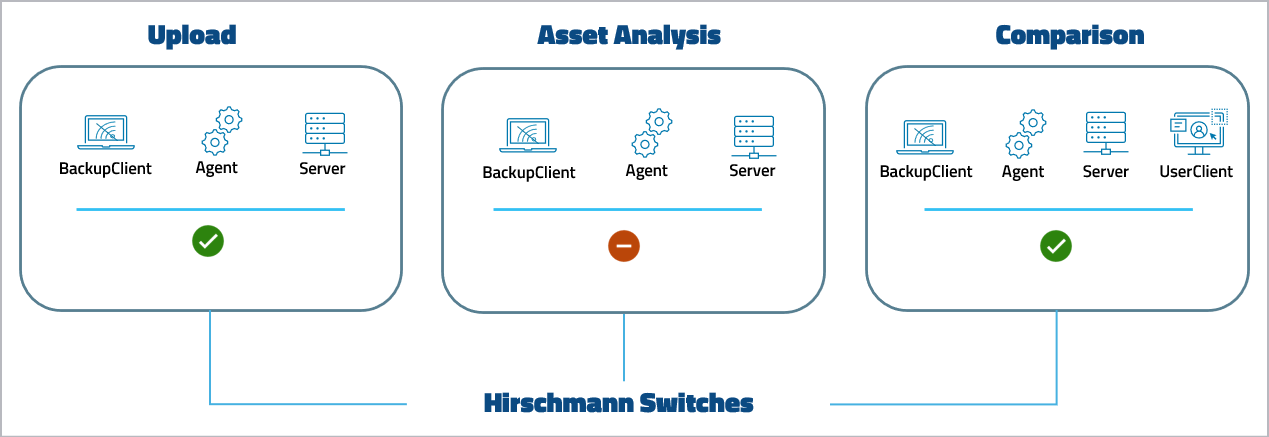

Abbildung: Device Support Level Hirschmann Switches

Key Features

Abbildung: Key Features Hirschmann Switches

Arbeitsablauf

Abbildung: Arbeitsablauf Hirschmann Switches

Unterstützte Versionen

Classic Switch Software OpenRail Switches RS MS MACH100 MACH1000 RSR OCTOPUS MACH4000/ Powermice MAC4000/ XG MACH1040 (Full-GE)
octoplant 101 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Switch Software HiOS RSP RSPE MSP EES RED BRS Greyhound GRS 1020/30/40 OCTOPUS-II DRAGON
octoplant 101 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
Switch Software HiSecOs Eagle20 Eagle30
octoplant 101 ✓ ✓
Switch Software ONE Eagle One Security Router
octoplant 101 ✓

Unterstützte Geräte

  • Hirschmann Switches mit Firmware Classic Switch Software:
  • Serien: OpenRail Switches, MS, RS, MACH100, MACH1000, RSR, OCTOPUS, MACH4000/Power-MICE, MACH4000/XG, MACH1040 (Full-GE)
  • Switch Software HiOS:
  • Serien: RSP, RSPE, MSP, EES, RED, BRS, Greyhound GRS 1020/30/40, OCTOPUS-II,
  • DRAGON MACH4x00
  • Switch Software HiSecOs:
  • Serien: Eagle 20, Eagle 30
  • Switch Software ONE:
  • Serien: Eagle ONE

Anforderungen

  • HiOS Switches:
    Einige HiOS-Switches lassen je nach Version der Firmware SSH-Verbindungen nur über Schlüsselaustausch zu. Dies kann durch einen Anmeldeversuch mit einer SSH-Terminalanwendung überprüft werden.
    Wenn der Switch nur Schlüsselaustausch unterstützt und SSH-Anmeldungen mit Passwort ablehnt, konfigurieren Sie den octoplant Job so, dass er stattdessen Telnet verwendet.
  • RS Switches:
    Die Konfiguration wird als binäres Backup gespeichert. Vergleiche werden für dieses Format nicht unterstützt.
  • RS-Serie (Hirschmann Firmware 09.0.13):
    Für Switches der RS-Serie, auf denen Firmware 09.0.13 (Classic Switch Software) läuft, werden Vergleiche unterstützt. Backups werden im Format Text erstellt.
  • RSP Switches:
    Die Konfiguration wird im Format XML gesichert.
  • HiSecOS Switches:
    Die Konfiguration wird im XML Format gesichert.
  • ONE Switches:
    Die Konfiguration wird im Format Text gesichert.

Ports und Protokolle

  • Um einen Job auszuführen, müssen die erforderlichen ausgehenden und eingehenden Ports auf dem Server, dem Switch und allen zwischengeschalteten Netzwerkgeräten aktiviert sein. Dazu gehören standardmäßig die SSH- und TFTP-Verbindung.
  • Über den TFTP-Port kann jeweils nur auf einen Switch zugegriffen werden. Um mehrere Switches gleichzeitig zu sichern, konfigurieren Sie für jeden Switch einen eigenen TFTP-Port. Sie können die maximale Anzahl der parallelen Uploads in der Datei Upload\AgentStation.ini erhöhen.

Konfiguration

Den grundlegenden Arbeitsablauf zur Integration eines Geräts finden Sie unter Allgemeiner Arbeitsablauf.

Gerätespezifische Einstellungen für dieses Gerät, wie z. B. die Jobkonfiguration, finden Sie auf den folgenden Seiten:
