MITSUBISHI MELSOFT GX Works2

Bei MELSOFT GX Works handelt es sich um die Entwicklungsumgebung für Steuerungen der Serien FX, L und Q. Es ist Teil der iQ Works Suite, kann aber auch einzeln erworben und eingesetzt werden.

octoplant unterstützt sowohl GX Works2 als auch GX Works3.

Device Support Level

Abbildung: Device Support Level MITSUBISHI MELSOFT GX Works2

Key Features

Abbildung: Key Features MITSUBISHI MELSOFT GX Works2

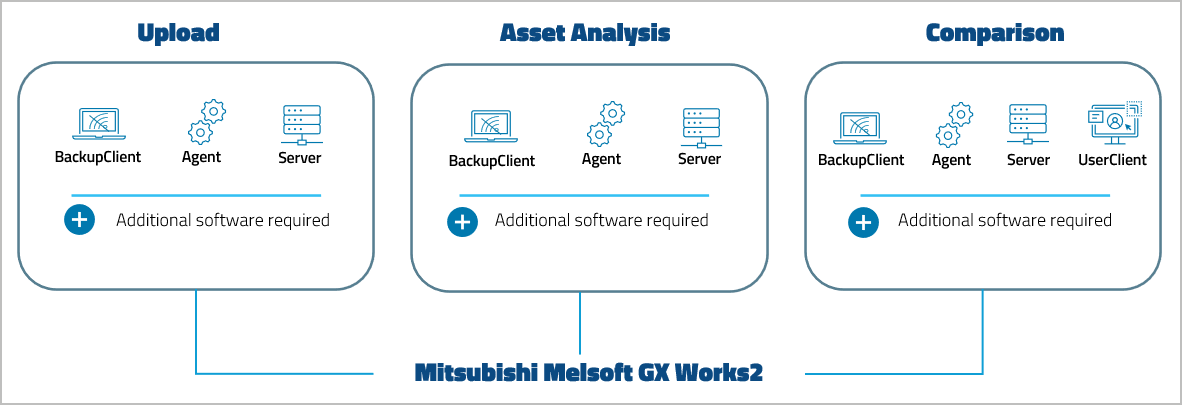

Arbeitsablauf

Abbildung: Arbeitsablauf MITSUBISHI MELSOFT GX Works2

Unterstützte Versionen

MELSOFT GX Works2 Vergleich von Versionen Backup/Version Vergleich
octoplant 101 ✓ ✓

Anforderungen

  • Um Uploads und Vergleiche durchführen zu können, muss eine kompatible Version des Editors auf dem Rechner installiert sein, auf dem der Server oder ein Agent läuft.

Betriebssystem

  • Die GXWorks-Anwendung ist eine 32-Bit-Anwendung. Auf einem 64-Bit-Windows-Betriebssystem erhalten Sie möglicherweise die Meldung Error 101.

    Abbildung: Fehlermeldung Fehler 101

    Deinstallieren Sie in diesem Fall das Programm unter {Laufwerk}:\Programme (x86)\MELSOFT und installieren Sie es unter {Laufwerk}:\MELSOFT neu.

Ausführung des Dienstes

  • Der VDog MasterService oder VDog UploadAgent darf nicht unter dem Systemkonto ausgeführt werden. Stattdessen müssen sie unter einem Benutzerkonto ausgeführt werden, um eine ordnungsgemäße Funktionalität zu gewährleisten.

MELSOFT GX Works Installation

  • Für die Durchführung von Vergleichen ist die Installation des Editors MELSOFT GX Works erforderlich.
  • Alle Editoren ab der Version 1.507D werden unterstützt.

Unterstützte Projekttypen

  • octoplant unterstützt GX Works Projekte vom Typ Strukturiertes Projekt und Einfaches Projekt.
  • Sie können den Projekttyp (Strukturiert oder Einfach) beim Anlegen eines neuen Projekts im MELSOFT GX Works Editor auswählen.

  • Einfaches Projekt kann mit der Vergleichsstrategie Do Not Compare erfolgreich hochgeladen werden.

    Info

    Der Typ Einfaches Projekt kann nicht direkt verglichen werden, da er nicht in den MITSUBISHI Editor exportiert werden kann.

Konfiguration

Den grundlegenden Arbeitsablauf zur Integration eines Geräts finden Sie unter Allgemeiner Arbeitsablauf.

Gerätespezifische Einstellungen für dieses Gerät, wie z. B. die Jobkonfiguration, finden Sie auf den folgenden Seiten:
