Jobs für SLC 500 oder MicroLogix konfigurieren

  1. Erstellen Sie einen Job mit dem Uploadtyp RSLogix 500.

  2. Gehen Sie zum Abschnitt RSLogix 500 Einstellungen.

    Abbildung: Jobkonfiguration, Abschnitt RSLogix 500 Einstellungen

  3. Wenn die Komponente mehrere Projekte enthält, wählen Sie aus dem Dropdown-Menü die gewünschte RSS-Datei von RSLogix 500 aus.

  4. Geben Sie die Daten des Gateways in das Feld Kommunikationspfad ein.

    Je nach verwendeter Software (RSLinx Classic oder FactoryTalk Linx) gibt es unterschiedliche Vorgehensweisen:

    Wenn Sie RSLogix Enterprise Edition durch FactoryTalk Linx aktualisiert haben, geben Sie den Kommunikationspfad manuell ein:

    1. Öffnen Sie das Tool FactoryTalk Linx Browser und wählen Sie rechts das erforderliche Projekt aus. Die Eigenschaften des Projekts werden geöffnet.
    2. Kopieren Sie den Pfad aus dem Feld Gerätepfad (z. B. RSLinx Enterprise!Ethernet\10.0.220.145, der Teil des Pfads RSLinx Enterprise! ist optional) und fügen Sie ihn in das Feld Kommunikationspfad ein.

    Wenn Sie RSLinx Classic einsetzen und dies auf dem gleichen Rechner wie Ihr octoplant Server installiert ist:

    1. Klicken Sie bei Kommunikationspfad auf Durchsuchen..., um den Pfad zur SPS auszuwählen.
    2. Der Dialog Kommunikationspfad auswählen wird geöffnet.
    3. Wählen Sie die SPS aus, die durch den Job gesichert werden soll.

    Wenn Sie RSLinx Classic einsetzen und dies nicht auf dem gleichen Rechner wie Ihr octoplant Server installiert ist:

    1. Geben Sie den Pfad zur SPS manuell ein (Sie finden ihn unter RSLinx Classic). Der Pfad hat das folgende Format: xxx!yyy

      • xxx ist der Name des Rechners, auf dem RSLinx Classic läuft.
      • yyy ist der Name der Konfiguration für die SPS in RSLinx Classic.
      • Vergessen Sie nicht das Trennzeichen ! zwischen den beiden Teilen des Pfades.

    ODER

    1. Öffnen Sie RSLogix 500.
    2. Klicken Sie im Projektbaum doppelt auf Controller properties.
    3. Öffnen Sie die Registerkarte Controller communications.
    4. Kopieren Sie den Text aus dem Feld Comms path und fügen Sie ihn in das Feld Zugriffspfad der Jobkonfiguration ein.

  5. Wenn das Projekt passwortgeschützt ist, geben Sie im Feld Controller Passwort das entsprechende Passwort ein.

    Info

    Um passwortgeschützte Projekte zu verarbeiten, muss der Editor zwingend in englischer Sprache geöffnet werden.

  6. Aktivieren Sie das Kontrollkästchen Warnen, wenn Force-Werte aktiv sind, um eine Warnung anzuzeigen, wenn Force-Werte in Ihrem Projekt aktiviert sind.

    Info

    Die Anzeige der Warnung hilft, Konfigurationsprobleme zu vermeiden. Zum Beispiel, wenn Zustände im Setup-Modus manuell gesteuert werden und Force-Werte vergessen werden könnten.

Verwandte Themen

FAQ

Warum bleibt der Upload eines kennwortgeschützten RSLogix 500 Projekts hängen?

octoplant steuert den RSLogix 5 Editor während des Uploads eines Projekts aus der Ferne und gibt das erforderliche Passwort automatisch ein. Wenn der Upload nicht funktioniert, stellen Sie sicher, dass octoplant unter dem Systemkonto ausgeführt wird und Datenaustausch zwischen Dienst und Desktop zulassen (Benutzerinteraktivität) aktiviert ist. Dadurch wird die Aufforderung zur Eingabe des Passworts korrekt gehandhabt.

Gehen Sie folgendermaßen vor:

  1. Öffnen Sie das Windows-Startmenü.
  2. Geben Sie in das Suchfeld Run ein und drücken Sie Enter.
  3. Geben Sie in das Textfeld Open ** services.msc**** ein.
  4. Klicken Sie doppelt Sie auf VDog MasterService oder VDog UploadAgent.
  5. Wechseln Sie zur Registerkarte Anmelden.

  6. Übernehmen Sie ggf. die Einstellungen aus dem folgenden Screenshot:

    Abbildung: Eigenschaften von {Dienst}, Registerkarte Anmelden

  7. In der Windows Registry, im Pfad HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Windows, ändern Sie den Wert für den Eintrag NoInteractiveServices zu 0.

  8. Starten Sie den VDog MasterService oder den VDog UploadAgent neu.
Warum schlägt der Job mit der folgenden Fehlermeldung fehl?

Dieses Programm ist vor dem Zugriff durch Benutzer geschützt!

Diese Fehlermeldung bedeutet, dass die Option Allow Future Access im RSLogix 500-Projekt nicht aktiviert ist.

Um diese Option zu aktivieren:

  1. Öffnen Sie Ihr Projekt in RSLogix 500 Pro.
  2. Klicken Sie doppelt auf Controller properties.
  3. Wählen Sie die Registerkarte Compiler aus.

  4. Aktivieren Sie die Option Allow Future Access.

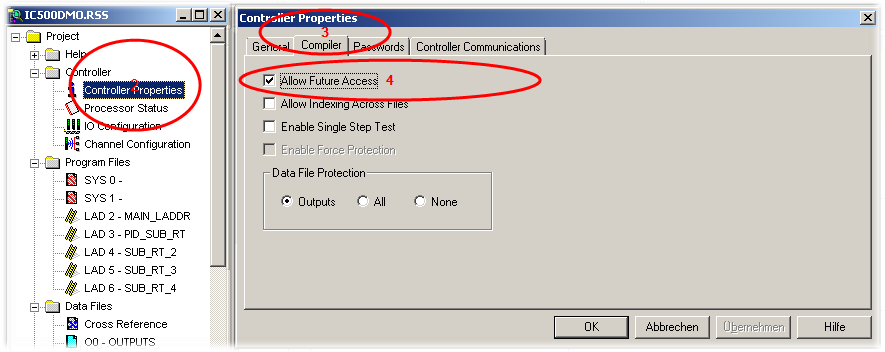

    Abbildung: Dialog Eigenschaften der Steuerung, Registerkarte Compiler

  5. Speichern Sie die Änderungen.

  6. Laden Sie die neueste Version auf Ihr Gerät.
  7. Starten Sie den Job.
