RSLogix 5000
octoplant unterstützt speicherprogrammierbare Steuerungen, die mit der Software RSLogix 5000, Studio 5000 Logix Designer, RsLinx Classic und FactoryTalk Linx von Rockwell Automation arbeiten und ermöglicht die zyklische Überwachung der Geräte, die mit dieser Entwicklungsumgebung projektiert wurden.

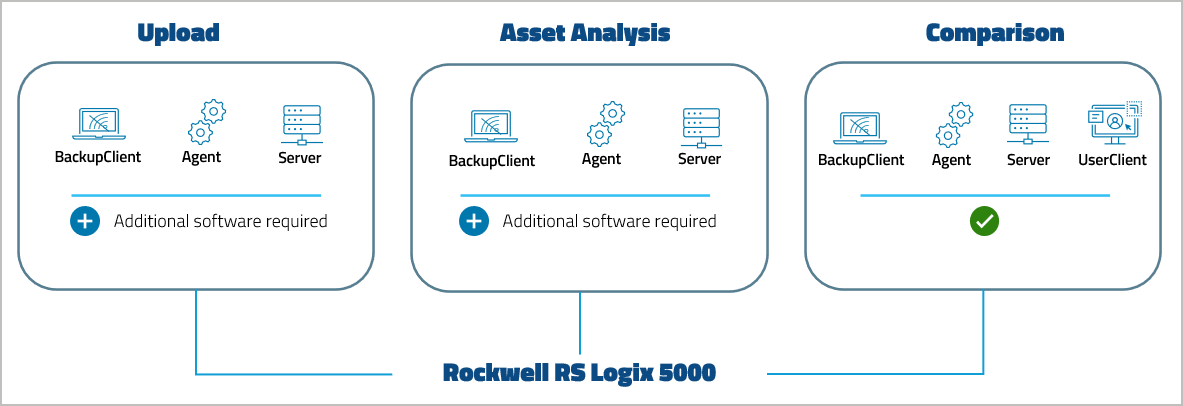

Device Support Level
Key Features
Andere Merkmale
- Unterstützung Asset Inventory
Arbeitsablauf
Unterstützte Versionen
| RSLogix 5000 | 10-19 | 20.03 | 21 | 21.03 | 23 | 24 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| octoplant 101.0 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| octoplant 101.1 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| octoplant 101.3 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
- Beim Einsatz der Firmware Revision 32 ist das Erstellen eines Backups unter Umständen nicht möglich. Bei der Jobausführung kann es zu Fehlermeldungen kommen. Dies ist ein bekanntes Verhalten. Sollte es bei Ihnen auftreten, empfehlen wir eine andere Revision der Firmware einzusetzen und den Job erneut auszuführen.
Anforderungen
-
Um Uploads durchzuführen, stellen Sie sicher, dass die folgenden Software-Versionen auf demselben Rechner installiert sind, auf dem der octoplant Server oder Agent läuft:
- RSLogix 5000 (Version 10.x oder höher, Standard und Professional Edition)
- RSLinx Classic (Version 3.51 oder höher) oder FactoryTalk Linx (früher RSLinx Enterprise Edition)
-
Wenn Sie ein Upgrade auf FactoryTalk Linx vornehmen:
- Deinstallieren Sie RSLinx Classic bevor Sie das Upgrade starten.
- Konfigurieren Sie den Kommunikationspfad manuell im Abschnitt Jobkonfiguration neu.
- Wenn Sie Agents verwenden, vergewissern Sie sich, dass sie mit Administratorrechten ausgeführt werden.
-
Die Systemanforderungen für RSLogix 5000 finden Sie auf der Website von Rockwell Automation.
-
Um Uploads zu unterstützen, müssen der VDog MasterService sowie die Dienste VDog UploadAgent und VDog CompareAgent nicht unter dem Konto LocalSystem ausgeführt werden. Verwenden Sie ein Administratorkonto oder ein anderes Konto mit Administratorrechten.
-
Um eine zuverlässige Kommunikation zu gewährleisten, wird empfohlen, entweder den Agent oder den VDog MasterService (je nachdem, was für dieses Gerät verwendet wird) unter den folgenden Bedingungen als Applikation zu starten:
- Wenn die RSLogix-Software auf einem anderen Rechner installiert ist, sind Agents auf diesem Rechner erforderlich.
- Agents müssen in der Lage sein, die RSLogix-Software direkt zu starten und mit ihr zu interagieren.
- Für das Setup sind sowohl Administratorrechte als auch der Zugriff auf die Benutzeroberfläche erforderlich.
Detaillierte Anweisungen finden Sie unter Agents und VDog MasterService als Applikationen starten.
Konfiguration
Den grundlegenden Arbeitsablauf zur Integration eines Geräts finden Sie unter Allgemeiner Arbeitsablauf.
Gerätespezifische Einstellungen für dieses Gerät, wie z. B. die Jobkonfiguration, finden Sie auf den folgenden Seiten:
