Jobs für ControlLogix Steuerungen konfigurieren

1. Erstellen Sie einen Job mit dem Uploadtyp RSLogix 5000.

2. Gehen Sie zum Abschnitt RSLogix 5000 Einstellungen.



3. Wenn die Komponente mehrere Projekte enthält, wählen Sie im Dropdown-Menü das gewünschte RSLogix 500 Projekt aus.

   Info

   Wenn die Komponente kein Projekt enthält, wird Ihnen dies beim Öffnen der Dropdown-Liste als Hinweis angezeigt. Als Projektname wird in diesem Fall standardmäßig RSLogix5000.ACD eingetragen.

4. Geben Sie die Daten des Gateways in das Feld Kommunikationspfad ein.

   Je nach verwendeter Software (RSLinx Classic oder FactoryTalk Linx) gibt es unterschiedliche Vorgehensweisen:

   Wenn Sie RSLogix Entreprise Edition mit FactoryTalk Linx aktualisiert haben, geben Sie den Kommunikationspfad manuell ein:

   1. Öffnen Sie das Tool FactoryTalk Linx Browser und wählen Sie rechts das erforderliche Projekt aus. Die Eigenschaften des Projekts werden geöffnet.
   2. Kopieren Sie den Pfad aus dem Feld Gerätepfad (z. B. RSLinx Enterprise!Ethernet\10.0.220.145, der RSLinx Enterprise! Teil des Pfads ist optional) und fügen Sie ihn in das Feld Kommunikationspfad ein.

   Wenn Sie RSLogix Enterprise Edition oder RSLogix Classic Edition einsetzen, wählen Sie den Kommunikationspfad über die Funktion Durchsuchen... aus:

   1. Klicken Sie bei Kommunikationspfad auf Durchsuchen..., um den Pfad zur SPS auszuwählen.

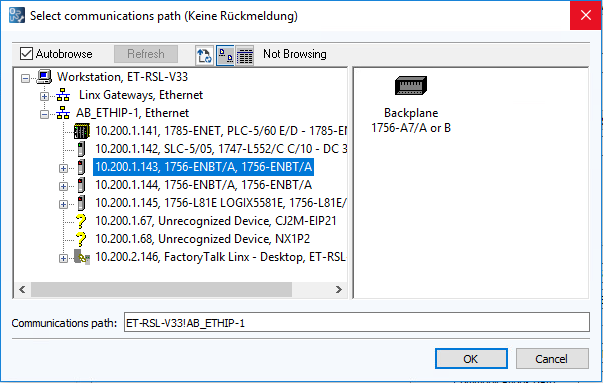

   2. Wählen Sie im Dialog Kommunikationspfad auswählen die SPS aus, die durch den Job gesichert werden soll. Unten auf der Seite sehen Sie ein Feld, in dem der aktuell ausgewählte Zugriffspfad angezeigt wird. Sobald Sie auf OK klicken, wird dieser Wert in das Feld Kommunikationspfad kopiert.



5. Über das Kontrollkästchen Ins Offline-Projekt zusammenführen können Sie festlegen, ob der aktuelle Stand des Projekts auf der Steuerung mit dem bereits gesicherten Stand auf dem Server zusammengeführt werden soll.

   Wenn die Komponente kein Projekt enthält, deaktivieren Sie das Kontrollkästchen Ins Offline-Projekt zusammenführen.

   Soll das Projekt nicht mit dem Offline-Projekt zusammengeführt werden, können Informationen zur Steuerung erfasst werden. Standardmäßig ist das Kontrollkästchen Controller-Information automatisch erkennen aktiviert und der Projektname und die Revision werden automatisch ermittelt. Um die Revision manuell einzugeben, deaktivieren Sie das Kontrollkästchen.

6. Aktivieren Sie das Kontrollkästchen Warnen, wenn Force-Werte aktiv sind, um eine Warnung anzuzeigen, wenn Force-Werte in Ihrem Projekt aktiviert sind.

   Info

   Die Anzeige der Warnung hilft, Konfigurationsprobleme zu vermeiden - zum Beispiel, wenn Zustände im Setup-Modus manuell gesteuert werden und Force-Werte vergessen werden könnten.

Bekannte Probleme bei der Jobausführung

RSLogix 5000 Editor noch aktiv [21700]

Problem:

Im Modul Ereignisanzeige wird der folgende Fehler angezeigt: Mindestens eine Instanz des RSLogix 5000 Editors ist noch aktiv [21700]

Erklärung:

Dieser Fehler tritt auf, wenn eine Instanz des Editors von RSLogix 5000 noch im Hintergrund ausgeführt wird, wodurch der Job nicht abgeschlossen werden kann.

Lösung: Führen Sie RSLinx als Dienst aus, um Konflikte mit dem Editor im Hintergrund zu vermeiden.

Öffnen Sie das RSLinx (Classic) Launch Control Panel. Aktivieren Sie das Kontrollkästchen, um RSLinx als Dienst auszuführen. Führen Sie den Job erneut aus.

Backup Problem mit Firmware Revision 32

Problem:

Backup schlägt fehl oder erzeugt Fehlermeldungen, wenn Firmware Revision 32 verwendet wird.

Erklärung:

Diese Firmware-Version kann zu Kompatibilitätsproblemen mit dem Backupvorgang führen.

Lösung:

Verwenden Sie eine andere Firmware-Version und versuchen Sie erneut, den Job auszuführen.

Modaler Dialog Fehler in der Ereignisanzeige

Problem:

Sie erhalten folgende Fehlermeldung in der Ereignisanzeige : Fehler beim Upload der CLX [Details: Es wird gerade ein modaler Dialog angezeigt, so dass die angeforderte Aktion nicht abgeschlossen werden kann].

Erklärung:

Dies bedeutet in der Regel, dass der RSLogix-Startbildschirm nicht angezeigt werden kann, was häufig auf fehlende ActiveX-Komponenten auf dem Rechner zurückzuführen ist, auf dem der Upload Agent ausgeführt wird.

Lösung:

Passen Sie die Registry-Einstellungen an, um den RSLogix-Startbildschirm zu umgehen.

1. Starten Sie Regedit.exe unter Verwendung desselben Benutzerkontos, unter dem der Upload Agent ausgeführt wird.
2. Gehen Sie zu: HKEY_LOCAL_MACHINE\SOFTWARE\Rockwell Software\RSLogix 5000\Startseite
3. Ändern Sie den Schlüssel Never Show nach Bedarf, um den modalen Startbildschirm zu deaktivieren.
