Siemens TIA Portal
Bei TIA Portal (Totally Integrated Automation) handelt es sich um ein Engineering-Framework zur Projektierung von Geräten der Firma Siemens.
Device Support Level
Key Features und Funktionen
| Version | Backup | ||
|---|---|---|---|
| Projektlebenszyklus |  | Uploadstrategie: Automatisierter Upload | |
| Vergleich: SmartCompare | | Vergleich: SmartCompare | |
| Wiederherstellbare Version | | Wiederherstellbares Backup | |
Kompatibilität der Softwareversionen
| TIA Portal Version | Ab octoplant Version |
|---|---|
| V11-V13* | 101 |
| V13 SP1-SP2 | 101 |
| V14 (mit SP1) | 101 |
| V15 (mit SP1) | 101 |
| V16 | 101 |
| V17 | 101.1 |
| V18 | 101.1 |
| V19 | 101.3 |
| V20 | 101.4.1 |
* Die Informationen in dieser Tabelle basieren auf dem Station Upload. Ältere Versionen des TIA Portals können durch den Software Upload unterstützt werden. Dies wird jedoch nicht empfohlen.
Info
Ab der octoplant Version 101.2.x werden Microsoft Windows 8.1 und ältere Versionen nicht mehr unterstützt.
Wenn Sie ältere Versionen von Windows verwenden, beachten Sie die folgenden Einschränkungen: Optionen für die Unterstützung alter Betriebssysteme

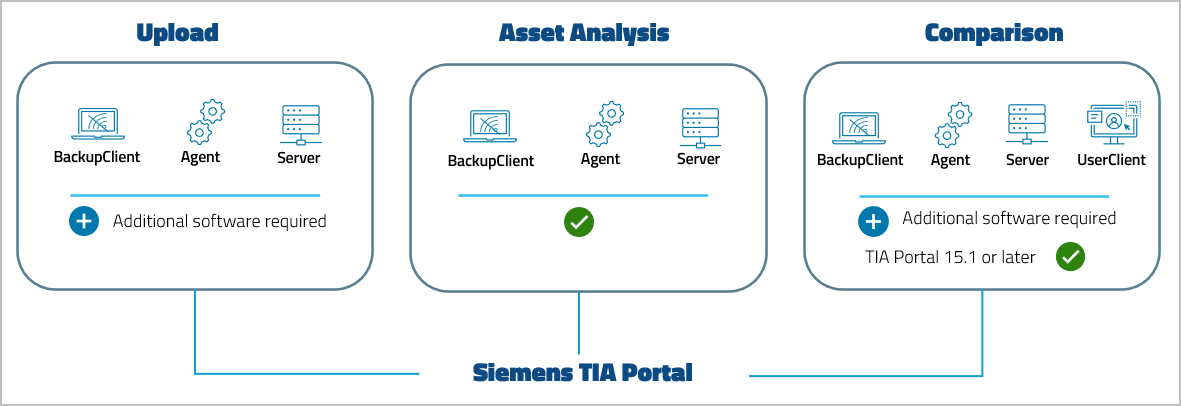

Siemens TIA Portal Anforderungen für octoplant
| Compare | Backup | Asset Inventory | |
|---|---|---|---|
| Lizenziertes TIA Portal erforderlich | ✓ | ✓ | ✓ |
| Lizenziertes TIA Openness erforderlich | ✓ | ✓ | |
| Alle Optionspakete, Hardware Support Packages (HSP) und GSD-Dateien, die im Projekt verwendet werden, müssen installiert sein | ✓ | ✓ | ✓ |
Hardware-Unterstützung (SPS-Familien)
| Compare | Backup | Asset Inventory | |
|---|---|---|---|
| SIMATIC S7-300/S7-400 (F) | Eingeschränkt | Eingeschränkt | ✓ |
| SIMATIC S7-1200 (F) | ✓ | ✓ | ✓ |
| SIMATIC S7-1500 (F) | ✓ | ✓ | ✓ |
Info
SIMATIC S7-300/S7-400 (F) unterstützt keine Variablennamen auf der SPS. Diese gehen beim Laden in die SPS verloren. Daher ist der Vergleich der Version mit dem Backup eingeschränkt.
Voraussetzungen
-
Um Uploads und Vergleiche mit Siemens TIA Portal durchzuführen, stellen Sie sicher, dass eine kompatible Version sowohl des Editors als auch des TIA Portals (einschließlich Openness) auf dem Rechner installiert ist, auf dem entweder der Server oder ein Agent läuft.
-
Um Vergleiche mit Siemens TIA Portal 15.1 oder höher durchzuführen, ist keine separate Installation des Editors erforderlich.
Einschränkungen
- Das Backup ist auf den SPS-Teil des TIA Portal Projekts beschränkt.
- Der Vergleich ist auf die SPS,-den HMI-Teil des TIA Portal Projekts, auf WinCC Unified und Sinamics (Drive) Parameter beschränkt.
- Aufgrund von Beschränkungen der TIA-Openness-Schnittstelle ist die Hardwarekonfiguration von nicht vollständig im Backup des Station Uploads enthalten. Für Disaster Recovery Zwecke wird empfohlen, die neueste eingecheckte Version zu verwenden. Ein Disaster Recovery aller Software-Komponenten einer SPS ist jedoch auch mit einem Station Upload Backup möglich.
- Die Daten des Checksummenvergleichs werden nicht gesichert. Während der Checksummen-Job Software- und Hardwarekomponenten durch den Vergleich ihrer Prüfsummen verifiziert, werden keine tatsächlichen Software- oder Hardwaredaten gesichert. Daher ist es nicht möglich, die von einem Checksummen-Job erzeugten Daten aus der Backup-Datei wiederherzustellen.
Verwandte Themen
Den grundlegenden Arbeitsablauf zur Integration eines Geräts finden Sie unter Allgemeiner Arbeitsablauf.
Gerätespezifische Einstellungen für dieses Gerät, wie z. B. die Jobkonfiguration, finden Sie auf den folgenden Seiten:
- Siemens TIA Portal Vergleiche
- Siemens TIA Portal Station Upload Jobs konfigurieren
- Siemens TIA Portal Software Upload Jobs konfigurieren
