Configurar la transición de red¶

La pasarela permite configurar una transición de red a H1, MPI o PROFIBUS. La pasarela permite la comunicación entre el octoplant y un dispositivo de automatización al que no se puede acceder directamente a través de la red TCP/IP del servidor.

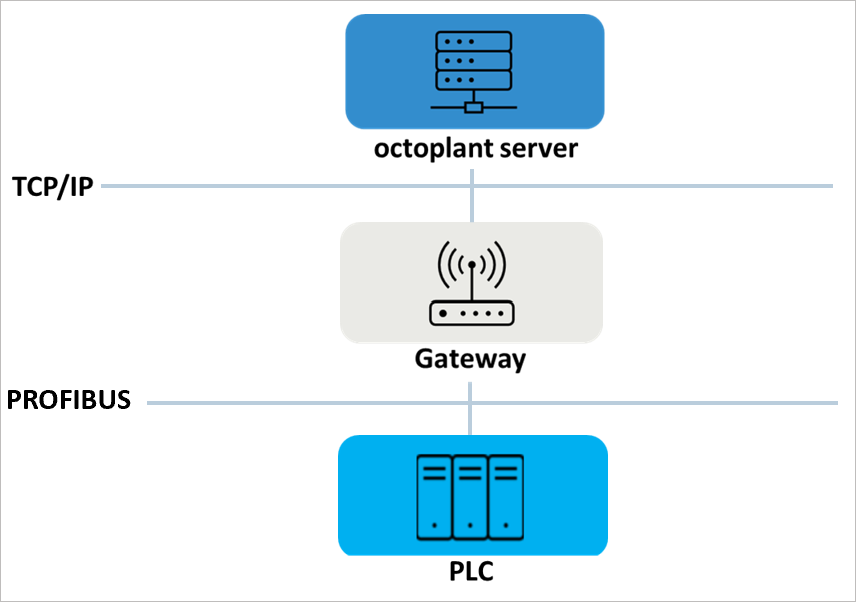

Imagen: Diagrama de transición de red

Requisitos¶

La pasarela debe instalarse en un equipo accesible a través de la red TCP/IP del servidor.
La transición de red de TCP/IP a H1, MPI o PROFIBUS requiere la configuración de la sección [SimaticNet] en el archivo de configuración VDogGateway.ini. La pasarela lleva a cabo la comunicación a través del canal definido por el punto de acceso (configurado por [SimaticNet]\AccessName). Para este canal de comunicación, el software SIMATIC NET debe estar disponible (instalado y con licencia) con la compatibilidad necesaria para las interfaces de red.

Configuración de la pasarela¶

Las configuraciones para la pasarela se configuran utilizando el archivo INI VDogGateway.ini. El archivo se puede encontrar en: {Unidad}:\vdoggateway\VD$A\Configuration\

Abra el archivoVDogGateway.ini utilizando un editor de texto, por ejemplo Notepad++.
Realice los ajustes deseados. Los posibles ajustes se pueden encontrar en la siguiente tabla.
Guarde los datos y cierre el editor de texto.

Secciones del archivo VDogGateway.ini¶

[Rfc1006]¶

Esta sección se utiliza para configurar la transición de red de TCP/IP a H1, MPI o PROFIBUS.

Clave	Descripción	Valor	Predeterminado
Enabled	Clave para activar la comunicación a través de RFC 1006	Y/N	Y

[TCPIP]¶

Esta sección se utiliza para configurar el puerto.

Clave	Descripción	Valor	Predeterminado
Puerto	Clave para configurar el puerto para la comunicación vía RFC 1006. Por defecto, la comunicación se realiza a través del puerto 102. Si este puerto ya está ocupado, debe asignarse otro número de puerto al servicio.	{1...65535}	102.

[SimaticNet]¶

En esta sección se configura el acceso al software SIMATIC NET PC.

Clave	Descripción	Valor	Predeterminado
Enabled	Tecla para activar la interfaz con SIMATIC NET	Y/N	Y
AccessName	Clave para configurar el punto de acceso (también llamado AccessPoint) a través del cual se define el canal de comunicación deseado en SIMATIC NET.	{Nombre del punto de acceso}	S7Online

Ejemplo de configuración¶

[Rfc1006]
Enabled=Y
[TCPIP]
Port=65500
[SimaticNet]
Enabled=Y
AccessName=PC internal (local)

Preguntas frecuentes¶

¿Por qué no se inicia la pasarela?

El servicio VDogGateway se comunica por defecto a través del puerto 102 (RFC1006). Si este puerto ya está siendo utilizado por otra aplicación (por ejemplo, por el Siemens IEPG Helper Service, nombre del servicio: s7oiehsx.exe), se debe asignar al servicio un número de puerto diferente (no utilizado). Para asignar un número de puerto específico al servicio VDogGateway, la siguiente sección debe ser añadida al archivo VDogGateway.ini o la sección TCPIP contenida en él debe ser cambiada como sigue:
Ruta:
..\<directorio de ubicación del archivo VDogGateway.exe>\VD$A\Configuration
Archivo:
VDogGateway.ini
Sección:
[TCPIP]
Key=Valor
Port=<Número en el rango 1..65535>
