Configurar una transición de red enrutable¶

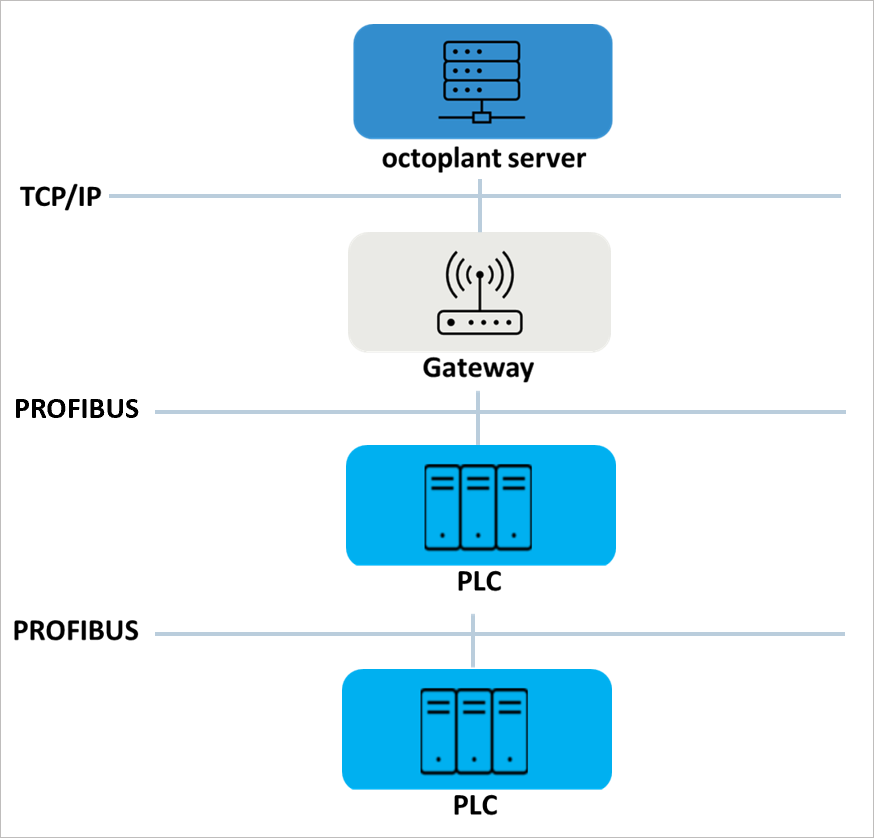

La pasarela también se puede utilizar para configurar una transición de red enrutable a H1, MPI o PROFIBUS. La transición de red a H1, MPI o PROFIBUS puede ampliarse mediante configuración para que la comunicación con un dispositivo de automatización al que solo se puede acceder indirectamente a través de un PLC de cabecera sea posible a través de la pasarela.
Requisitos previos¶
- La transición de red a H1, MPI o PROFIBUS debe ser posible para el controlador de cabecera.
- La dirección del controlador de cabecera se determina a través del Id de Subred en la configuración de la tarea del AdminClient (campo Id de subred S7 en Detalles sobre la ruta de acceso). Si no se encuentra el Id de Subred, se puede utilizar la configuración del archivo
VDogGateway.inipara definir cómo debe reaccionar la pasarela.
Configuración de la pasarela¶
Las configuraciones para la pasarela se configuran utilizando el archivo INI VDogGateway.ini. El archivo se puede encontrar en: {Unidad}:\vdoggateway\VD$A\Configuration\
- Abra el archivo
VDogGateway.iniutilizando un editor de texto, por ejemplo Notepad++. - Realice los ajustes deseados. Los posibles ajustes se pueden encontrar en la siguiente tabla.
- Guarde los datos y cierre el editor de texto.
Secciones del archivo VDogGateway.ini¶
[Rfc1006]¶
Esta sección se utiliza para configurar la pasarela de TCP/IP a H1, MPI o PROFIBUS.
| Clave | Descripción | Valor | Predeterminado |
|---|---|---|---|
| Enabled | Clave para activar la comunicación a través de RFC 1006 | Y/N | Y |
[gw2gw]¶
Esta Sección se utiliza para configurar el enrutamiento a través de un controlador de cabecera S7.
| Clave | Descripción | Valor | Predeterminado |
|---|---|---|---|
| Adr{n} | Clave para configurar una ruta de enrutamiento. n n es un número Id entero. Campo obligatorio | {Id de subred},{Dirección de la pasarela} . El formato válido del Id de subred es: HHHH-HHHH, donde H representa un dígito hexadecimal, no hay distinción entre mayúsculas y minúsculas. Los formatos válidos para la dirección de la pasarela son: - Dirección H1: HH-HH-HH-HH-HH-HH, donde H representa un dígito hexadecimal, no hay distinción entre mayúsculas y minúsculas. - Dirección IP: n.n.n.n (n es un número del 0 al 255) | |
| BehaviourSubNetIdNotFound | Clave para configurar el comportamiento en caso de que no se encuentre el Id de subred. | 0 or 1 - 0: Se ignora el error, se omite el enrutamiento, se aplica la comunicación para la transición de red a H1, MPI o PROFIBUS. - 1: El proceso de comunicación se interrumpe con error. Si aquí se introduce un valor no válido (es decir, ni 0, ni 1, ni vacío), se interrumpe la conexión y se escribe un error en el registro interno de eventos de la pasarela. | 0 |
