Casos prácticos

Este artículo describe casos de uso comunes para los Agentes de carga y comparación.

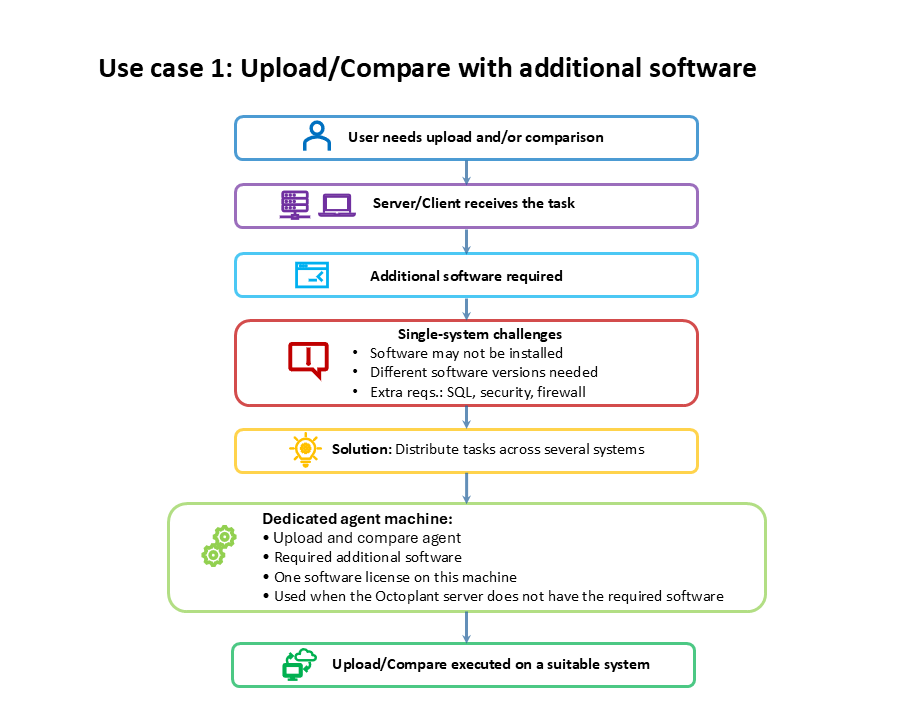

Caso 1: Carga/Comparación con software adicional

Escenario:

Quiere realizar una carga o una comparación o ambos. Para ello se necesita software adicional, por ejemplo, el entorno de desarrollo del dispositivo.

Asegúrese de que se cumplen los siguientes requisitos:

• El software adicional necesario se instala en el servidor o en el cliente.
• La versión necesaria del software adicional está instalada. Si la tarea requiere diferentes versiones del mismo software, utilice diferentes equipos ya que no es posible instalar diferentes versiones en el mismo equipo.
• Se cumplen todos los requisitos adicionales para la carga o comparación, por ejemplo, un servidor de base de datos SQL, conceptos de seguridad o reglas del firewall.

Posible solución:

Las tareas se distribuyen entre varios equipos. Instale los Agentes de carga y comparación en cada equipo al que se le encargan las tareas del servidor o cliente.

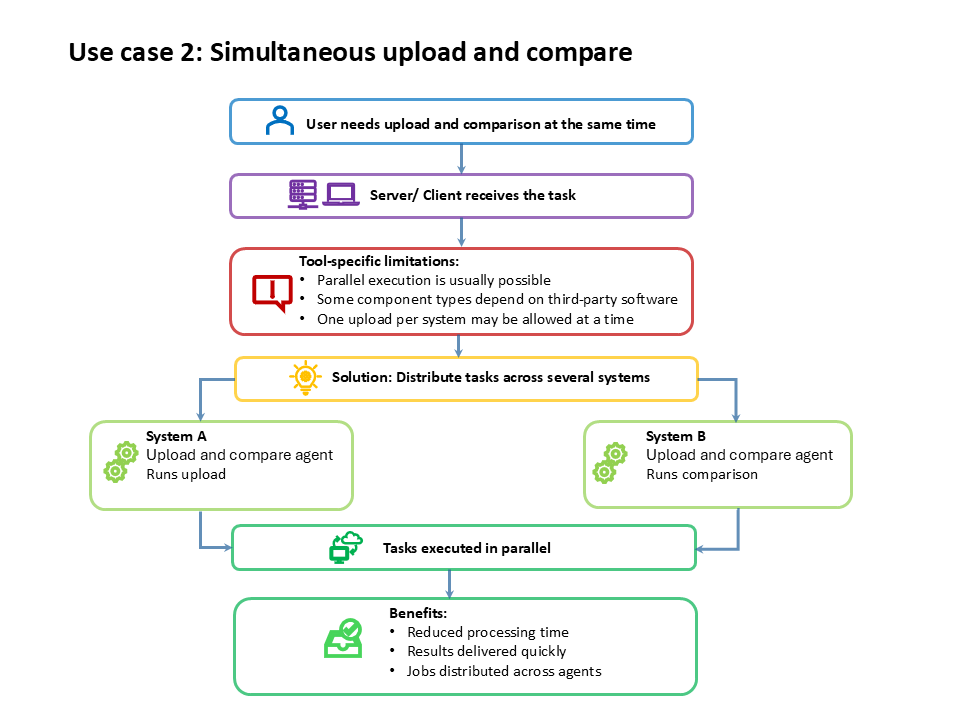

Caso de uso 2: Carga y comparación simultáneas

Escenario:

Quiere realizar una carga y una comparación al mismo tiempo. Por lo general, las cargas y comparaciones pueden ejecutarse en paralelo en un mismo equipo. Sin embargo, algunos tipos de carga requieren software de terceros que sólo admite una carga en un equipo a la vez.

No es posible ejecutar cargas en paralelo en un mismo equipo de los siguientes tipos de carga:

• RSLogix5
• RSLogix5000
• RSLogix5000
• TIAPortal
• SchneiderEcoStruxureControlExpert

Posible solución:

Distribuya las tareas instalando agentes en varios sistemas. Los agentes pueden ejecutar las tareas en paralelo. Esto puede reducir el tiempo de procesamiento y ofrecer resultados más rápidamente. También puede distribuir las tareas entre agentes específicos para gestionar la carga de trabajo manualmente.

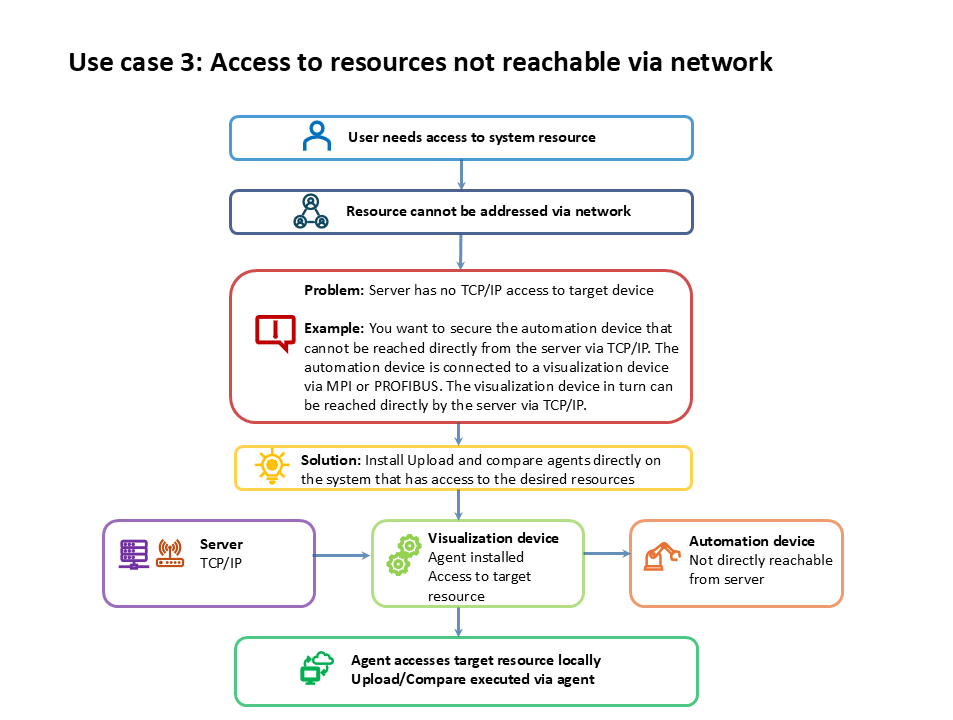

Caso 3: Acceso a recursos del sistema que no se pueden direccionar a través de la red

Escenario:

Quiere acceder a recursos del sistema a los que no se puede acceder a través de la red.

Ejemplo: Quiere crear copias de seguridad de un dispositivo de automatización al que el servidor no puede acceder directamente a través de TCP/IP. El dispositivo de automatización se conecta a un dispositivo de visualización a través de MPI o PROFIBUS. El servidor puede acceder al dispositivo de visualización directamente a través de TCP/IP.

Posible solución:

Utilice los agentes de carga y comparación para acceder a los recursos del sistema a los que el servidor no puede dirigirse a través de la red. Instale el agente directamente en el sistema que tiene acceso a los recursos necesarios. En el caso del ejemplo, instale el agente en el panel de visualización para acceder al dispositivo de automatización.

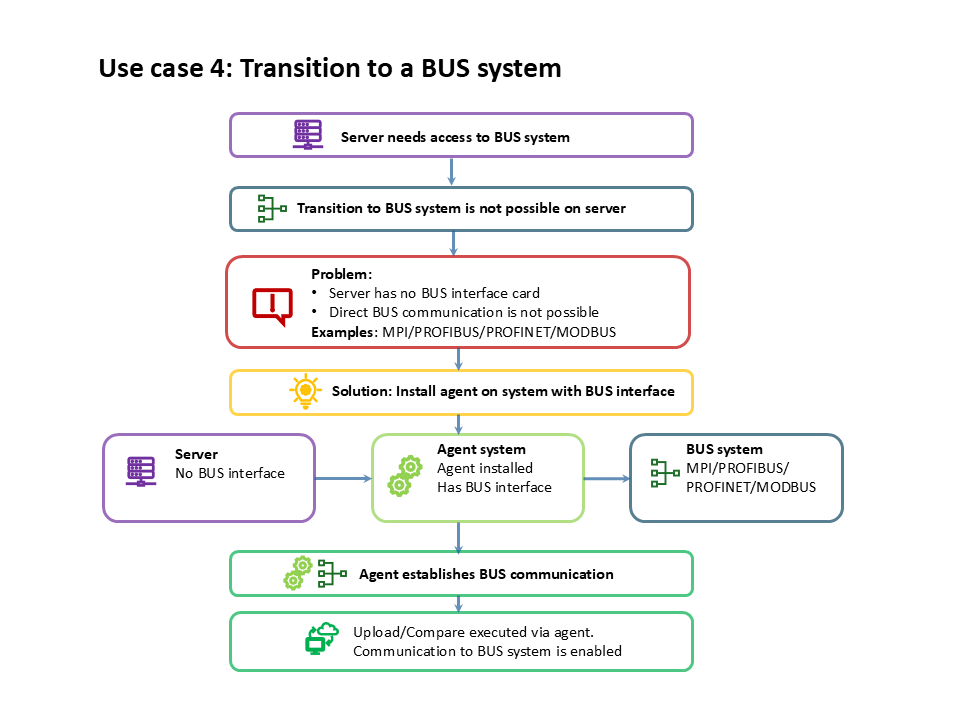

Caso 4: Transición a un sistema BUS

Escenario:

Desea conectarse a un sistema BUS (MPI/PROFIBUS/PROFINET/MODBUS/...), pero el servidor no puede establecer la conexión, por ejemplo porque no dispone de la tarjeta de interfaz necesaria.

Posible solución:

Instale un agente en un sistema que disponga de la interfaz BUS correspondiente. El agente establece la comunicación con el sistema BUS.

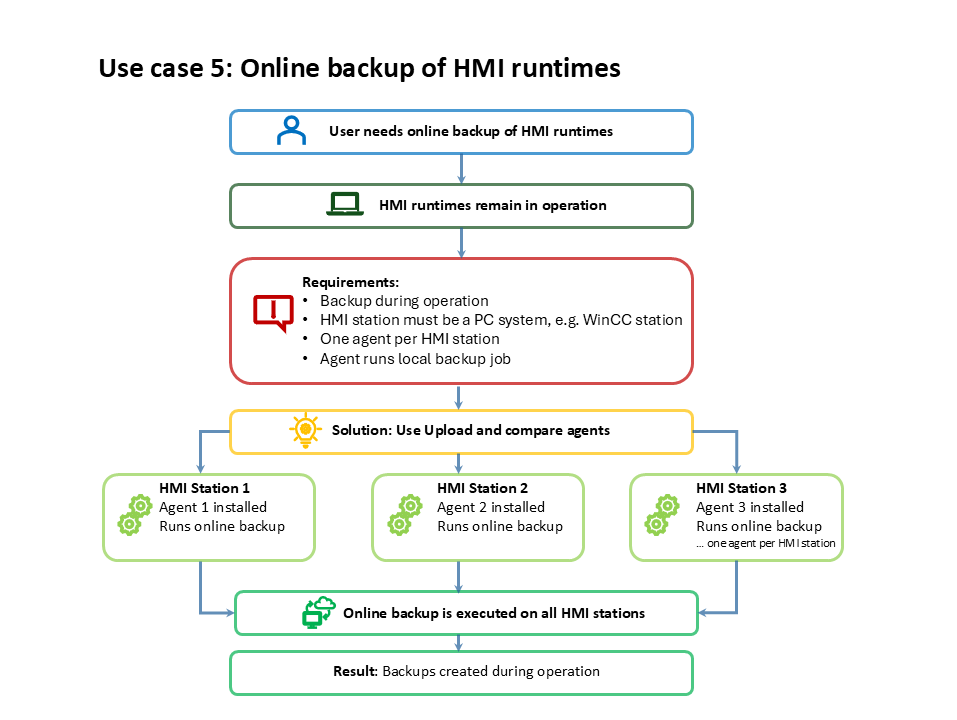

Caso 5: Copia de seguridad en línea del runtime de la HMI

Escenario:

Quiere realizar una copia de seguridad del runtime de la HMI durante el funcionamiento.

Posible solución:

Ejecute la tarea con los agentes de carga y comparación. Cada estación HMI debe ser un sistema PC, por ejemplo una estación WinCC. Instale un agente por estación HMI. El agente ejecuta la tarea localmente.
