Configurar la ruta de acceso

La siguiente tabla resume las vías de acceso disponibles y la configuración de la información en Vía de acceso y Detalles de la vía de acceso.

Acceso directo a un controlador S7 mediante TCP/IP

1. Seleccione la ruta de acceso [0141] > [TCP/IP] > AS.
2. Introduzca la dirección IP del controlador.
3. Introduzca el rack y la ranura de la CPU.

Acceso a un controlador S7 en Sinumerik 840D (con HMI Advanced)

1. Seleccione la ruta de acceso [0142] > [TCP/IP] > Transición de pasarela > [MPI/Profibus] > AS.
2. Introduzca la dirección IP de la transición de red.
3. Introduzca 0000-0000 como Id de subred S7.
4. Configure el enrutamiento en la pasarela hacia el S7 en la red MPI/PROFIBUS.
5. Introduzca el rack y la ranura de la CPU.

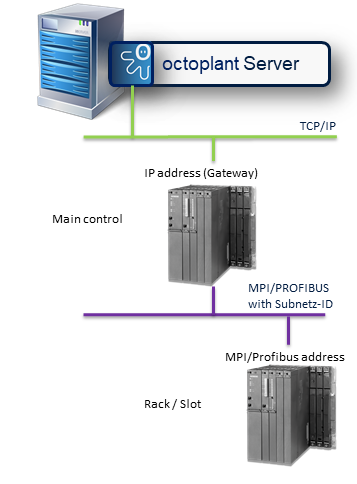

Acceso a un controlador S7 a través de un controlador de cabecera

1. Seleccione la ruta de acceso [0142] > [TCP/IP] > Transición de pasarela > [MPI/Profibus] > AS.
2. Introduzca la dirección IP del controlador de cabecera.
3. Introduzca el ID de subred de la red MPI/PROFIBUS mediante la cual se puede acceder al controlador.
4. Introduzca el rack y la ranura de la CPU.

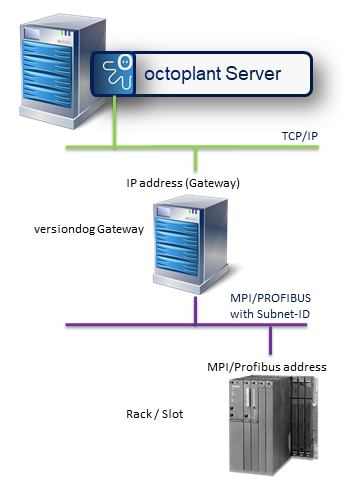

Acceso a un controlador S7 en la red MPI/PROFIBUS (accesible mediante un equipo con pasarela)

1. Seleccione la ruta de acceso [0142] > [TCP/IP] > Transición de pasarela > [MPI/Profibus] > AS.
2. Introduzca la dirección IP de la transición de red.
3. Introduzca 0000-0000 como Id de subred S7.
4. Configure el enrutamiento en la pasarela hacia el S7 en la red MPI/PROFIBUS.
5. Introduzca el rack y la ranura de la CPU.

Acceso a un controlador S7 en una red MPI (conectado a la red TCP/IP a través de un convertidor (por ejemplo, IBH-Link))

1. Seleccione la ruta de acceso [0143]PC > [TCP/IP] > Convertidor > [MPI] > AS.
2. Introduzca la dirección IP del conversor.
3. Introduzca el Id de subred de la red MPI a través de la cual se puede acceder al controlador.
4. Introduzca el rack y la ranura de la CPU.

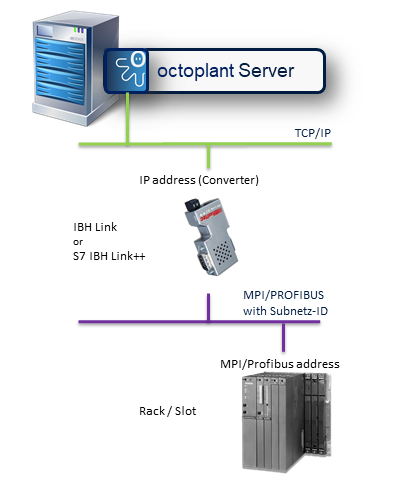

Acceso a un controlador S7 en una red PROFIBUS (conectado a la red TCP/IP a través de un convertidor (p. ej. IBH-Link))

![Imagen: Acceso a un controlador S7 en una red PROFIBUS (conectado a la red TCP/IP a través de un convertidor (p. ej. IBH-Link))

1. Seleccione la ruta de acceso [0144]PC > [TCP/IP] > Convertidor > [PROFIBUS] > AS.
2. Introduzca la dirección IP del conversor.
3. Introduzca el Id de subred de la red PROFIBUS a través de la cual se puede acceder al controlador.
4. Introduzca el rack y la ranura de la CPU.

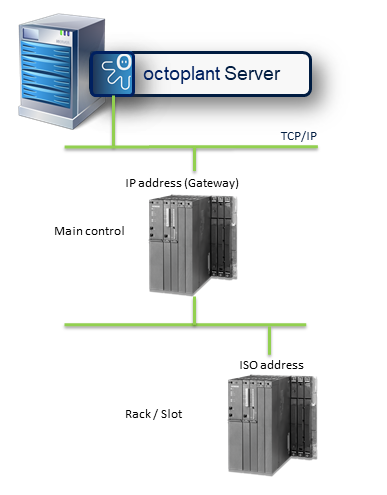

Acceso a un controlador S7 en ISO Ethernet a través de un controlador de cabecera

1. Seleccione la ruta de acceso [0145]PC > [TCP/IP] > Transición de pasarela > [H1] > AS.
2. Introduzca la dirección IP del controlador de cabecera.
3. Introduzca el Id de subred para la Ethernet ISO.
4. Introduzca la dirección H1 del controlador del que quiera crear una copia de seguridad.
5. Introduzca el rack y la ranura de la CPU.

Acceso a un controlador S7 en ISO Ethernet a través de la pasarela

1. Seleccione la ruta de acceso [0145]PC > [TCP/IP] > Transición de pasarela > [H1] > AS.
2. Introduzca la dirección IP de la transición de red.
3. Introduzca 0000-0000 como Id de subred S7.
4. Configure el enrutamiento en la pasarela hacia la ISO Ethernet.
5. Introduzca la dirección H1 con el rack y la ranura de la CPU.

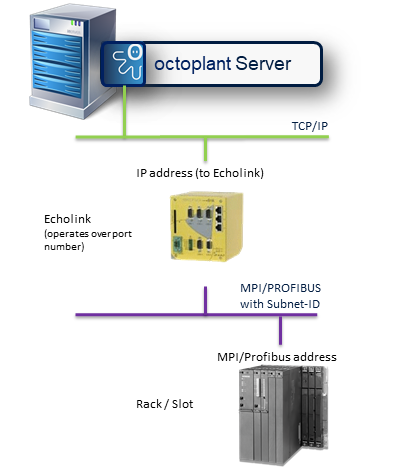

Acceso a un Controlador S7 en una red MPI/PROFIBUS mediante Echolink

1. Seleccione la ruta de acceso [0146] > [TCP/IP] > Echolink > [MPI/PROFIBUS] > AS.
2. Introduzca la dirección IP del hardware Echolink y el nº de interfaz para identificar la subred a través de la cual se puede acceder al controlador.
3. Introduzca 0000-0000 como Id de subred.
4. Configure la dirección MPI/PROFIBUS.
5. Introduzca el rack y la ranura de la CPU.

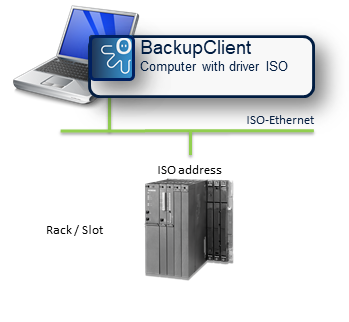

Copia de seguridad de un controlador S7 no conectado a la red con BackupClient a través de ISO Ethernet

1. Seleccione la Ruta de acceso [0101] PC > [H1] > AS.
2. Introduzca la dirección H1 con el rack y la ranura de la CPU.

Copia de seguridad de un controlador S7 no conectado a la red con el BackupClient a través de MPI/PROFIBUS

1. Seleccione la ruta de acceso [0181]PC > [MPI/PROFIBUS] > AS.
2. Introduzca la dirección MPI/PROFIBUS con el rack y la ranura de la CPU.

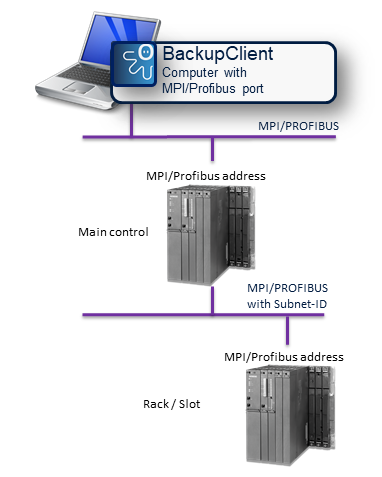

Copia de seguridad de un controlador S7 en la red MPI/PROFIBUS con el BackupClient a través de un controlador de cabecera no conectado a la red

1. Seleccione la ruta de acceso [0182]PC > [MPI/PROFIBUS] > Transición de pasarela > [MPI/PROFIBUS] > AS.
2. Introduzca la dirección MPI/PROFIBUS del controlador del cabecera.
3. Introduzca el Id de subred de la red PROFIBUS a través de la cual se puede acceder al controlador mediante el controlador de cabecera.
4. Introduzca la dirección MPI/PROFIBUS con el rack y la ranura de la CPU.

Copia de seguridad de un controlador S7 conectado a un controlador de cabecera a través de la red PROFINET

1. Seleccione la ruta de acceso [0147]PC > [TCP/IP] > Transición de pasarela > [TCP/IP] > AS.
2. Introduzca la dirección IP del controlador de cabecera.
3. Introduzca el Id de subred de la red PROFINET a través de la cual se puede acceder al controlador mediante el controlador principal.
4. Introduzca la dirección IP en la subred.
5. Introduzca el rack y la ranura de la CPU.

Copia de seguridad de un controlador S7 mediante Echochange

1. Seleccione la ruta de acceso [0148] > [TCP/IP] > Echochange > [H1][TCP/IP] > AS.
2. Introduzca la dirección IP del hardware Echochange.
3. Introduzca el rack y la ranura de la CPU.

Tenga en cuenta lo siguiente:

• El controlador INAT H1 es necesario para las conexiones a través del protocolo H1. Se suministra con octoplant y puede utilizarse hasta Windows Server 2008 inclusive. Si el servidor octoplant se va a instalar en un equipo en el que el controlador no es funcional, o bien:

  • debe instalarse otro controlador H1 que funcione en el sistema operativo del servidor, o bien
  • la carga a través del agente debe ejecutarse a través de un equipo en el que esté instalado el controlador.

• Cuando se utiliza el protocolo H1, se recomienda desactivar el programador de paquetes QoS en la tarjeta de red correspondiente.

• Al utilizar el protocolo H1, los protocolos H1 de otros fabricantes deben desactivarse en la tarjeta de red correspondiente.

Compruebe si el módulo CP de su controlador de cabecera es enrutable. Si el módulo CP NO es enrutable, la comunicación a través del controlador de cabecera en la subred MPI/Profibus no es posible.
