Configurar la comparación para Emerson PAC Machine Edition

La configuración del comparador para la edición Emerson PAC Machine permite definir el alcance de la comparación. Puede excluir bloques de programa de la comparación o limitar la comparación a ** bloques de programa individuales. Lo mismo se aplica a las variables valores iniciales y valores de forzado**.

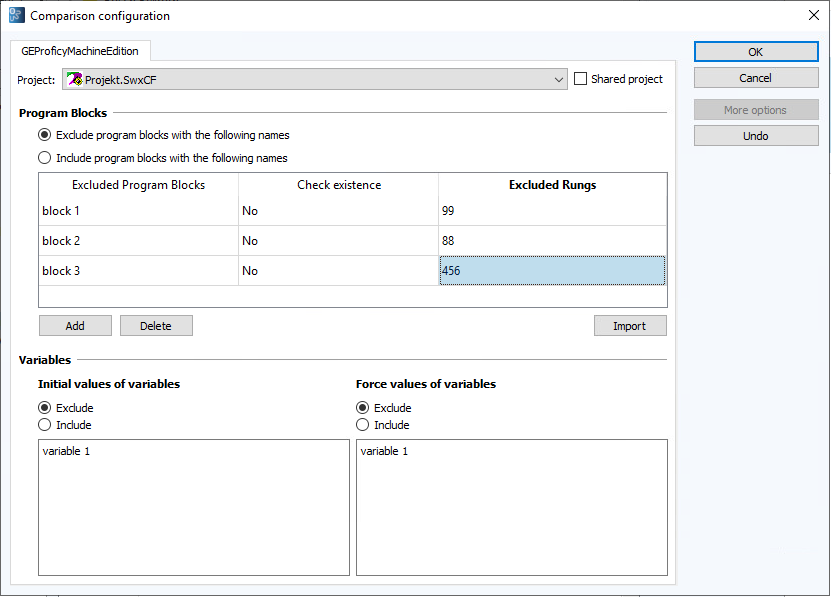

1. Abra el cuadro de diálogo de Configuración de la comparación .



2. Si hay varios proyectos en un componente, seleccione el proyecto correspondiente en el menú desplegable.

3. Si el proyecto Emerson PAC Machine Edition está configurado como Shared Project en el editor, seleccione la casilla de control Shared Project.

   Para incluir o excluir un bloque de programa para una comparación, proceda del siguiente modo:

   1. Utilice los botones de opción de la parte superior de la sección Bloques de programa para excluir bloques de programa específicos de la comparación o restringir la comparación sólo a los bloques seleccionados. Los nombres de las columnas de la tabla siguiente se actualizan en función de su selección.
   2. Utilice el botón Agregar para añadir una o varias lineas nuevas.

   3. En las columnas de la tabla, especifique qué bloques de programa quiere excluir de la comparación:

      • Bloques de programa excluidos o incluidos: Especifique el nombre del bloque de programa que quiere incluir o excluir de la comparación.
      • Comprobar existencia: Indica si el sistema debe verificar la presencia del bloque de programa especificado en el componente.
      • Rungs excluidos o incluidos: Especifique los rungs de los bloques de programa que quiere incluir o excluir. Puede enumerar varios rungs utilizando comas (p. ej., 1, 3, 5), definir un intervalo utilizando un guión (p. ej., 5-8) o combinar ambos formatos (p. ej., 1, 5-8, 14).

   4. Para añadir nuevos bloques de programa, seleccione el botón Importar. Aparecerá un campo de texto en el que podrá pegar una lista de bloques de programa, cada uno en una línea distinta.

   Info

   Puede utilizar los caracteres comodines (?/) en todas las columnas. Para eliminar un bloque de programa de la lista, utilice el botón Eliminar*.

   Para excluir las variables Valores iniciales o Valores forzados de la comparación o restringir la comparación a ellas, proceda del siguiente modo:

   1. Utilice las casillas de verificación de la columna correspondiente para seleccionar si desea excluir determinadas variables de la comparación o restringir la comparación a variables individuales.

   2. En el campo de texto de la columna correspondiente, añada todas las variables cuyos valores iniciales quiera excluir de la comparación o a cuyos valores iniciales quiera restringir la comparación.

      Info

      Puede utilizar caracteres comodines (?/*) al especificar los valores.

4. Seleccione OK para confirmar.

La configuración que defina aquí se aplicará a todas las comparaciones: copia de seguridad con versión, entre versiones y entre copias de seguridad.

Mostrar descripciones debajo de las variables

Se inicia una comparación de proyectos Emerson PAC Machine Edition utilizando el editor Emerson PAC Machine Edition.

Para mostrar descripciones de texto debajo de las variables de la comparación:

1. Diríjase al cuadro de diálogo Comparación en el UserClient.
2. Seleccione el botón Configuraciones específicas del comparador.
3. Seleccione la casilla de control Mostrar descripción de variables.
4. Seleccione OK para confirmar.
