Crear tareas para SLC 500 o MicroLogix

  1. Cree una tarea con el tipo de carga RSLogix 500.

  2. Diríjase a la sección Confiuguraciones de RSLogix 500.

    Imagen: Configuración de tareas, configuraciones de RSLogix 500

  3. Si el componente contiene varios proyectos, seleccione el archivo RSS deseado del RSLogix 500 en el menú desplegable.

  4. Introduzca los datos de la pasarela en el campo Ruta de comunicación.

    Dependiendo del software utilizado (RSLinx Classic o FactoryTalk Linx), existen diferentes procedimientos:

    Si actualizó RSLogix Enterprise Edition con FactoryTalk Linx, la ruta de comunicación debe introducirse manualmente:

    1. Abra la herramienta FactoryTalk Linx Browser y haga clic en el proyecto a la derecha. A continuación se abrirán las propiedades del proyecto.
    2. Copie la ruta del campo Device path (por ejemplo RSLinx Enterprise!Ethernet\10.0.220.145, la parte de la ruta RSLinx Enterprise! es opcional) y péguela en el campo Ruta de comunicación.

    Si está utilizando RSLinx Classic y está instalado en el mismo equipo que su servidor octoplant :

    1. Haga clic en Buscar... junto a Ruta de comunicaciones para seleccionar la ruta al PLC.
    2. Se abre el cuadro de diálogo Seleccionar ruta de comunicación.
    3. Seleccione el PLC del que se realizará la tarea de copia de seguridad.

    Si está utilizando RSLinx Classic y no está instalado en el mismo equipo que su servidor octoplant :

    1. Introduzca manualmente la ruta al PLC (la encontrará en RSLinx Classic). La ruta tiene el siguiente formato: xxx!yyy

      • xxx es el nombre del equipo en el que se está ejecutando RSLinx Classic.
      • yyy es el nombre de la configuración para el PLC en RSLinx Classic.
      • No olvide el separador ! entre las dos partes de la ruta.

    O

    1. Abra RSLogix 500.
    2. Haga doble clic en Controller properties en el árbol del proyecto.
    3. Abra la pestaña Controller communications.
    4. Copie el texto del campo Ruta de comunicación y péguelo en el campo Ruta de acceso de la Configuración de la tarea.

  5. Si el proyecto está protegido por contraseña, introduzca la contraseña correspondiente en el campo Contraseña del controlador.

    Info

    Para procesar proyectos protegidos por contraseña, el editor debe abrirse en inglés.

  6. Puede utilizar la casilla Advertir si los valores de forzado están activos para especificar si se muestra una advertencia, si los valores forzados están activados en su proyecto.

    Info

    La visualización de la advertencia ayuda a evitar problemas de configuración. Por ejemplo, cuando los estados se controlan manualmente durante el modo de instalación y pueden olvidarse los valores de forzado.

Contenido relacionado

Preguntas frecuentes

¿Por qué se bloquea la carga de un proyecto RSLogix 500 protegido por contraseña?

octoplant controla remotamente el editor RSLogix 5 durante la carga de un proyecto e introduce la contraseña requerida automáticamente. Si la carga se bloquea, asegúrese de que octoplant se está ejecutando bajo la cuenta del sistema con Permitir que el servicio interactúe con el escritorio (interactividad del usuario) activado. Esto permite que la solicitud de contraseña se gestione correctamente.

Proceda como sigue:

  1. Abra el menú de Inicio de Windows.
  2. En el campo de búsqueda, introduzca Ejecute y presione Entrar.
  3. En el campo de texto Abrir, introduzca servicios.msc**.
  4. Haga doble clic en el servicio VDog MasterService o VDog UploadAgent.
  5. Vaya a la pestaña Inicio de sesión.

  6. Si es necesario, aplique los ajustes de la siguiente captura de pantalla:

    Imagen: Propiedades del {Servicio}, pestaña Inicio de sesión

  7. En el registro de Windows, en la ruta HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Windows, cambie el valor de la entrada NoInteractiveServices a 0.

  8. Reinicie el VDog MasterService o VDog UploadAgent.
¿Por qué falla la tarea con el siguiente mensaje de error?

Este programa está PROTEGIDO contra el acceso de usuarios.

Este mensaje de error significa que la opción Allow Future Access del proyecto RSLogix 500 no está activada.

Para activar esta opción:

  1. Abra su proyecto en RSLogix 500 Pro.
  2. Haga doble clic en Controller properties.
  3. Seleccione la pestaña Compiler.

  4. Active la opción Allow Future Access.

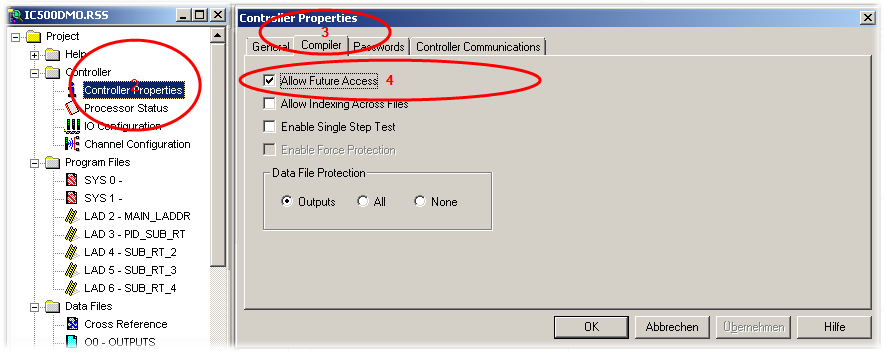

    Imagen: Cuadro de diálogo Propiedades del Controlador, Pestaña Compilador

  5. Guarde los cambios.

  6. Descargue la última versión en su dispositivo.
  7. Inicie la tarea.
