Crear tareas para controladores ControlLogix

1. Cree una tarea con el tipo de carga RSLogix 5000.

2. Diríjase a la secciónConfiguraciones de RSLogix 5000.



3. Si el componente contiene varios proyectos, seleccione el proyecto RSLogix 500 deseado en el menú desplegable.

   Info

   Si el componente no contiene un proyecto, esto se indicará en una nota al abrir la lista desplegable. En este caso, se introduce RSLogix5000.ACD como nombre de proyecto de manera predeterminada.

4. Introduzca los datos de la pasarela en el campo Ruta de comunicación.

   Dependiendo del software utilizado (RSLinx Classic o FactoryTalk Linx), existen diferentes procedimientos:

   Si actualizó RSLogix Entreprise Edition con FactoryTalk Linx, la ruta de comunicación debe introducirse manualmente:

   1. Abra la herramienta FactoryTalk Linx Browser y haga clic en el proyecto a la derecha. A continuación se abrirán las propiedades del proyecto.
   2. Copie la ruta del campo Device path (por ejemplo RSLinx Enterprise!Ethernet\10.0.220.145, la parte RSLinx Enterprise! de la ruta es opcional) y péguela en el campo Ruta de comunicación.

   Si utiliza RSLogix Enterprise Edition o RSLogix Classic Edition, seleccione la ruta de comunicación con Buscar...:

   1. Haga clic en Buscar... junto a Ruta de comunicaciones para seleccionar la ruta al PLC.

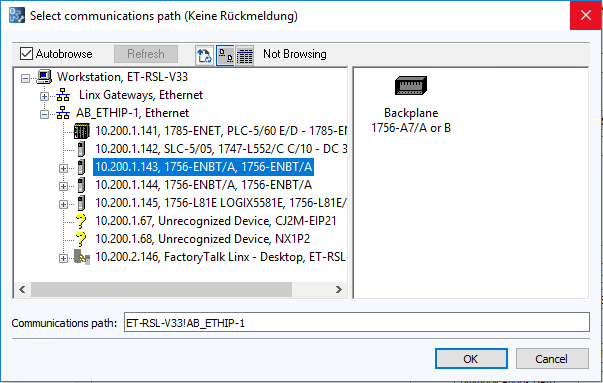

   2. En el cuadro de diálogo Seleccionar ruta de comunicación, seleccione el PLC del que se realizará la copia de seguridad de la tarea. En la parte inferior de la página, verá un campo que muestra la ruta de acceso seleccionada actualmente. Una vez que seleccione OK, este valor se copiará en el campo Ruta de comunicación.



5. Puede utilizar la casilla Integrar al proyecto fuera de línea para especificar si el proyecto en el controlador debe fusionarse con el proyecto guardado en el servidor.

   Si el componente no contiene un proyecto, desactive la casilla Integrar al proyecto fuera de línea.

   Si no integra el proyecto con el proyecto fuera de línea, puede introducir información sobre el controlador. La casilla Detectar automáticamente la información del controlador está activada de manera predeterminada y el nombre del proyecto y la revisión se determinan automáticamente. Para introducir la revisión manualmente, desactive la casilla de control.

6. Puede utilizar la casilla Advertir si los valores de forzado están activos para especificar si se muestra una advertencia, si los valores forzados están activados en su proyecto.

   Info

   La visualización de la advertencia ayuda a evitar problemas de configuración, por ejemplo, cuando los estados se controlan manualmente durante el modo de instalación y pueden olvidarse los valores de forzado.

Problemas conocidos durante la ejecución de la tarea

El editor de RSLogix 5000 sigue activo [21700]

Problema:

En el módulo Registro de eventos , aparece el siguiente error: Al menos una instancia del editor RSLogix 5000 sigue activa [21700]

Explicación:

Este error se produce cuando una instancia del editor RSLogix 5000 sigue ejecutándose en segundo plano, lo que impide que se complete la tarea.

Solución: Ejecute RSLinx como servicio para evitar conflictos con el editor en segundo plano.

Abra el panel de control de inicio de RSLinx (Classic). Active la casilla de control para ejecutar RSLinx como un servicio. Ejecute la tarea de nuevo.

Problema de copia de seguridad con la revisión 32 del Firmware

Problema:

Las copias de seguridad fallan o generan mensajes de error cuando se utiliza la revisión 32 de firmware.

Explicación:

Esta versión de firmware puede causar problemas de compatibilidad con el proceso de copia de seguridad.

Solución:

Utilice una revisión de firmware diferente e intente ejecutar la tarea de nuevo.

Error de diálogo modal en registro de eventos

Problema:

En el Registro de eventos, aparece el siguiente error: Error al cargar el CLX [Detalles: Se está mostrando un diálogo modal, por lo que no se puede completar la acción solicitada].

Explicación:

Esto suele indicar que no se puede mostrar la pantalla de inicio de RSLogix, a menudo debido a que faltan componentes ActiveX en la máquina que ejecuta el agente de carga.

Solución:

Ajuste la configuración del registro para omitir la pantalla de inicio de RSLogix.

1. Inicie Regedit.exe utilizando la misma cuenta de usuario que ejecuta el agente de carga.
2. Abra: HKEY_LOCAL_MACHINE\SOFTWARE\Rockwell Software\RSLogix 5000\Start page
3. Modifique la clave Never Show según sea necesario para desactivar la pantalla de inicio modal.
