Integrar multiproyectos S7 desde SIMATIC manager

Ejemplo de proyecto

Estas instrucciones utilizan un proyecto de ejemplo que incluye:

  • Un directorio llamado S7 Multiproject
  • Un componente multiproyecto S7 denominado Multiprj
  • Dos proyectos S7: S7-300 y S7-400
  • Una biblioteca: MultiPrjLib

Procedimiento

  1. En el UserClient, cree un directorio llamado S7 Multiproject.

  2. Cree los componentes del multiproyecto S7 en el directorio S7 Multiproject:

    • Multiprj (tipo de componente: Simatic S7 Multiprojekt)
    • MultiPrjLib (tipo de componente: Biblioteca Simatic S7)
    • S7-300 (tipo de componente: Simatic S7)

    • S7-400 (tipo de componente: Simatic S7)

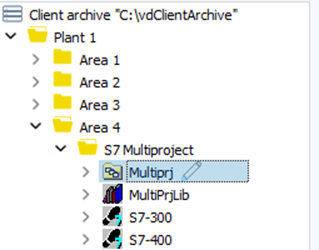

      Imagen Árbol de proyecto, directorio multiproyecto S7:

    Info

    Al crear un componente, asigne el tipo de componente adecuado para el proyecto. Consulte Asignación de componentes para una asignación adecuada.

  3. Pegue los datos del proyecto en el componente designado en el árbol de proyectos de UserClient.

    Tip

    Puede arrastrar y soltar el contenido desde el Explorador de Windows.

    Para el proyecto de ejemplo:

    • Copie los datos del proyecto Multiprj al componente S7 multiproyecto.
    • Copie los datos del proyecto MultiPrjLib al componente MultiPrjLib.
    • Copie los datos del proyecto S7-300 al componente S7-300.
    • Copie los datos del proyecto S7-400 al componente S7-400.

  4. Abra el multiproyecto S7 en el UserClient utilizando Abrir con el editor (F4).

    En SIMATIC Manager, los proyectos S7, las bibliotecas y los proyectos WinCC y WinCC flexible aparecen en gris y en su lugar se muestran la nota proyecto no disponible. Al fusionar proyectos y bibliotecas en multiproyectos S7, las rutas absolutas se guardan en el archivo de cabecera del multiproyecto (.s7f). Al trasladar el multiproyecto S7 al UserClient es necesario modificar las rutas para que los proyectos vuelvan a estar disponibles.

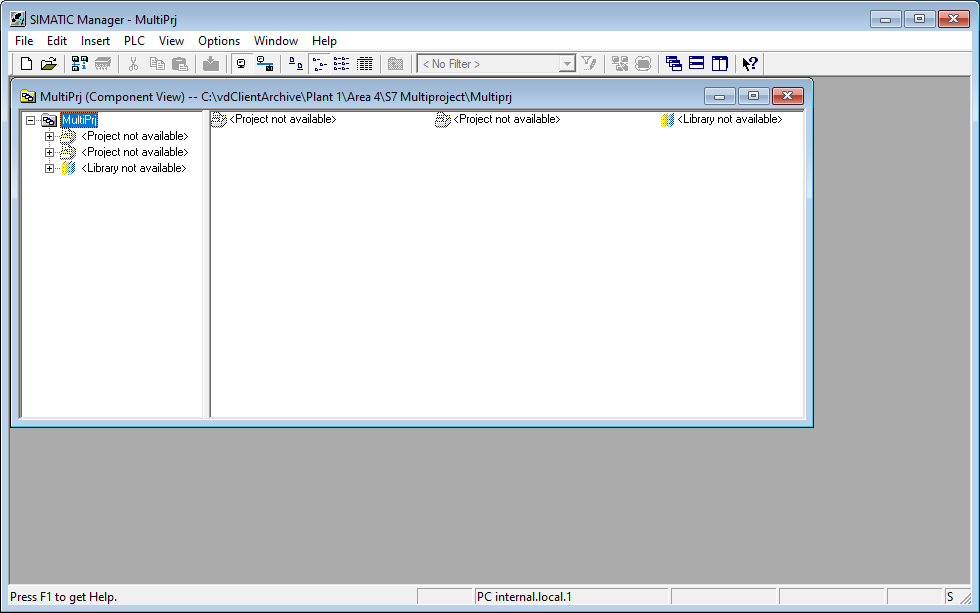

    Imagen: SIMATIC Manager, multiproyecto S7

  5. Configure las rutas del multiproyecto volviendo a insertar los proyectos y bibliotecas S7 en el multiproyecto S7 en el SIMATIC Manager.

    Los proyectos y bibliotecas S7 deben insertarse individualmente en un multiproyecto. Si un proyecto S7 contiene un proyecto WinCC o WinCC flexible, éste se incluye automáticamente al insertar el proyecto S7. En el ejemplo, S7-300, S7-400, y MultiPrjLib deben añadirse uno tras otro.

    Pasos:

    1. Haga clic con el botón derecho del ratón en la carpeta multiproyecto del árbol de proyectos de SIMATIC Manager (en este ejemplo, la carpeta se llama MultiPrj).

    2. En el menú contextual, seleccione Multiproyecto -> Insertar en multiproyecto....

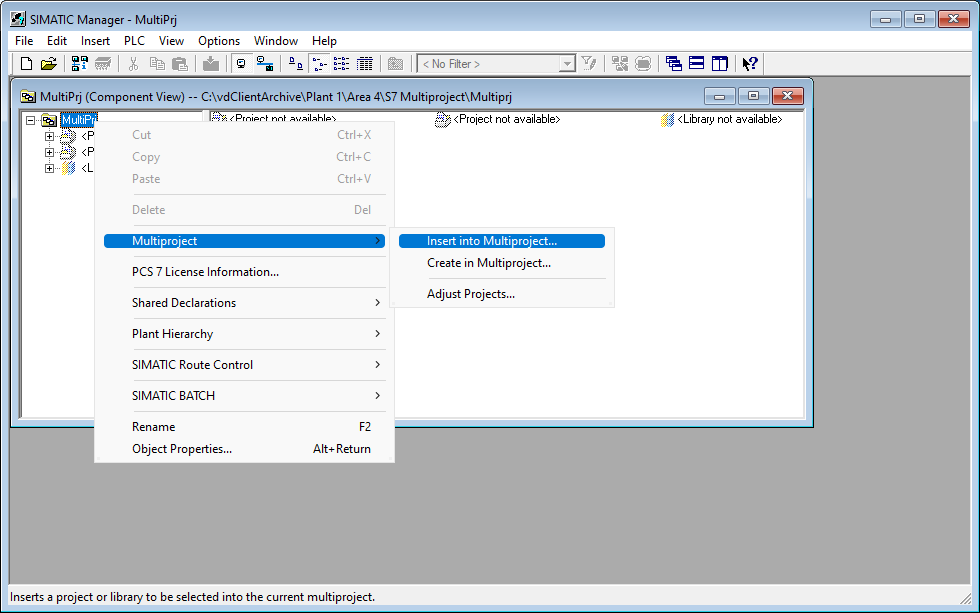

      Imagen: SIMATIC Manager, opción de menú Insertar en multiproyecto

    3. En el cuadro de diálogo Añadir a multiproyecto, haga clic en el botón Buscar....

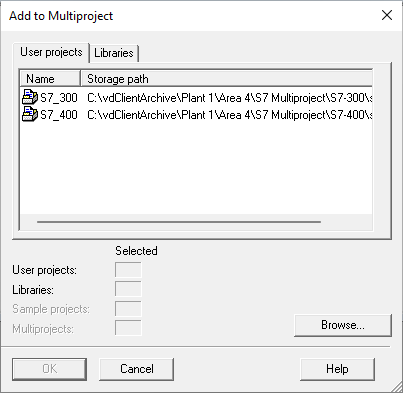

      Imagen: SIMATIC Manager, cuadro de diálogo Añadir a multiproyecto

    4. Navegue hasta el archivo cliente y seleccione el proyecto S7 que quiere reinsertar en el multiproyecto S7.

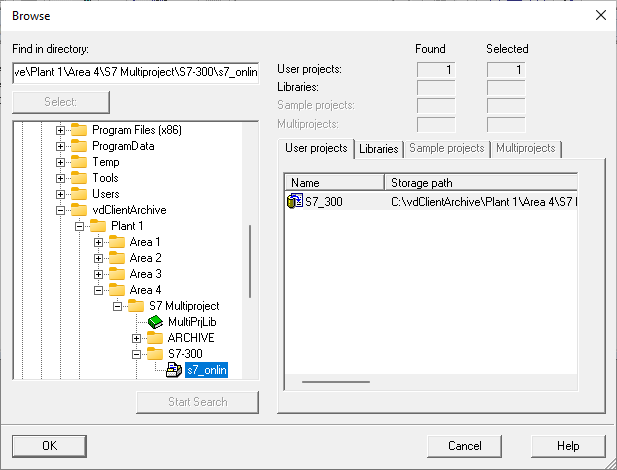

      Imagen: SIMATIC Manager, selección de proyecto S7

    5. Seleccione OK para aceptar la ruta y volver a insertar el proyecto seleccionado.

    6. Confirme cualquier pregunta con Sí.

    Repita el proceso según sea necesario para otros proyectos o bibliotecas S7.

  6. Después de ajustar las rutas, cierre SIMATIC Manager. Guarde los datos si ha realizado algún cambio.

  7. Vuelva al directorio multiproyecto S7 en el UserClient, versione los datos del proyecto y ejecute el check-in.

El multiproyecto S7 está integrado y se puede gestionar. Ahora puede crear nuevas versiones y hacer copias de seguridad de los contenidos automáticamente.
