Siemens TIA Portal
TIA Portal (Totally Integrated Automation) es un marco de ingeniería para configurar dispositivos de Siemens.

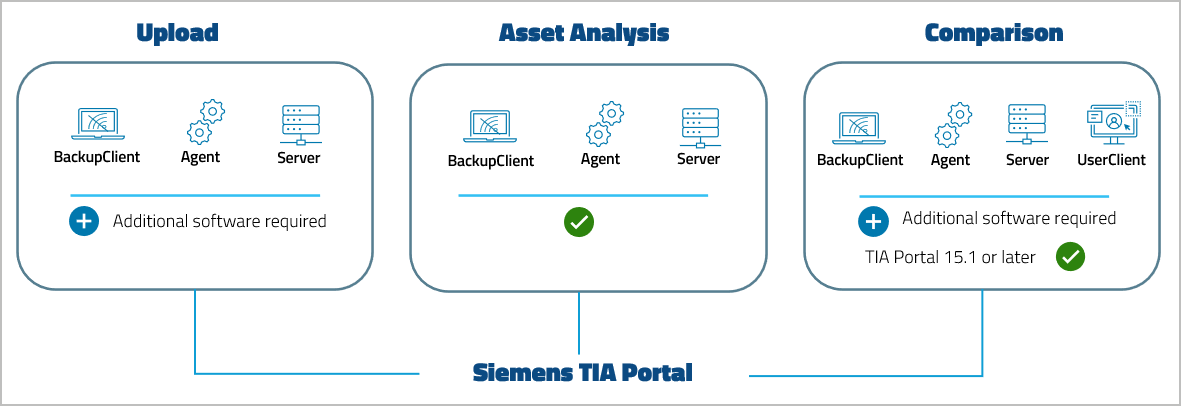

Nivel de compatibilidad con el dispositivo
Características principales
Otras características
- Compatibilidad con Asset Inventory
Flujo de trabajo
Versiones compatibles
| Versión de TIA Portal | V11-V13 | V13 SP1-SP2 | V14 (con SP1) | V15 (con SP1) | V16 | V17 | V18 | V19 | V20 |
|---|---|---|---|---|---|---|---|---|---|
| octoplant 101 | ✓* | ✓ | ✓ | ✓ | ✓ | ||||
| octoplant 101.1.0 | ✓* | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| octoplant 101.3 | ✓* | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| octoplant 101.4.1 | ✓* | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
* La información de esta tabla se basa en la carga de la estación. Las versiones anteriores del TIA Portal pueden ser compatibles con la carga de software. No obstante, se recomienda hacerlo.
Requisitos del TIA Portal de Siemens para octoplant
| Comparación | Copia de seguridad | Asset inventory | |
|---|---|---|---|
| Se requiere licencia para TIA Portal | ✓ | ✓ | ✓ |
| Licencia TIA Openness requerida | ✓ | ✓ | |
| Todos los paquetes opcionales, paquetes de soporte de hardware (HSP) y archivos GSD utilizados en el proyecto deben estar instalados | ✓ | ✓ | ✓ |
Compatibilidad con hardware (familias de PLC)
| Comparación | Copia de seguridad | Asset inventory | |
|---|---|---|---|
| SIMATIC S7-300/S7-400 (F) | Limitado | Limitado | ✓ |
| SIMATIC S7-1200 (F) | ✓ | ✓ | ✓ |
| SIMATIC S7-1500 (F) | ✓ | ✓ | ✓ |
Info
SIMATIC S7-300/S7-400 (F) no es compatible con nombres de variables en el PLC. Estos se pierden al cargar en el PLC. Por lo tanto, la comparación de la versión con la copia de seguridad es limitada.
Requisitos
-
Para realizar cargas utilizando Siemens TIA Portal, asegúrese de que hay instalada una versión compatible tanto del editor como de TIA Portal (incluido Openness) en el mismo equipo en el que se está ejecutando el servidor o un agente.
-
Para realizar comparaciones utilizando Siemens TIA Portal 15.1 o posterior, no es necesario instalar un editor aparte.
Restricciones
- La carga se limita a la parte PLC del proyecto del TIA Portal.
- La comparación se limita a las partes del PLC, la HMI del proyecto TIA Portal, WinCC Unified y parámetros de los controladores Sinamics.
- Debido a las limitaciones de la interfaz de TIA Openness, la configuración del hardware no se incluye completamente en la copia de seguridad de la carga de estación. Para la recuperación de desastres, se recomienda utilizar la versión más reciente disponible en el servidor. Sin embargo, la recuperación de desastres de todos los componentes de software de un PLC sigue siendo posible utilizando una copia de seguridad de la carga de estación.
- No se realiza copia de seguridad de los datos de comparación de la suma de comprobación. Aunque la tarea de suma de comprobación verifica los componentes de software y hardware comparando sus sumas de comprobación, no realiza una copia de seguridad de ningún dato real de software o hardware. Como resultado, no es posible restaurar los datos generados por una tarea de suma de comprobación desde el archivo de copia de seguridad.
Configuración
Para obtener información sobre los pasos básicos para integrar el dispositivo, vea Flujo de trabajo general.
Las configuraciones específicas de este dispositivo, como la configuración de tareas, se encuentran en las páginas siguientes:
- Configurar comparaciones
- Configurar tareas con la variante de carga Carga de estación
- Configuración de tareas con la variante Carga de software
- Configurar tareas con la variante de carga comparación de la suma de comprobación
