系统结构用例
要创建映像，参与创建过程的系统必须满足某些要求。这些要求根据要备份的数据的位置（在装有支持的操作系统的计算机上还是在装有不支持的操作系统的计算机上）和要存储所创建映像的位置（在服务器存档在还是外部存储介质）而有所不同。
下文介绍了一些使用案例及其可能的实现方式：

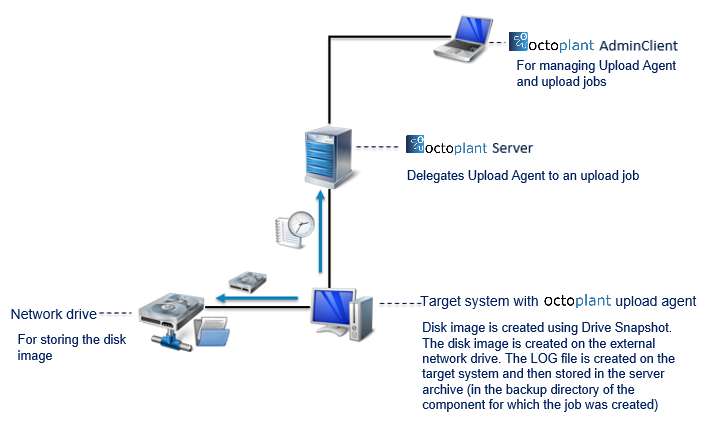

支持的操作系统，在网络硬盘上存储映像
前提条件：
- 搭载 octoplant 的服务器
- 带有上传代理的目标计算机
- 共享网络驱动器
- 执行映像创建的用户需要拥有目标计算机和网络驱动器上的所有必要权限。
一般程序：
步骤 1：
- 代理在目标计算机和服务器之间同步数据，并在此过程中将 Drive Snapshot 传输到目标计算机。
- 目标计算机上的代理从服务器接收作业信息。
步骤 2：
- 代理利用作业信息与网络驱动器建立连接。
- 代理启动 Drive Snapshot，并使用作业中指定的 Drive Snapshot 选项。
- Drive Snapshot 会在网络驱动器上创建映像。
步骤 3：
- 成功创建映像后，LOG 文件将作为备份从代理复制到服务器。服务器存档中的精确存储位置：组件的 BACKUP 文件夹中，作业为该组件而创建
- 可通过 LOG 文件中存储的路径访问映像（使用文件资源管理器）。

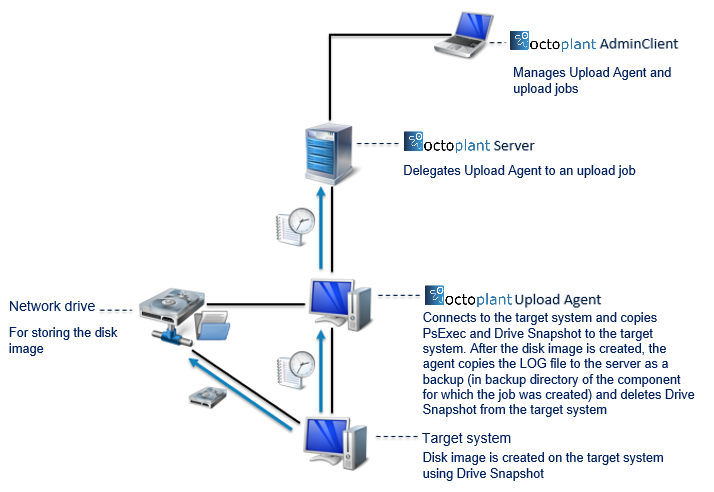

不支持的操作系统，在网络驱动器上存储映像
前提条件：
- 搭载 octoplant 的服务器
- 带有上传代理的计算机
- 包含待备份数据的目标计算机（与安装上传代理的计算机不同）
- 共享网络驱动器
- 服务器脚本目录中的 PsExec
- 执行映像创建的用户需要拥有目标计算机和网络驱动器上的所有必要权限。
- 该网络驱动器可从代理计算机和目标计算机访问。
一般程序：
步骤 1：
- 代理在代理计算机与服务器之间同步数据。在此过程中，Drive Snapshot 和 PsExec 会被传输到代理计算机。
- 代理从服务器接收作业信息。
步骤 2：
- 代理利用作业信息与网络驱动器建立连接。
- 代理连接到目标计算机，并将 Drive Snapshot 复制到目标计算机。
- 代理在目标计算机上启动 Drive Snapshot，并使用作业中指定的 Drive Snapshot 选项。
- Drive Snapshot 会在网络驱动器上创建映像。
步骤 3：
- 成功创建映像后，LOG 文件将作为备份从代理复制到服务器。服务器存档中的精确存储位置：组件的 BACKUP 文件夹中，作业为该组件而创建
- 可通过 LOG 文件中存储的路径访问映像（使用文件资源管理器）。
- 代理随后从目标计算机中删除 Drive Snapshot。
支持的操作系统，在服务器存档中存储映像
前提条件：
- 搭载 octoplant 的服务器
- 带有上传代理的目标计算机
- 执行映像创建的用户需在目标计算机上拥有所有必要的权限。
一般程序：
步骤 1：
- 代理在目标计算机与服务器之间同步数据。在此过程中，Drive Snapshot 被传输到目标计算机。
- 目标计算机上的代理从服务器接收作业信息。
步骤 2：
- 代理使用作业中指定的 Drive Snapshot 选项启动 Drive Snapshot。
- Drive Snapshot 在目标计算机上创建映像。
步骤 3：
- 创建成功后，映像将作为备份复制到服务器。服务器存档中的确切存储位置：组件的 BACKUP 文件夹中，作业为该组件而创建
不支持的操作系统，在服务器存档中存储映像
前提条件：
- 搭载 octoplant 的服务器
- 带有上传代理的计算机
- 包含待备份数据的目标计算机（与安装上传代理的计算机不同）
- 服务器脚本目录中的 PsExec
- 执行映像创建的用户需在目标计算机上拥有所有必要的权限。
一般程序：
步骤 1：
- 代理在计算机与服务器之间同步数据。在此过程中，Drive Snapshot 和 PsExec 被传输至代理计算机。
- 代理从服务器接收作业信息。
步骤 2：
- 代理连接到目标计算机并将 Drive Snapshot 复制到目标系统。
- 代理在目标计算机上启动 Drive Snapshot，并使用作业中指定的 Drive Snapshot 选项。
- Drive Snapshot 在目标系统上创建映像。
步骤 3：
- 一旦成功创建映像，代理就会将其复制到服务器上作为备份。服务器存档中的精确存储位置：组件的 BACKUP 文件夹中，作业为该组件而创建
- 代理随后从目标计算机中删除 Drive Snapshot。
