配置 SLC 500 或 MicroLogix 作业

  1. 使用 RSLogix 500 上传类型创建作业。

  2. 转到 RSLogix 500 设置 部分。

    图：作业配置，RSLogix 500 设置部分

  3. 如果组件包含多个项目，则从下拉菜单中选择所需的 RSLogix 500 的 RSS 文件。

  4. 在 通信路径 字段中输入网关数据。

    不同的软件（RSLinx Classic 或 FactoryTalk Linx）有不同的操作步骤：

    如果用 FactoryTalk Linx 更新了 RSLogix Enterprise Edition，则必须手动输入通信路径：

    1. 打开 FactoryTalk Linx Browser 工具，点击右侧所需的项目。随后将打开项目属性。
    2. 复制 设备路径 字段的路径（例如 RSLinx Enterprise!Ethernet\10.0.220.145，路径 RSLinx Enterprise! 的部分可选），并将其粘贴到 通信路径 字段。

    如果使用的是 RSLinx Classic，且与 octoplant 服务器安装在同一台计算机上：

    1. 在 通信路径 字段旁边点击 浏览...，选择导向 PLC 的路径。
    2. 将打开 选择通信路径 对话框。
    3. 选择作业要备份的 PLC。

    如果使用的是 RSLinx Classic，且它与 octoplant 服务器未安装在同一台计算机上：

    1. 手动输入 PLC 的路径（可在 RSLinx Classic 中找到）。路径格式如下：xxx!yyyy

      • xxx 是运行 RSLinx Classic 的计算机名。
      • yyy 是 RSLinx Classic 中 PLC 的配置名称。
      • 不要忘记路径两部分之间的分隔符 ! 。

    或

    1. 打开 RSLogix 500。
    2. 双击项目树中的 控制器属性。
    3. 打开 控制器通信 选项卡。
    4. 复制 通信路径 字段的文本，并将其粘贴到 作业配置 的 访问路径 字段。

  5. 如果项目受密码保护，请在 控制器密码 字段中输入相应的密码。

    Info

    要处理受密码保护的项目，必须用英文打开编辑器。

  6. 选择 强制值激活时发出警告 复选框，可在项目中启用强制值时显示警告。

    Info

    显示警告有助于防止出现配置问题。例如，在设置模式下手动控制状态时，强制值可能会被遗忘。

常见问题

为什么上传一个受密码保护的 RSLogix 500 项目会卡住？

octoplant 在项目上传期间远程控制 RSLogix 5 编辑器，并自动输入所需密码。如果上传卡住，请确保 octoplant 在系统账户下运行，并启用 允许在服务和桌面之间交换数据 （用户交互性）。这样才能正确处理密码提示。

步骤如下：

  1. 打开 Windows 开始菜单。
  2. 在搜索字段中输入 运行，然后按 输入。
  3. 在 打开 字段中，输入 services.msc** 。
  4. 双击 VDog MasterService 或 VDog UploadAgent 服务。
  5. 切换到 登录 选项卡。

  6. 如有必要，请应用以下截图中的设置：

    图： {服务} 的属性，登录选项卡

  7. 在 Windows 注册表，路径 HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Windows 中，将条目 NoInteractiveServices 的值更改为 0。

  8. 重新启动 VDog MasterService 或 VDog UploadAgent。
为什么作业失败时会出现以下错误消息？

该程序已受到保护，用户无法访问！

该错误消息表示 RSLogix 500 项目中的 允许日后访问 选项未激活。

要激活该选项：

  1. 在 RSLogix 500 Pro 中打开项目。
  2. 双击 控制器属性。
  3. 选择 编译器 选项卡。

  4. 激活 允许日后访问 选项。

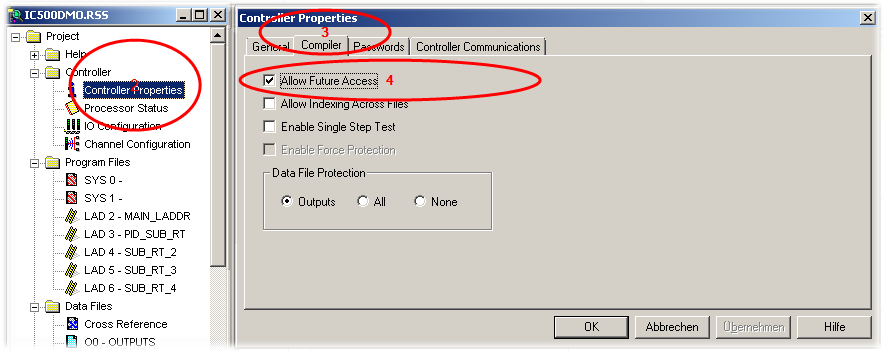

    图：控制器属性对话框，编译器选项卡

  5. 保存更改。

  6. 将最新版本下载到您的设备。
  7. 启动作业。
