从 SIMATIC 管理器集成 S7 多项目

示例项目

这些说明使用的示例项目包括

• 名为S7 Multiproject 的目录
• 名为Multiprj 的 S7 多项目组件
• 两个 S7 项目：S7-300 和S7-400
• 一个图书馆MultiPrjLib

步骤

1. 在UserClient 中，创建一个名为S7 Multiproject 的目录。

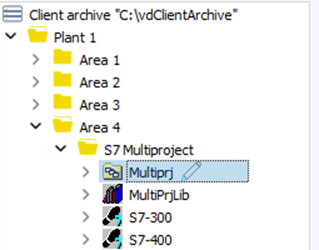

2. 在S7 Multiproject 目录中创建 S7 多项目的组件：

   • Multiprj （组件类型：Simatic S7 Multiprojekt)
   • MultiPrjLib （组件类型：Simatic S7 库)
   • S7-300 （组件类型：Simatic S7)

   • S7-400 （组件类型：Simatic S7)

     .

   Info

   创建组件时，请为项目指定适当的组件类型。请参阅 组件映射 了解正确的分配。

3. 将项目数据粘贴到UserClien 的项目树 中的指定组件中。

   Tip

   您可以从 Windows 资源管理器拖放内容。

   对于示例项目：

   • 将 Multiprj 中的项目数据复制到 S7 多项目 组件中。
   • 将 MultiPrjLib 中的项目数据复制到 MultiPrjLib 组件中。
   • 将 S7-300 中的项目数据复制到 S7-300 组件中。
   • 将 S7-400 中的项目数据复制到 S7-400 组件中。

4. 在UserClient 中打开 S7 多项目，使用Open with editor (F4)。

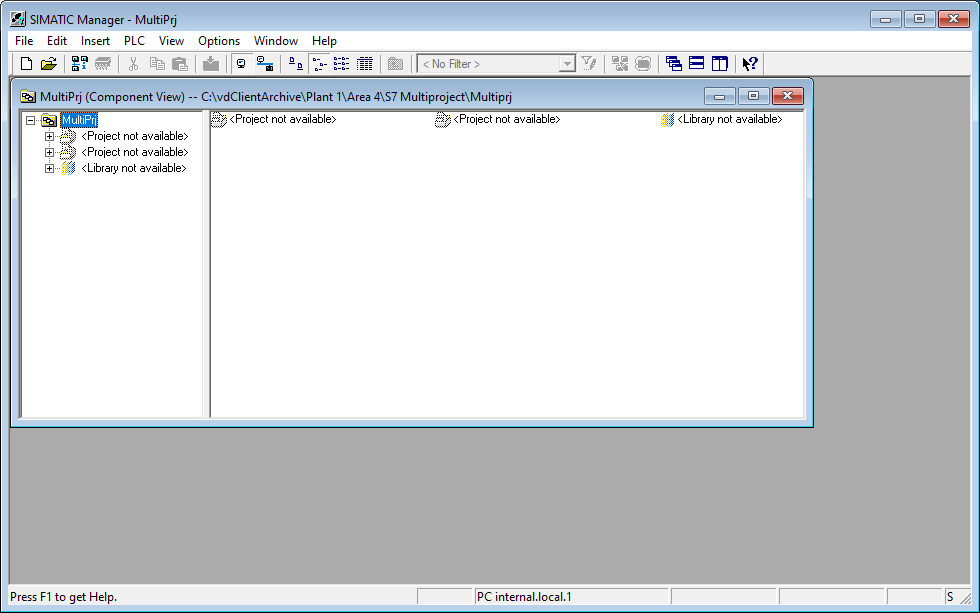

   在 SIMATIC Manager 中，S7 项目、库、WinCC 和 WinCC 灵活项目显示为灰色，并显示不可用的注释。将项目和库合并为 S7 多项目时，绝对路径将保存在多项目头文件（.s7f）中。将 S7 多项目移动到 UserClient 时，需要修改路径以使项目再次可用。



5. 通过在 SIMATIC Manager 中将 S7 项目和库重新插入 S7 多项目，调整多项目的路径。

   S7 项目和库必须单独插入多项目中。如果 S7 项目包含 WinCC 或 WinCC flexible 项目，则在插入 S7 项目时会自动将其包含在内。在示例中，S7-300,S7-400, 和MultiPrjLib 必须相继添加。

   步骤：

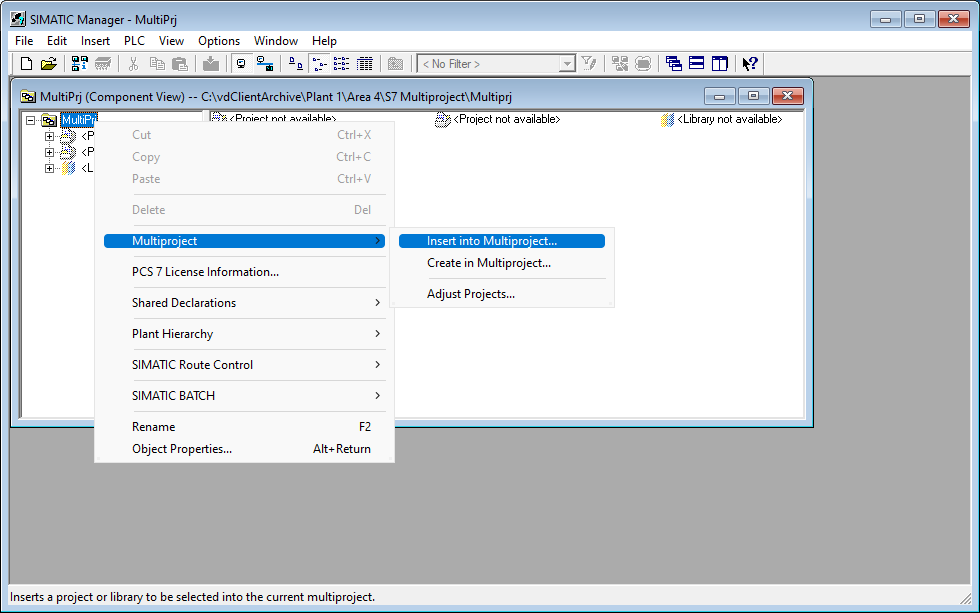

   1. 右键单击 SIMATIC Manager 项目树中的多项目文件夹（在本例中，文件夹名为MultiPrj ）。

   2. 在上下文菜单中，选择 多项目 ->插入到多项目中...。

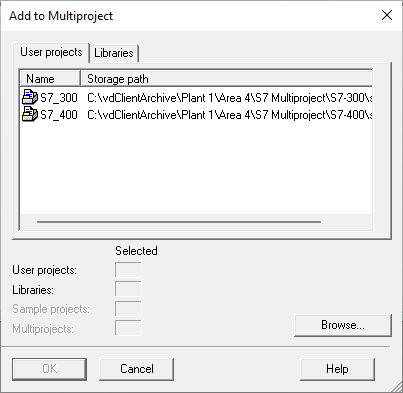

   3. 在 添加到多项目 对话框中，单击 浏览... 按钮。

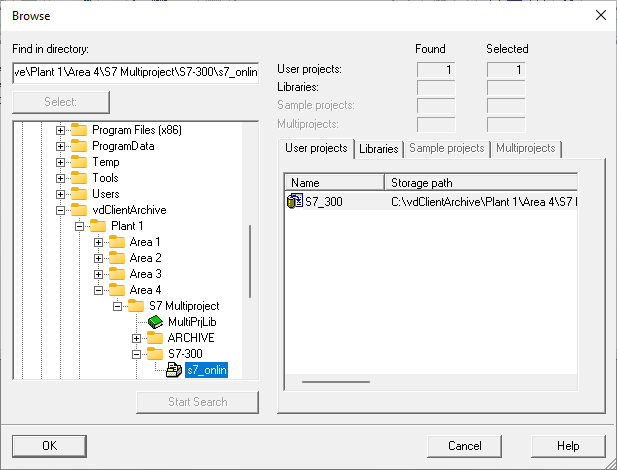

   4. 导航至客户端存档，选择要重新插入 S7 多项目的 S7 项目。



   5. 选择OK 接受路径并重新插入所选项目。

   6. 是 确认任何提示。

   根据需要对其他 S7 项目或库进行重复操作。

6. 调整路径后，关闭 SIMATIC Manager。如果有任何更改，请保存数据。

7. 返回 UserClient 中的 S7 多项目目录，对项目数据进行版本化并签入。

S7 多项目已集成并可管理。现在，您可以创建新版本并自动备份内容。
