安装 SINUMERIK Operate 插件

您可以将插件安装在 NCU （Unix 上的内部人机界面）或 PCU （Windows 上的外部人机界面）上。

在 NCU 上的安装步骤

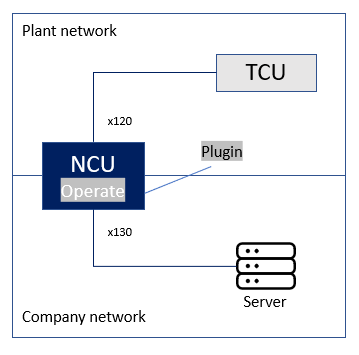

图：NCU 上的 SINUMERIK ONE 插件

您可以在 octoplant 安装程序的 Tools/Sinumerik/Operate 子目录中找到所需的安装文件。每个版本都有一个单独的子目录。

  1. 将设置中的下列文件复制到 /card/addon/sinumerik/hmi/appl 到 HMI上：

    • libVDogUploadSinumerikOperate.so
    • vdoguploadsinumerikoperatedialog.hmi

  2. 将文件 VDogUploadSinumerikOperate.ini 文件从安装目录（/Tools/Sinumerik）复制到 /card/addon/sinumerik/hmi/cfg/ 并根据您的设备进行调整。

  3. 修改 HMI /addon/sinumerik/hmi/cfg/ 中的文件 systemconfiguration.ini。
  4. 在防火墙中启用该端口。

  5. 在 HMI 上的目录 /card/user/system/etc/ 中修改文件 basesys.ini，以便在防火墙中启用该端口。请使用你在文件 VDogUploadSinumerikOperate.ini 中设置的端口。默认端口为 42000。

    示例：

    [LinuxBase]
[...]
FirewallOpenPorts="TCP/5900 TCP/5901 TCP/102 TCP/42000"
[...]

  6. 更改后重新启动机器。

在 PCU 上安装

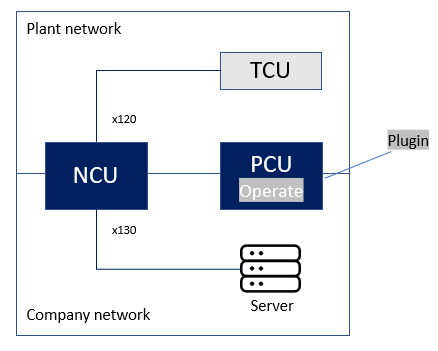

图：PCU 上的 SINUMERIK ONE 插件

  1. 退出 HMI 应用程序。

  2. 将以下文件复制到 {驱动器}:\{安装目录}\Siemens\MotionControl\addon\sinumerik\hmi\appl。

    • VDogUploadSinumerikOperate.dll
    • vdoguploadsinumerikoperatedialog.hmi

    示例：

    • C:\Program Files\Siemens\MotionControl\addon\sinumerik\hmi\appl
    • 将文件 VDogUploadSinumerikOperate.ini 复制到 {驱动器}:\{安装目录}\Siemens\MotionControl\addon\sinumerik\hmi\cfg 并根据您的设备进行相应调整。
    • 修改 HMI /addon/sinumerik/hmi/cfg/ 目录下的文件 systemconfiguration.ini。
    • 在防火墙中输入文件 run_hmi.exe 并激活，这样 octoplant 服务器或上传代理就可以与插件通信。该文件可在目录 {驱动器}:\{安装目录}\Siemens\MotionControl\Siemens\sinumerik\hmi\autostart 中找到。

  3. 重新启动 HMI 应用程序。

常见问题

在 PCU 上运行 HMI 且连接失败时备份 SINUMERIK 840D Operate 项目

解释

该 PCU 仅与 SINUMERIK 的内部网络（通过 x120）相连，octoplant 与外部接口（通过 x130）相连。octoplant 必须与 HMI（标准端口 42000）通信。SINUMERIK (NCU) 不会通过 42000 端口将请求转发至内部网络。octoplant 无法访问 HMI。

解决方案

必须设置路由，以便 SINUMERIK (NCU) 通过 42000 端口将请求转发到内部网络。

要设置此路由，您需要 SINUMERIK 系统的明确 root 权限。您必须直接向西门子公司申请访问权限。

过程

  1. 通过 PuTTY 与 SINUMERIK 建立连接。
  2. 使用用户名root 登录。

  3. 输入命令行：

    iptables -t nat -A PREROUTING -p tcp -i eth0 --dport {端口 Sinumerik Operate Plugin}-j DNAT --to-destination {IP 地址 X120}:{Sinumerik Operate Plugin}

    示例：
    iptables -t nat -A PREROUTING -p tcp -i eth0 -dport 42000 -j DNAT --to-destination 192.168.214.1:42000

  4. 重新启动 SINUMERIK (NCU)。
