配置 Siemens TIA Portal 比较功能
从 TIA Portal V15.1 和 octoplant 101.3.0 开始，项目的原有比较过程在 octoplant 中进行，不需要 TIA Portal 编辑器。不过，没有自动回退机制。如果原有比较无法运行，您可以在 AgentStation.ini 文件中添加一个 INI 条目，以强制执行旧的比较。
如果在进行比较或作业配置的同一设备上安装了 TIA Portal，则可以直接通过 TIA Portal 读出选择要保存的 PLC 的项目信息。
为此，请在 Compare/AgentStation.ini 文件中添加以下条目：
Info
请注意，这可能导致比较或作业配置的加载时间延长。
比较已激活知识保护的块
可以对受密码保护的块进行二进制比较。这种比较可以识别差异，但不会显示详细比较结果。请注意，octoplant 只能在用户提供知识保护密码的情况下，解密受密码保护的块并显示代码。
在比较中包括/不包括当前值
从 TIA Portal V15.1 起，您可以选择在比较中包括/不包括当前值。
-

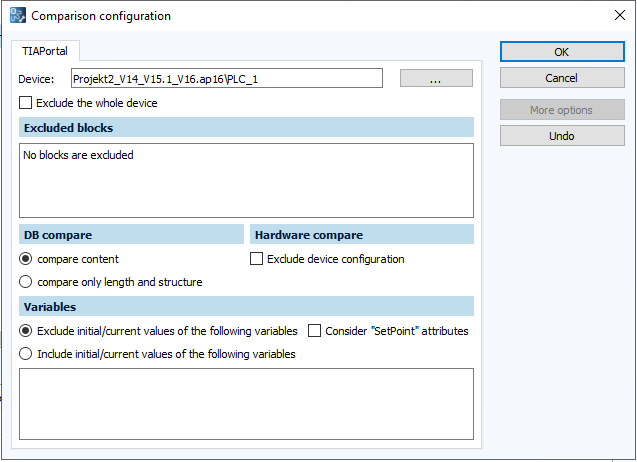

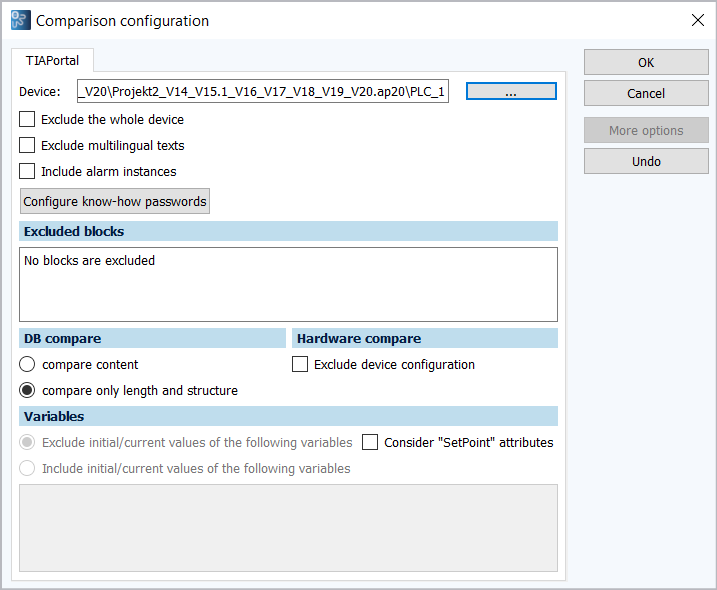

为组件打开 比较配置 对话框。
-
在 DB 比较 区域，激活 比较内容 选项。
-
如有必要，请选择 排除变量的初始值/当前值 ，然后输入相应的变量。
您可以使用不同的语法规则定义包含或排除变量。
Info
- 请勿排除或包含整个部分、变量作用域或区域，如 Static 或 Temp。只能包含或排除实际变量（如单变量、结构成员或数组元素）。
- 指定变量路径（如结构成员或数据块引用）时，用引号括起路径，例如写成
"Struct.Test"。
- 变量名：
Struct_Test- 如果只用名称指定变量，即使该变量与结构成员的名称相匹配，也会在全局范围内包含或排除该变量。
- 单一变量：
测试 - 数组元素：
Array_Test[0]或Array_Test[1] - 整个数组：
Array_Test[*] - 结构成员：
"Struct_Test.Value_1".表示路径。使用路径上的引号可以包含或排除特定的成员变量。
- 整个结构：
"Struct_Test.*" - 特定数据块中的特定变量：
"Data_Block_Name.Variable"- 例如：
"Test_Block_1.Struct_Test" - 此语法也适用于数组、结构体和结构体成员。例如：
"Data_Block_Name.Struct_Test.Value_1"或"Data_Block_Name.Struct_Test.*"
- 例如：

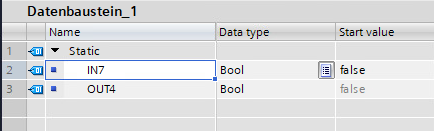

示例：
-
根据是否考虑“SetPoint”属性，可以选择或清除 考虑“SetPoint”属性 复选框。
您有以下比较选项：
- 考虑“SetPoint”属性 已激活：除非 排除/包含 列表中有条目，否则只比较具有此属性的值。这些列表中的条目优先于 SetPoint 属性。
- 禁用 考虑“SetPoint”属性 且启用 排除（无条目）：对所有值进行比较。
- 禁用 考虑“SetPoint”属性 且启用 包含（无条目）：没有值被比较。
考虑 "SetPoint "属性 激活后，变量的包含或排除也可由 SetPoint 属性决定，前提是该属性尚未由“包含/排除列表”中的条目所控制。
-
选择 OK 确认。
使用包含/排除列表时的结果行为
- 包含变量的结果列表：如果配置了包含列表，作业结果只会显示那些明确列为包含的变量。不显示所有其他变量。
- 排除变量的结果列表：如果排除了特定变量，作业结果将只显示未排除的变量或省略输出排除变量。
