配置 Siemens TIA Portal 站点上传作业

上传变体 站点上传 仅适用于 TIA Portal V15.1，是首选方法。

执行站点上传的要求

  • 站点上传 可以在与 octoplant 服务器相同的计算机上执行，也可以在代理上执行。我们建议在安装了代理的计算机上运行 站点上传 并进行比较。请确保以下几点：
    • TIA Portal 项目和 Step7 Pro 使用的所有模块均已安装。
    • TIA Portal 的所有已安装组件均已获得许可授权。
    • 安装的 TIA Portal 版本与创建项目时的版本相同。
  • 必须安装 TIA Portal Openness。
  • 执行 VDog MasterService 或代理的用户账户：
    • 必须具有本地管理员权限
    • 必须是 Siemens TIA Portal Openness 组的成员
    • 不一定要 是本地系统账户
  • 受密码保护的项目和受访问保护的控制器 只能从 TIA Portal 15.1 版本 上传。
  • octoplant 服务器上和 PLC 上的项目语言必须一致。如果项目语言不同，软件上传和站点上传都不会成功。

更多制造商要求请点击此处：

通用要求

  • 安装项目中使用的所有选件包、硬件支持包 (HSP) 和 GSD 文件。要安装 GSD 文件，只能打开一个 TIA Portal 实例。
  • 使用与下载时相同的 TIA Portal 主版本进行上传。
  • 确保安装了最新的 TIA Portal 和 HSP 更新。
  • 设备必须在 TIA Portal 硬件目录中可用。
  • 确保自动化许可管理器中提供所有必需的 TIA Portal 许可证。
  • 如果要上传多个站，设备名称在项目中必须是唯一的。
  • 使用空的 TIA Portal 项目，或确保上传前项目中未使用该设备名称。
  • 项目文本只能以使用的项目语言上传，这些语言在 PLC 属性“多语言支持”中指定。

硬件要求

  • 仅支持硬件控制器。
  • 不支持软件/开放式控制器和故障安全经典控制器。
  • 无法从清空（重置）的 S7-300/400 上传。
  • 300/400 系列 CPU 通过通信处理器 (CP) 连接时，无法进行站点上传。
  • 如果 F-PLC 已配置 PROFIBUS-IO 从站设备，则无法进行站点上传。
  • 如果之前执行过固件更新，然后从 CPU 中取出存储卡，则必须将 CPU 关闭并重新打开一次。
  • 对于旧版 TIA Portal 项目，在站点上传过程中可能会出现以下错误：
  • “无法确定模块类型 [...] 脱机”（例如 SITOP UPS 电池模块和 SENTRON 设备）
  • “硬件配置上传失败 (D0FA)”
  • “无法从 F-CPU 中加载安全相关数据”（适用于配有 F-HMI 或 F-SINAMICS 作为 PN-IO 设备的 F-PLC）
  • 需要安装最新的 TIA Portal / HSP 更新，在相应的 TIA Portal 编辑器中对每个模块和子模块执行“更新模块描述”，重新编译并下载，以启用上传功能。
  • 从 SINUMERIK ONE 的站点上传只考虑 PLC 用户程序部分，不考虑 NC 数据、HMI 数据或其他 PPU/NCU 数据的配置。为此请使用 SINUMERIK Operate 的存档功能。
  • 在 TIA Portal v15.1 中，无法对模块 6ES7 154-8FX00-0ABO V3.2 的控制器执行上传。

软件要求

  • 如果项目属性“块编译时支持仿真”（support simulation during block compilation）与用于站点上传项目下载的数据相对应的设置不一致，将会导致程序块属性的差异。
  • 只有已发布的库类型才会被上传，并自动添加到项目库中。
  • 如果项目库中缺少测试版本所基于的已发布库类型版本，则在上传过程中会跳过那些与处于“测试中”状态的库类型连接的程序块和 PLC 数据类型。
  • 从 octoplant 101.3.0 起，无论使用多少代理，执行上传都需要一个 TIA Portal 许可证。

网络要求

  • 不支持 S7 路由（例如，另一个 CPU 作为中间路由器）。
  • 不支持网络地址端口转换 (NAPT)。
  • 在防火墙、路由器或管理交换机中，为 PG/PC 设备打开目标端口 TCP 102（SIMATIC-S7 服务），并允许其使用任意源端口进行 IPv4 通信。
  • 如果是虚拟局域网（VLAN），路由器/交换机必须支持某些 PROFINET 功能。
  • 上传前必须在相应的 TIA Portal 对话框或 TIA Portal Openness 中选择与 PLC 相连的适当 PG/PC 接口（网络适配器）。
  • 必须使用与 PG/PC 连接的 PLC（或 CM/CP） PROFINET 接口的 IP 地址（或 DNAT 的公共 IP 地址）。
  • 确保不同网络层的 PG/PC 和 PLC（或 CM/CP）之间只有一条可能的网络路由。
  • 在使用 SCALANCE 设备设置路由器的情况下，必须在 PLC 所在网络中激活 TIA 接口 设置，才能转发设备信息。

安全性要求

  • 应停用 TIA Portal 菜单 联机 中的设置 只使用传统 PG/PC 通信，否则，设置为只允许安全 PG/PC 通信的 CPU 将无法再联机（适用于 TIA Portal V17 及更新版本）。
  • 上传配置时，在相应的 TIA Portal 对话框或 TIA Portal Openness 中输入相应的 PLC 访问保护级别密码（如果已配置）。

安全要求

  • 在 安全管理编辑器 中激活 从 F-CPU 启用一致上传 设置（适用于 TIA Portal V14 SP1 及更新版本）。该设置默认处于禁用状态，因为启用后会增加下载到 PLC 的时间。
  • 在使用 F-CPU 的情况下，所使用的项目语言必须在上传之前在空项目中激活，以确保安全相关项目数据的一致性。

PLC 功能

PLC 功能 V15.1 V16 V17 V18
站点上传 S7-1200 CPU 固件 >= 4.0 ✓ ✓ ✓ ✓
站点上传 S7-1500(F) CPU 固件 >= 2.1，包括 SIMATIC 驱动控制器 ✓ ✓ ✓ ✓
与固件 >= V2.9 的 S7-1500(F) CPU 进行证书处理和安全通信 - - ✓ ✓
上传带有新部件号的 S7-1500(F) CPU 备件 更新 8 ✓ ✓ ✓
读取来自 S7-1200 CPU 和 S7-1500(F) CPU 的联机指纹数据，以便在上传之前快速进行站点比较 - ✓ ✓ ✓
在上传过程中还原程序块、PLC 数据类型和 PLC 标签的组结构 - - ✓ ✓

外围功能

外围功能 V15.1 V16 V17 V18
将带有 F-HMI 的 F-PLC 作为 PN-IO 设备上传 - - 更新 6 ✓
将 F-PLC 与 F-SINAMICS 一起作为 PN-IO 设备上传 - - 更新 6 ✓
将 PLC 与 SENTRON (PAC、COM) 一起作为 PN-IO 设备上传 仅通过 GSDML 仅通过 GSDML 更新 2 ✓
与 PLC 一起配置的 PN/PN 耦合器 仅通过 GSDML 更新 6 更新 2 ✓
与 PLC 配置的 IE/PB 链接 更新 6 更新 3 ✓ ✓

网络功能

网络功能 V15.1 V16 V17 V18
PG/PC 与 CPU 之间的直接网络连接 ✓ ✓ ✓ ✓
PG/PC 与 CPU 的 CM/CP 之间的直接网络连接 ✓ ✓ ✓ ✓
通过带有 IP 或 DNAT 路由的路由器在 PG/PC 和 CPU 之间建立网络连接 ✓ ✓ ✓ ✓
通过 IP 或 DNAT 路由器在 PG/PC 和 CPU 的 CM/CP 之间建立网络连接 - 仅通过 Openness 更新 t.b.a. 更新 6 仅通过 Openness ✓

步骤

  1. 创建 TIA Portal 上传类型的作业。

    对于 S7-300/S7-400 控制器，建议在 比较策略 下选择值 前一备份 <-> 备份，因为在比较 服务器版本 <-> 备份 中总会存在差异。

  2. 进入 TIA Portal 设置 部分。

  3. 选择 站点上传 上传变体。

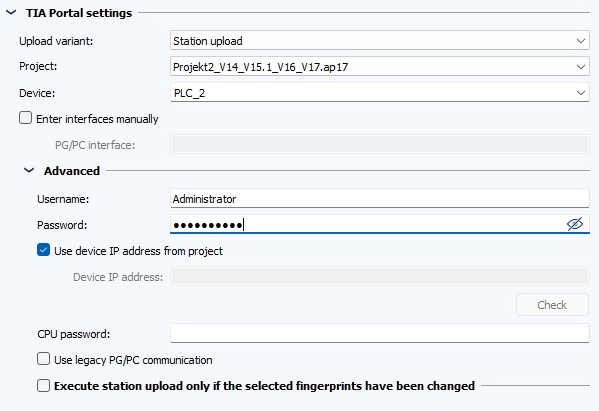

    图：作业配置，TIA Portal 设置部分，站点上传上传变体

  4. 如果组件包含多个项目文件，请从 项目 下拉菜单中选择所需的项目。

  5. 从 设备 下拉菜单中选择项目的 CPU。

    对于 专业技术保护，TIA Portal 提供了通过用户名和密码保护整个项目的选项。

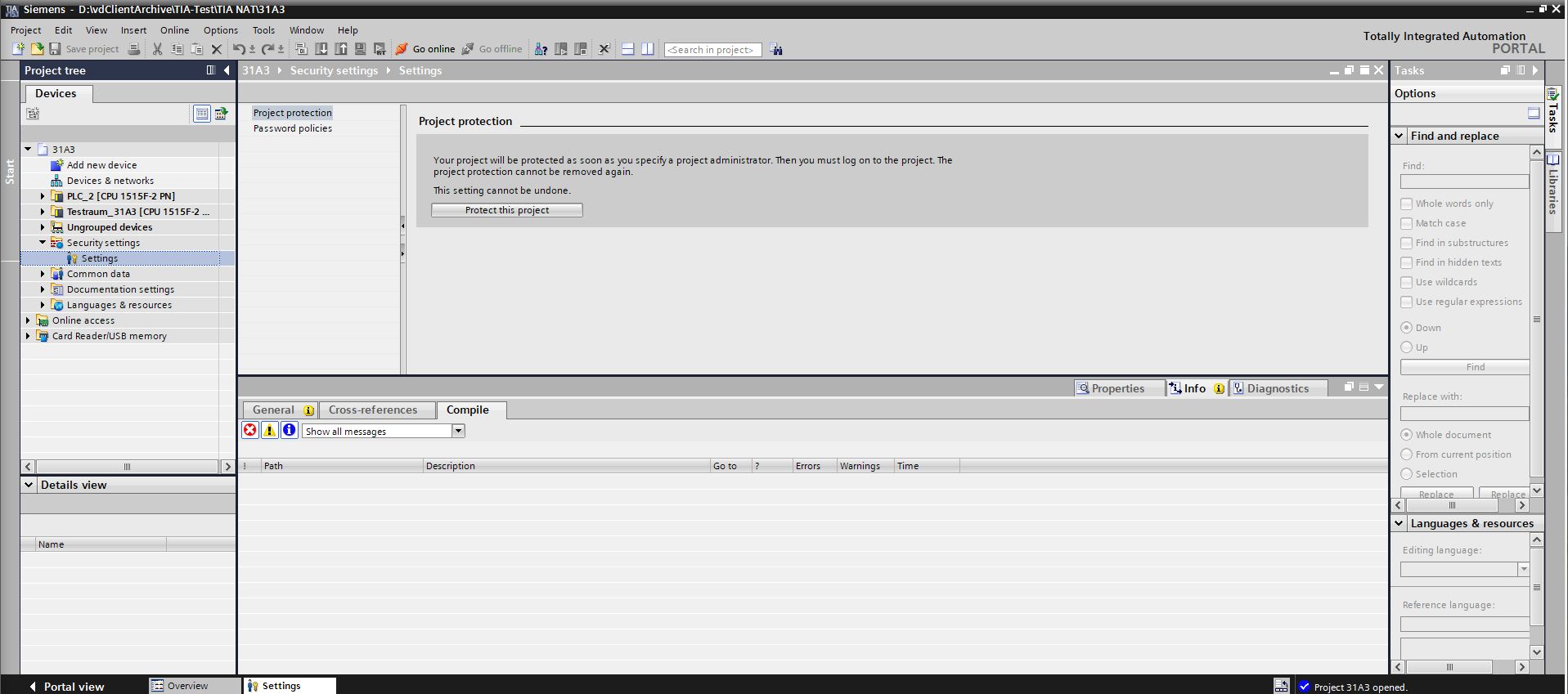

    图：TIA Portal，设置项目保护

  6. 接口会自动确定。要手动输入，请选择 手动输入接口 复选框。

  7. 在相应字段中输入 PG/PC 接口 和 插槽。

    PG/PC 接口可在 TIA Portal 中的以下位置找到：

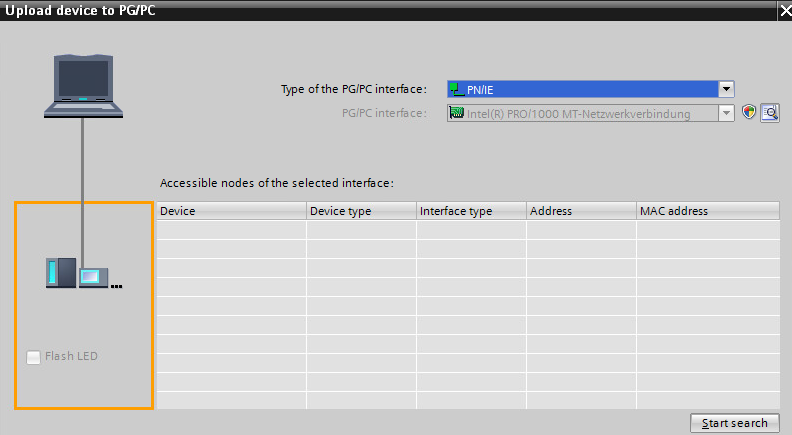

    图：TIA Portal，PG/PC 界面显示

  8. 自 TIA Portal V15.1 起，受密码保护的项目也可进行上传和比较。在 高级 部分，输入受密码保护项目的登录信息。

    Info

    您可以通过打开项目时的登录凭证提示，来识别受密码保护的项目：

    图：TIA Portal，项目保护，用户数据规范

  9. 如果设备的 IP 地址与项目的不同，例如使用 NAT 路由，则必须输入设备的 IP 地址。例如，使用 NAT 路由器时，请清除 使用项目中的设备 IP 地址 复选框，然后在 设备 IP 地址 字段中输入 IP 地址。

    选择 Check 按钮，检查您输入的 IP 地址是否可以访问。

  10. 如果设备是带安全功能的控制器 (F-CPU)，请在 CPU 密码 字段中输入设备的密码。

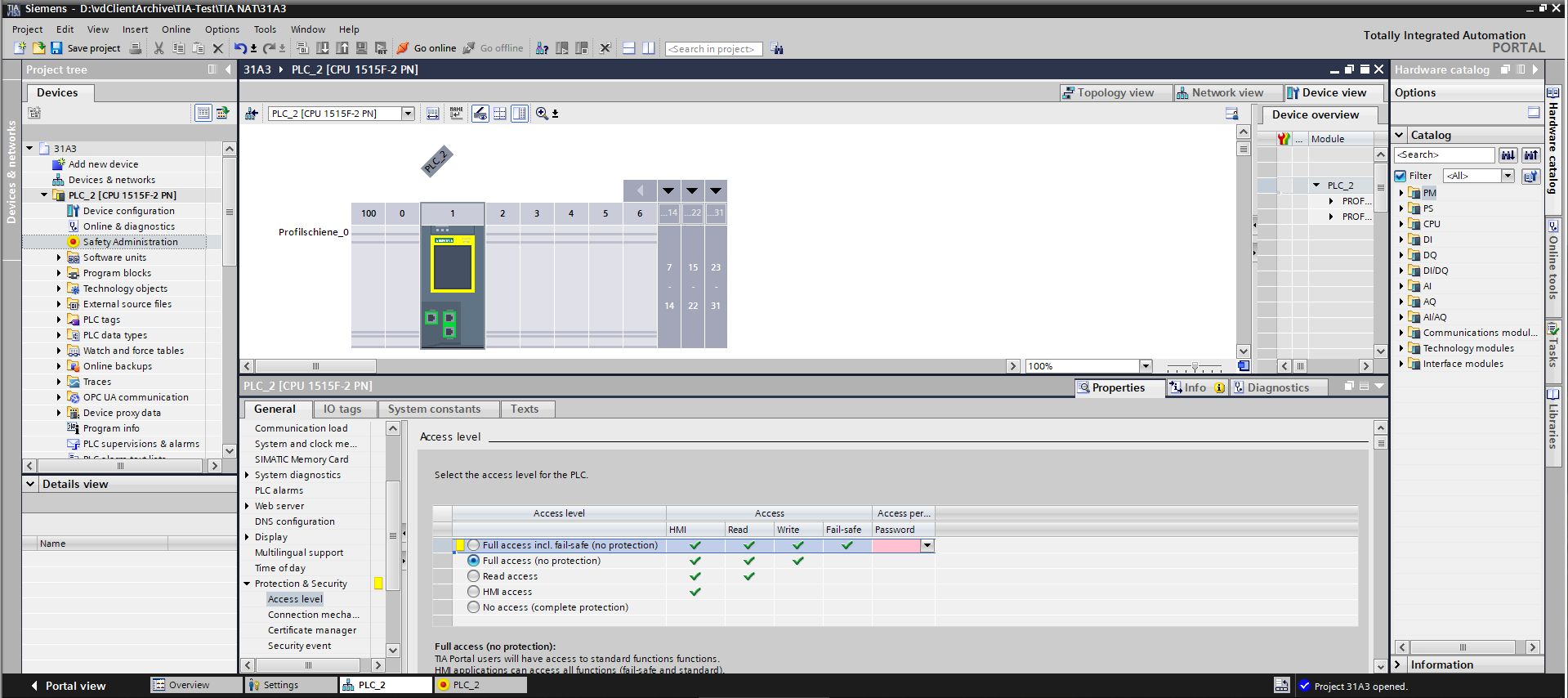

    图：TIA Portal，F-CPU，输入密码

  11. 自 TIA Portal V17（固件 V2.9）起，通信默认是加密的。不过，您可以勾选 使用旧版 PG/PC 通信 复选框，以便使用传统的非加密通信方式。

  12. 如果勾选 仅在被选中的指纹改变时进行站点上传 复选框，就会显示可单独选择进行比较的指纹列表。

    上传前，所选指纹的状态会与上次保存的备份进行比较。如果指纹状态相同，则不执行站点上传。最后一次备份将作为上传结果。此时不会保存实际值。

    图：作业配置，TIA Portal 设置部分，站点上传上传，指纹

  13. 在 TIA Portal 中，选择功能 允许从 F-CPU 持续加载。

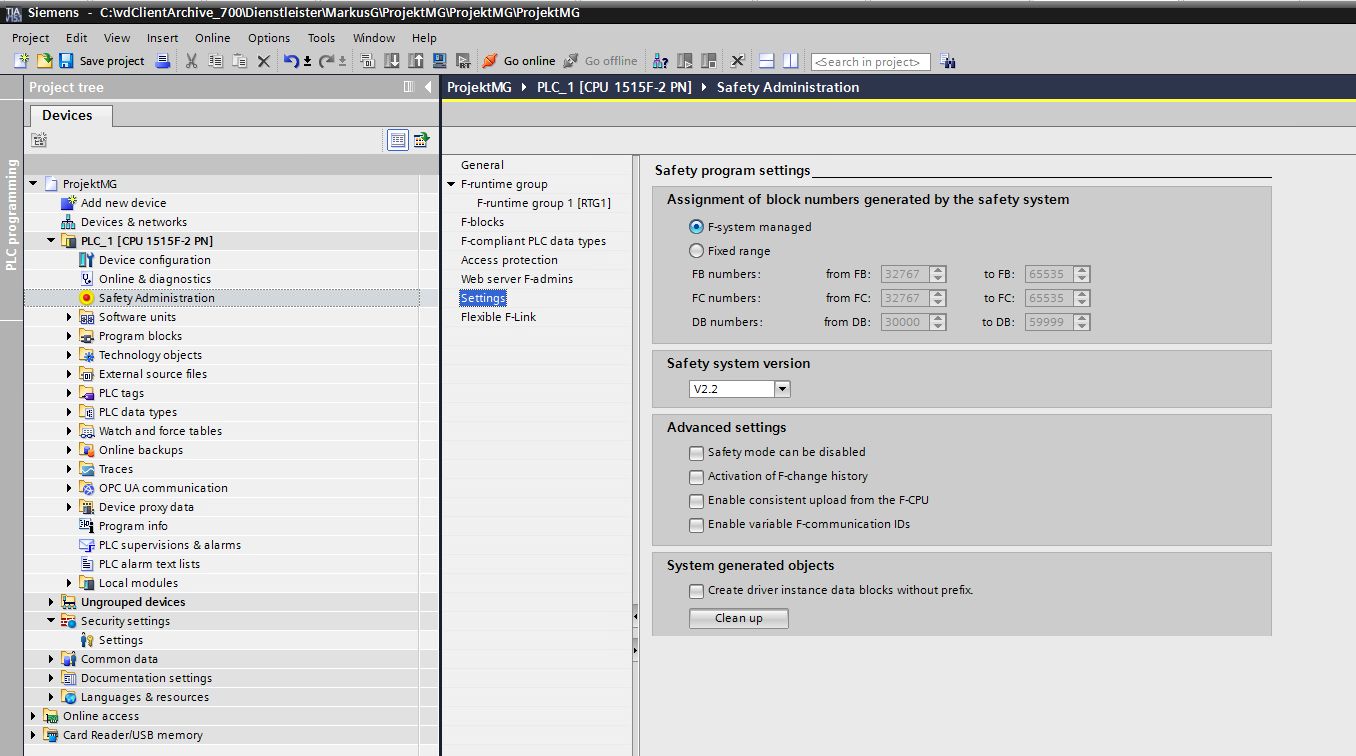

    图：TIA Portal：从 F-CPU 持续加载

在站点上传过程中，将使用 TIA Openness 创建备份。可以对备份进行详细比较和还原。实际值会被保存，并根据配置进行比较。站点上传支持例如受密码保护的项目、NAT 路由 和 CPU 密码等功能。

调试模式

如果发生 事件日志 中未列出的错误，您可以选择为 站点上传 激活 调试模式。激活调试模式后，TIA Portal 将以图像界面启动。如果出现错误，程序会等待 2 分钟，直到关闭 TIA Portal。

Info

如果激活了调试模式，则必须将执行服务作为应用程序运行。具体步骤参见 将代理作为应用程序启动。

调试模式在以下目录中的文件 AgentStation.ini 中激活：

  • 服务器：D:\vdServerArchive\VD$A\Configuration\Upload
  • 代理：D:\vdAgentArchive\VD$A\Configuration\Upload

如果 upload 目录或 AgentStation.ini 文件尚未存在，则必须创建它们。

在文件 AgentStation.ini 中添加以下部分：

[TIAPortal]
DebugMode=Y
