SINUMERIK Operate Plugin installieren

Sie können das Plugin entweder auf einer NCU (interne HMI auf Unix) oder einer PCU (externe HMI auf Windows) installieren.

Installation auf der NCU

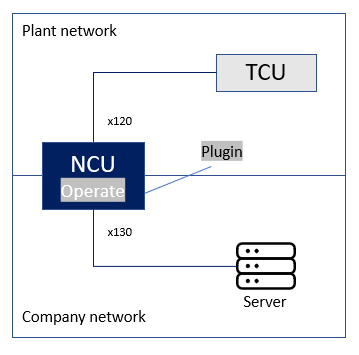

Abbildung: SINUMERIK ONE Plugin auf der NCU

Die erforderlichen Installationsdateien finden Sie im versiondog Setup unter /Tools/Sinumerik/Operate. Für jede Version ist ein separates Unterverzeichnis vorhanden.

  1. Kopieren Sie folgende Dateien aus dem Setup in das Verzeichnis /card/addon/sinumerik/hmi/appl auf der HMI:
    • libVDogUploadSinumerikOperate.so
    • vdoguploadsinumerikoperatedialog.hmi
  2. Kopieren Sie die Datei VDogUploadSinumerikOperate.ini aus dem Setup (/Tools/Sinumerik) nach /card/addon/sinumerik/hmi/cfg/und passen Sie sie an Ihr Gerät an.
  3. Passen Sie die Datei systemconfiguration.ini unter/addon/sinumerik/hmi/cfg/auf der HMI an.
  4. Schalten Sie in der Firewall den Port frei.
  5. Passen Sie die Datei basesys.ini im Verzeichnis/card/user/system/etc/auf der HMI an, um den Port in der Firewall freizugeben. Verwenden Sie dabei den Port, den Sie in der Datei VDogUploadSinumerikOperate.ini eingestellt haben. Der Standardport ist 42000.

  6. Beispiel:

    [LinuxBase]
[...]
FirewallOpenPorts="TCP/5900 TCP/5901 TCP/102 TCP/42000"
[...]

  7. Starten Sie die Maschine nach dieser Änderung neu.

Installation auf der PCU

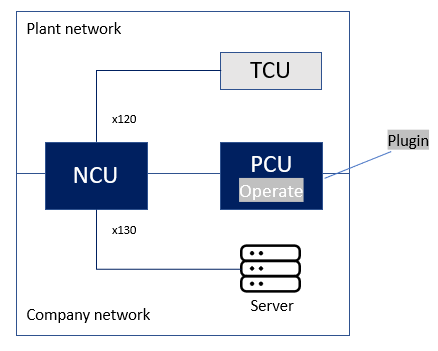

Abbildung: SINUMERIK ONE Plugin auf der PCU

  1. Beenden Sie die HMI Anwendung.

  2. Kopieren Sie die folgenden Dateien nach {Laufwerk}:\{Installationsverzeichnis}\Siemens\MotionControl\addon\sinumerik\hmi\appl .

    • VDogUploadSinumerikOperate.dll
    • vdoguploadsinumerikoperatedialog.hmi

  3. Beispiel:

    • C:\Programme\Siemens\MotionControl\addon\sinumerik\hmi\appl
    • Kopieren Sie die Datei VDogUploadSinumerikOperate.ini nach {Laufwerk}:\{Installationsverzeichnis}\Siemens\MotionControl\addon\sinumerik\hmi\cfg und passen Sie sie an Ihr Gerät an.
    • Passen Sie die Datei systemconfiguration.ini im Verzeichnis/addon/sinumerik/hmi/cfg an.
    • Tragen Sie in der Firewall die Datei run_hmi.exe ein und schalten Sie diese frei, damit der versiondog Server oder Upload Agent mit dem Plugin kommunizieren kann. Die Datei finden Sie im Verzeichnis {Laufwerk}:\{Installationsverzeichnis}\Siemens\MotionControl\Siemens\sinumerik\hmi\autostart.
  4. Starten Sie die HMI Anwendung neu.

FAQ

SINUMERIK 840D Operate Projekte sichern, wenn HMI auf einer PCU läuft und die Verbindung ausfällt

Erläuterung

Diese PCU ist nur mit dem internen Netzwerk (über x120) der SINUMERIK verbunden, versiondog ist mit dem externen Interface (über x130) verbunden. versiondog muss mit dem HMI kommunizieren (Standard Port 42000). Die SINUMERIK (NCU) leitet die Anfragen über Port 42000 nicht an das interne Netz weiter. Das HMI ist für versiondog nicht erreichbar.

Lösung

Es muss eine Route eingerichtet werden, damit die SINUMERIK (NCU) die Anfragen über Port 42000 an das interne Netz weiterleitet.

Um diese Route einzurichten, benötigen Sie explizite Root-Rechte auf dem SINUMERIK-System. Diese Root-Rechte können Sie nur bei der Firma Siemens beantragen.

Vorgehensweise

  1. Stellen Sie über PuTTY eine Verbindung zur SINUMERIK her.
  2. Melden Sie sich mit dem Benutzernamen "root" an (Sie müssen den Zugang bei Siemens beantragen).

  3. Geben Sie die Kommandozeile ein:
    iptables -t nat -A PREROUTING -p tcp -i eth0 --dport {Port Sinumerik Operate Plugin}-j DNAT --to-destination {P-Adresse X120}:{Sinumerik Operate Plugin}
    Beispiel:
    iptables -t nat -A PREROUTING -p tcp -i eth0 --dport 42000 -j DNAT --to-destination 192.168.214.1:42000

  4. Starten Sie die SINUMERIK neu (NCU).
