Software Upload durchführen

Voraussetzungen zur Ausführung eines Software Uploads

• Der Software Upload kann entweder auf demselben Rechner wie der versiondog Server oder auf einem Agent ausgeführt werden. Wir empfehlen, dass der Software Upload und der Vergleich auf einem Rechner mit Agents durchgeführt werden. Stellen Sie bitte sicher, dass:
  • alle vom TIA Portal Projekt genutzten Module und zusätzlich Step7 Pro installiert sind,
  • alle installierten Komponenten des TIA Portals lizenziert sind,
  • die installierte Version von TIA Portal mit der Version, mit der das Projekt erstellt wurde, identisch ist
• Siemens TIA Portal Openness muss installiert sein.
• Der Benutzeraccount, der den VDog MasterService oder die Agents ausführt, muss über lokale Administratorrechte verfügen. Dieser Benutzeraccount muss Mitglied in der Gruppe Siemens TIA Portal Openness sein.
• Die Projektsprache der Projekte auf dem versiondog Server und auf der SPS müssen übereinstimmen. Sollte sich die Sprache der Projekte unterscheiden, kann weder Software Upload noch Station Upload erfolgreich durchgeführt werden.
• Der Bildschirmschoner muss deaktiviert sein.
• Der Windows-Benutzer muss immer angemeldet sein und der Bildschirm darf nicht gesperrt sein.

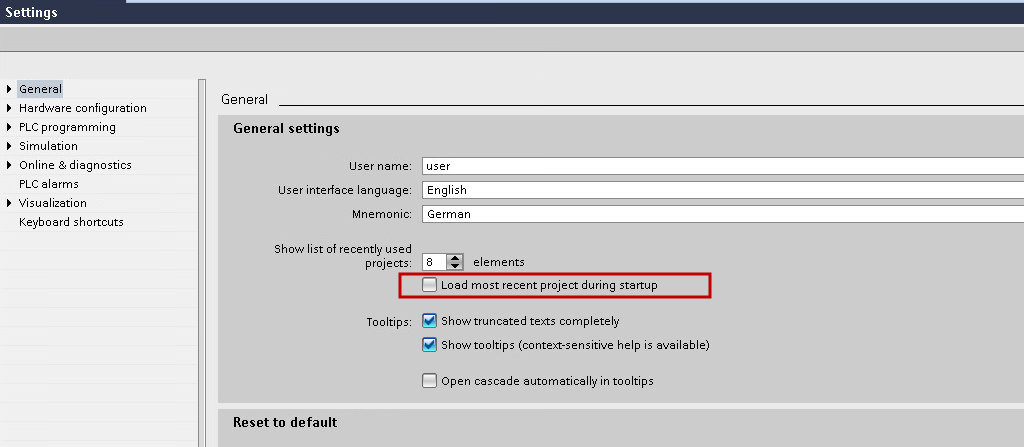

• In TIA Portal muss die Option: Zuletzt geöffnetes Projekt beim Start laden deaktiviert sein.



• Das Projekt, das gesichert werden soll, muss zuvor auf dem TIA Portal Gerät online gewesen sein.



• Das eingecheckte TIA-Projekt muss folgende Voraussetzungen erfüllen:

  • In Unterverzeichnissen des TIA Portal Projektbaums dürfen sich keine individuellen CPUs befinden.
  • Der Schnittstelle muss eine IP-Adresse zugewiesen sein. Die Option IP Protocol (Anpassen der IP-Adresse direkt am Gerät erlauben) muss deaktiviert sein. Stellen Sie bitte sicher, dass alle Online-Einstellungen korrekt sind:
  • Stellen Sie auf dem Rechner, der den Job ausführen soll (Server oder Agent) über TIA Portal eine Onlineverbindung mit dem Projekt her. (Dabei darf der erweiterte Konfigurationsdialog nicht angezeigt werden).
  • Es ist zwingend notwendig, dass TIA Portal eine Verbindung zu dem Gerät herstellen kann. Ist z. B. ein NAT-Router zwischen versiondog Server und CPU, muss TIA Portal auf einem Agent installiert werden, der im selben Netzwerk wie die CPU ist.

  Warning

  versiondog steuert und führt den TIA Portal Job selbsttätig durch. Während der Job läuft, dürfen Sie keine Taste drücken und nicht mit der Maus klicken.

Vorgehensweise

1. Starten Sie den AdminClient und öffnen Sie das Modul Jobs.
2. Wählen Sie Ihre TIA Portal Komponente im Projektbaum aus.
3. Klicken Sie in der Menüleiste auf den Button Erstellen oder ziehen Sie die Komponente per Drag-and-drop in den Bereich Jobs.
4. Prüfen Sie, ob im Bereich Jobkonfiguration der Uploadtyp TIA Portal angezeigt wird.
5. Konfigurieren Sie die Abschnitte Allgemein, Benachrichtigung, Upload und Vergleich und Automatische Versionserstellung nach Jobausführung. Die Abschnitte Benachrichtigung und Automatische Versionserstellung nach Jobausführung werden nur angezeigt, wenn die erforderlichen Einstellungen vorgenommen wurden. Wenn Sie mit Agents arbeiten (versiondog Server und die TIA Portal Software sind nicht auf demselben Rechner installiert), müssen diese über die Kommunikationsparameter des Projekts konfiguriert werden. Die Agenten müssen vorher installiert werden. Um die aktuellen Werte zu speichern, wählen Sie die Speicherstrategie Backup immer speichern (vorheriges Backup behalten, auch wenn gleich).

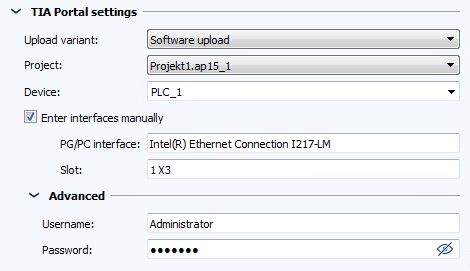

6. Wählen Sie in den TIA-Portal Einstellungen die Uploadvariante aus.



   1. Wählen Sie das gewünschte Projekt in der Dropdown-Liste Projekt aus.
   2. Wählen Sie in der Dropdown-Liste Gerät eine CPU des Projekts aus.
   3. Die Schnittstelle wird automatisch ermittelt. Um sie trotzdem manuell einzugeben, aktivieren Sie die Checkbox Schnittstellen manuell eingeben.

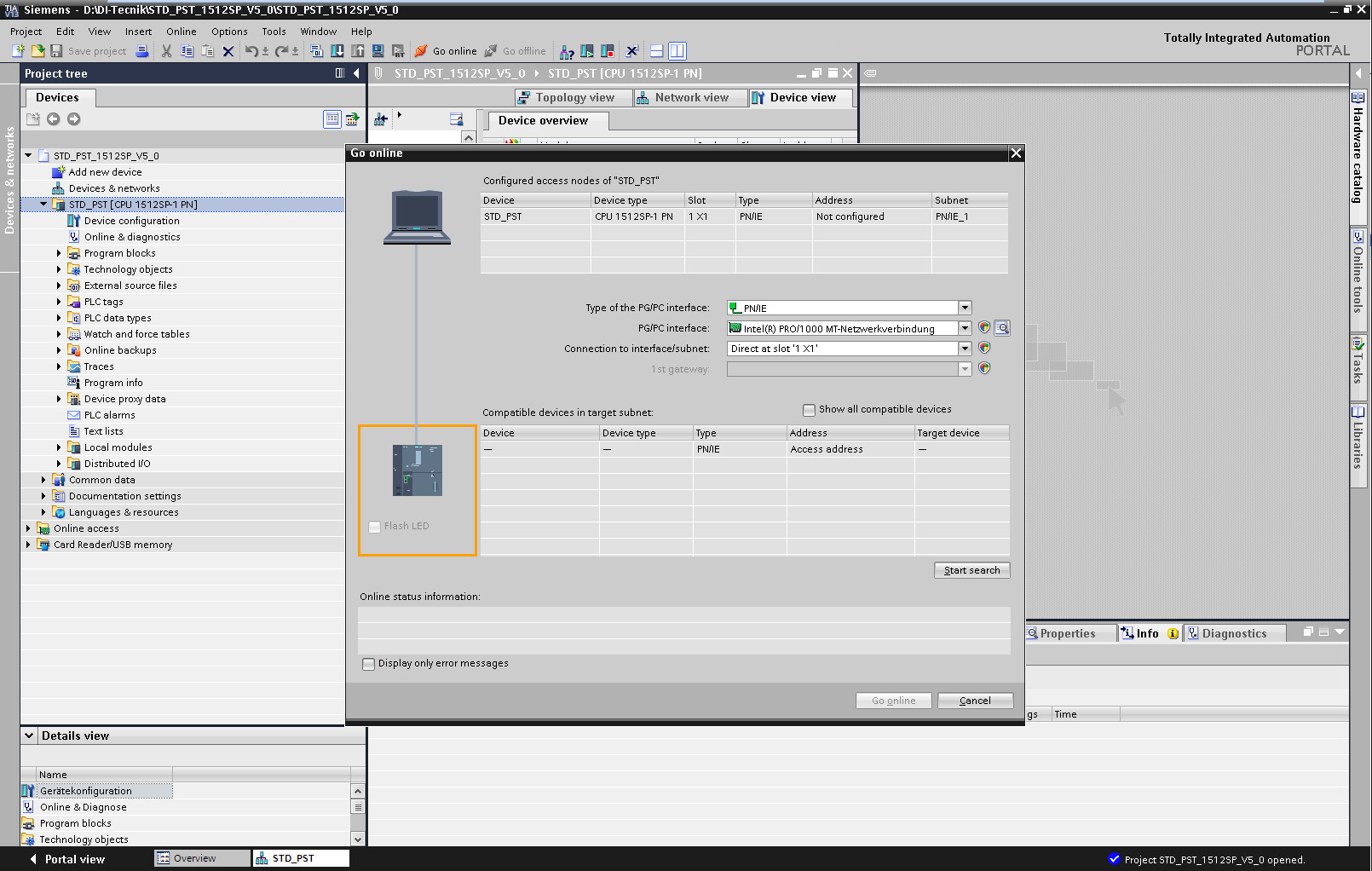

   4. Geben Sie in den entsprechenden Feldern die PG/PC-Schnittstelle und den Steckplatz ein. Die PG/PC-Schnittstelle finden Sie im TIA Portal an folgender Stelle:



   5. Ab TIA Portal V15.1 ist der Upload und der Vergleich auch für passwortgeschützte Projekte möglich. Geben Sie in dem Fall im Abschnitt Erweitert die Anmeldeinformationen für das passwortgeschützte Projekt ein.

Das Backup wird über das TIA Portal erstellt. Ein Detailvergleich und die Wiederherstellung mit einem Backup ist möglich.
