Unterstützte Verbindungswege

Nachfolgend sind die häufigsten Netzwerkverbindungswege für den Zugriff vom versiondog Server zum SINUMERIK-System dargestellt.
Diese können Sie bei der Jobkonfiguration als Zugriffspfad auswählen und Details dazu konfigurieren.

Zugriffspfade

(0382) PC > [MPI/PROFIBUS] > Gateway > [MPI/PROFIBUS] > NC

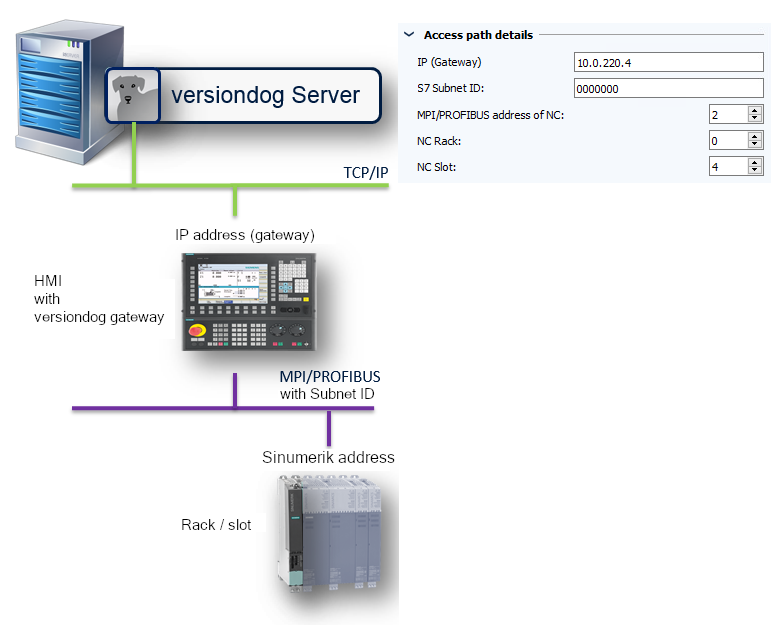

Abbildung: Zugriffspfad 0341

  • Dieser Pfad beinhaltet eine TCP/IP-Verbindung über ein Gateway zu einem MPI/PROFIBUS-Netzwerk, das den Zugang zur numerischen Steuerung (NC) ermöglicht.
  • Wird häufig in SINUMERIK Powerline Systemen verwendet.

(0381) PC > [MPI/Profibus] > NC

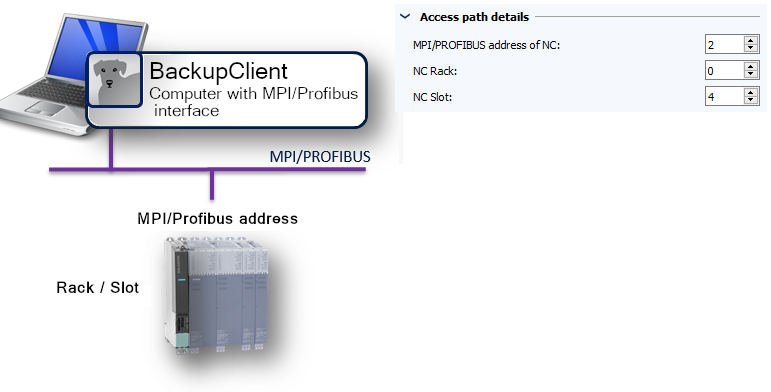

Abbildung: Zugriffspfad 0381

  • Eine direkte MPI/PROFIBUS-Verbindung vom PC zur NC.
  • Wird in Konfigurationen verwendet, in denen kein zwischengeschalteter Netzübergang erforderlich ist.

(0382) PC > [MPI/PROFIBUS] > Gateway > [MPI/PROFIBUS] > NC

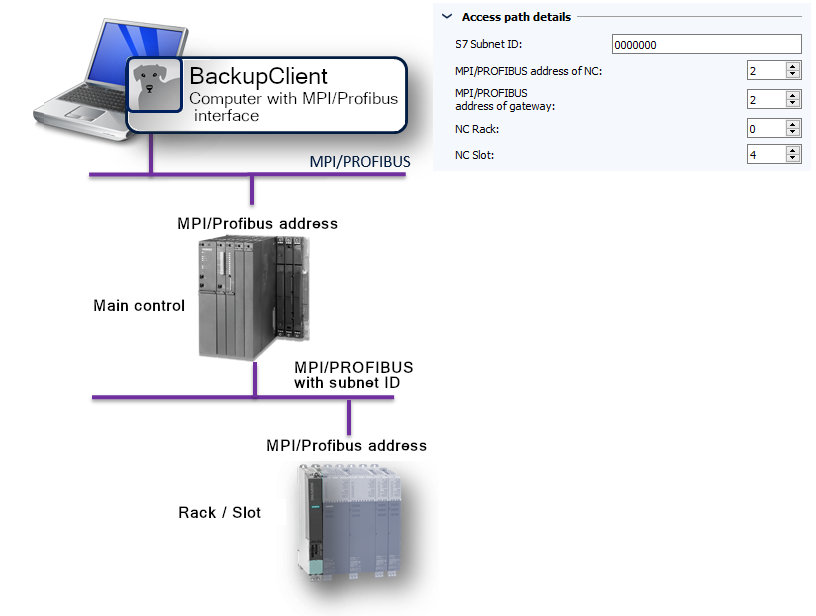

Abbildung: Zugriffspfad 0382

  • Beinhaltet eine MPI/PROFIBUS-Verbindung über ein Gateway zum Übergang innerhalb des MPI/PROFIBUS-Netzes.
  • Einsetzbar für komplexe Netztopologien in SINUMERIK Powerline Systemen.

(0382) PC > [MPI/PROFIBUS] >Gateway > [MPI/PROFIBUS] > NC

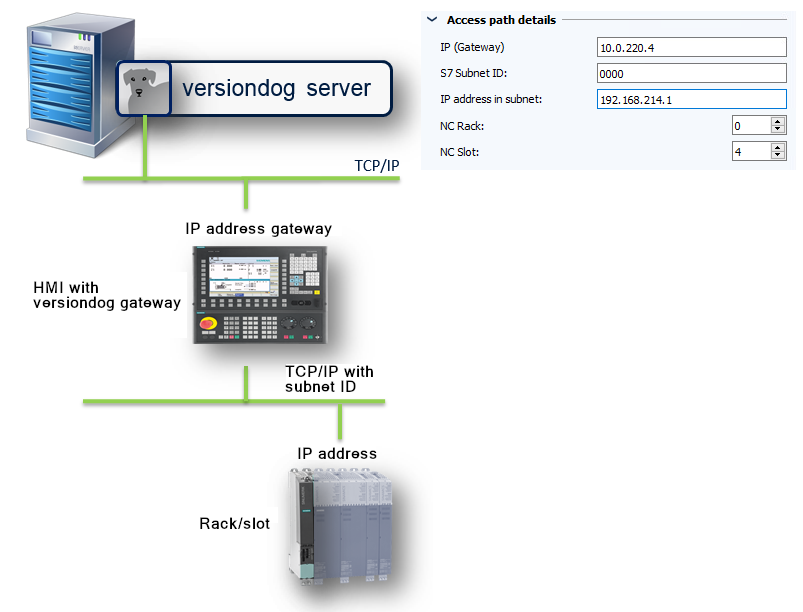

Abbildung: Zugriffspfad 0346

  • Verwendet einen TCP/IP-Netzwerkübergang über ein Gateway zur Verbindung mit der NC.
  • Typischerweise verwendet für SINUMERIK Solution Line Systeme.

(0382) PC > [MPI/PROFIBUS] >Netzübergang > [MPI/PROFIBUS] > NC

  • Stellt eine TCP/IP-Verbindung über einen Converter her, der dann die Schnittstelle zum MPI-Netz für den NC-Zugriff bildet.
  • Nützlich, wenn die direkte MPI-Schnittstelle auf dem PC nicht verfügbar ist.

(0382) PC > [MPI/PROFIBUS] >Netzübergang > [MPI/PROFIBUS] > NC

  • Verwendet eine TCP/IP-Verbindung über einen Converter, um sich mit dem PROFIBUS-Netzwerk zu verbinden, bevor es die NC erreicht.
  • Geeignet für Anlagen, die einen PROFIBUS-Zwischenkreis benötigen.

Info

  • Achten Sie auf die korrekte Konfiguration von Gateways und Convertern, wenn Sie einen Zugriffspfad auswählen, der Netzwerkübergänge beinhaltet.
  • Prüfen Sie die Kompatibilität mit den Systemen SINUMERIK 840D Powerline oder Solution Line, bevor Sie einen Zugriffspfad anwenden.
  • Verwenden Sie die in versiondog verfügbaren Diagnosetools, um die Verbindungswege zu überprüfen und ggf. Fehler zu beheben.
