Configurar la comparación para Siemens TIA Portal

Si el TIA Portal está instalado en el mismo dispositivo en el que se realiza la comparación o la configuración de la tarea, es posible leer la información del proyecto para seleccionar el PLC que se guardará directamente a través del TIA Portal.

Para ello, añada la siguiente entrada al archivo Compare/AgentStation.ini:

[TIAPortal]
NativeDevEq=Y

Tenga en cuenta que esto puede provocar tiempos de carga más largos para la comparación o la configuración de la tarea.

Comparación de bloques con know-how protection

Es posible realizar una comparación binaria de bloques protegidos por contraseña. Este tipo de comparación reconoce las diferencias, pero no las muestra en detalle. Aviso: versiondog sólo puede descifrar bloques protegidos por contraseña y mostrar el código si el usuario proporciona las contraseñas de acceso.

Incluir/excluir valores actuales en la comparación

A partir de versiondog versión 9.0 y TIA Portal V15.1, tiene la opción de incluir/excluir valores actuales en la comparación.

  1. Abra el cuadro de diálogo **Configuración de comparación ** para su componente.

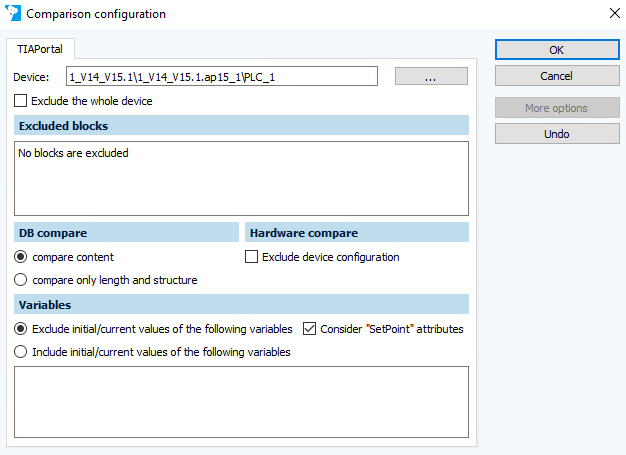

    Imagen: Diálogo de configuración de comparación

  2. En el área Comparar BD, active la opción Comparar contenido.

  3. Si es necesario, seleccione Excluir valores iniciales/actuales de las variables e introduzca las variables correspondientes. Las variables dentro de una estructura de grupo de variables (bloques de datos) se especifican en el formato Grupo.Variable.

    Ejemplo:

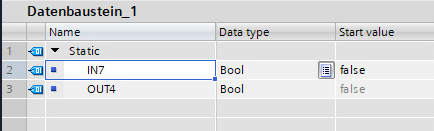

    Imagen: Ejemplo de grupo de variables

    En el ejemplo anterior, la variable IN7 se especifica en el formato Static.IN7. Las demás variables de este grupo (por ejemplo, OUT4) no se excluyen de la comparación ni se incluyen en ella en este caso. Especifique todas las variables de un grupo con Group.*, por ejemplo Static..*.

  4. Dependiendo de si deben tenerse en cuenta los atributos "SetPoint", puede activar o desactivar la casilla de control Considerar atributos "SetPoint".

    Dispone de las siguientes opciones de comparación:

    • Considerar atributos "SetPoint" activado: Sólo se comparan valores con este atributo (a menos que haya alguno en excluir/incluir).
    • Considerar atributos "SetPoint" desactivado y excluir activado (sin entradas) -> se comparan TODOS los valores.
    • Considerar atributos "SetPoint" desactivado y include activado (sin entradas) -> se compara el valor NONE.

  5. Seleccione OK para confirmar.
