Configurar rutas de conexión para MITSUBISHI MELSOFT GX Works3

  1. Abra el MELSOFT GX Works3 Editor.

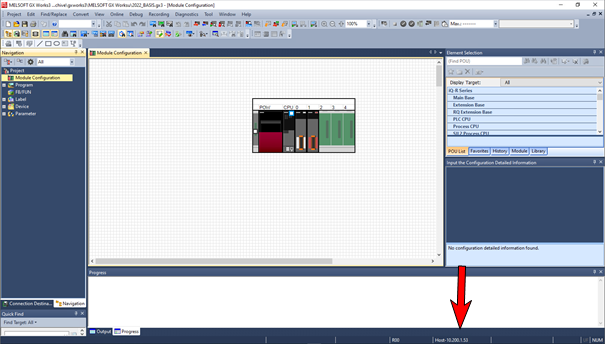

  2. Cargue la IP en el proyecto de la última versión. Si la IP no es correcta desde el punto de vista del servidor/agente, modifíquela.

    Imagen: GX Works3 Ruta de acceso 1

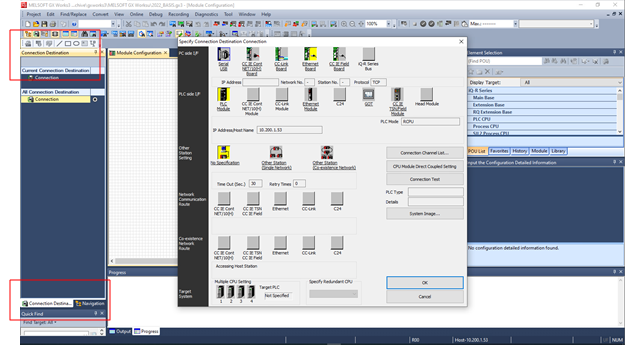

  3. Seleccione la pestaña destino de la conexión en la zona izquierda del editor y seleccione el botón conexión.

    Imagen: GX Works3 Ruta de acceso 2

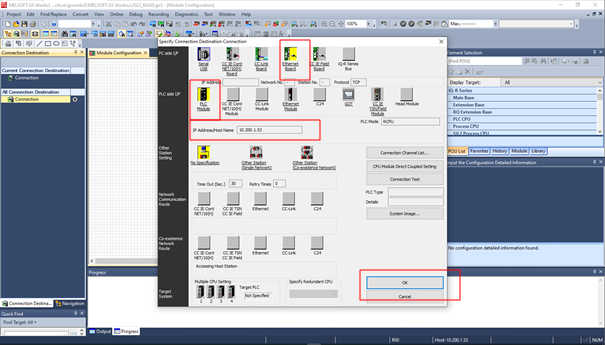

  4. Configure la conexión según sea necesario. Para ethernet, las opciones ethernet board y PLC module son suficientes. Puede configurar la IP haciendo doble clic en PLC module.

  5. Después de introducir la IP, vuelva a comprobarla en el cuadro de diálogo principal.

Imagen: GX Works3 Ruta de acceso 3

  1. Seleccione Aceptar para confirmar.
  2. Guarde el proyecto modificado y cree una nueva versión en versiondog (versión sin diferencias).
