Configuración de tareas para Siemens TIA Portal con la variante carga de estación

La variante de carga Carga de estación sólo está disponible a partir de TIA Portal V15.1 y es entonces el método preferido.

Requisitos para ejecutar una carga de estación

La Carga de estación puede ejecutarse en el mismo equipo del versiondog o en un agente. Recomendamos ejecutar la Carga de estación y la comparación en un equipo con el agente instalado. Asegúrese de que:
- Todos los módulos utilizados por el proyecto TIA Portal y adicionalmente Step7 Pro están instalados.
- Todos los componentes instalados del TIA Portal tienen licencia.
- La versión instalada de TIA Portal es idéntica a la versión con la que se creó el proyecto.
TIA Portal Openness debe estar instalado.
La cuenta de usuario que ejecuta el VDog MasterService o los agentes:
- debe tener derechos administrativos locales
- debe ser miembro del grupo Siemens TIA Portal Openness
- no debe ser una cuenta local del sistema
La carga de proyectos protegidos por contraseña y controladores con protección de acceso sólo es posible desde Portal TIA versión 15.1.
El idioma de los proyectos en el servidor versiondog y en el PLC debe coincidir. Si el idioma de los proyectos difiere, ni la carga de software ni la carga de estación se realizarán correctamente.

Encontrará más requisitos del fabricante aquí:

Requisitos generales

Instale todos los paquetes de opciones, los paquetes de asistencia de hardware (HSP) y los archivos GSD que se utilizan en el proyecto. Para instalar archivos GSD, solo puede estar abierta una instancia de TIA Portal.
Utilice la misma versión principal de TIA Portal para la carga y para la descarga.
Asegúrese de que están instaladas las últimas actualizaciones de TIA Portal y HSP.
Los dispositivos deben estar disponibles en el catálogo de hardware de TIA Portal.
Asegúrese de que todas las licencias necesarias del TIA Portal están disponibles en el administrador de licencias de automatización.
Si está cargando varias estaciones, los nombres de los dispositivos deben ser únicos dentro del proyecto.
Utilice un proyecto TIA Portal vacío o asegúrese de que el nombre del dispositivo no se utiliza en el proyecto antes de cargarlo.
Los textos del proyecto sólo se cargan en los idiomas del proyecto utilizados, que se asignan en la propiedad PLC "Multi-language support".

Requisitos de hardware

Sólo se admiten controladores de hardware.
No se admiten controladores abiertos ni controladores clásicos a prueba de fallos.
No es posible cargar desde un S7-300/400 vacío (reiniciado).
La carga de estación no es posible para CPU de la serie 300/400 cuando la CPU está conectada a través de un procesador de comunicaciones (CP).
Una carga de estación no es posible para un F-PLC si tiene configurados dispositivos esclavos PROFIBUS-IO.
Si previamente ha realizado una actualización de Firmware y después extrajo la tarjeta de memoria de la CPU, deberá apagar y volver a encender la CPU una vez.
Con proyectos del TIA Portal más antiguos, pueden producirse los siguientes errores durante la carga de estación:
"No se pudo determinar el tipo de módulo [...] fuera de línea" (por ejemplo, para el módulo de baterías SITOP UPS y los dispositivos SENTRON)
"Carga de configuración de hardware fallida (D0FA)"
"No se pueden cargar datos de seguridad desde la F-CPU"(para F-PLC con F-HMI o F-SINAMICS como dispositivo PN-IO)
Es necesario instalar las últimas actualizaciones de TIA Portal / HSP, realizar la "actualización de la descripción del módulo" para cada módulo y submódulo en el editor de TIA Portal correspondiente, compilar y descargar de nuevo para habilitar la carga.
Una carga de estación desde SINUMERIK ONE sólo considera la parte del programa de usuario del PLC, no la configuración de datos NC, datos HMI u otros datos PPU/NCU. Para ello, utilice la función de archivo de SINUMERIK Operate.
En TIA Portal v15.1, no es posible realizar cargas para controladores del módulo 6ES7 154-8FX00-0ABO V3.2.

Requisitos de software

La propiedad del proyecto "admitir simulación durante la compilación de bloques" provoca diferencias en las propiedades de los bloques de programa si la configuración difiere de los datos descargados al proyecto utilizado para la carga de la estación.
Sólo se cargan los tipos de biblioteca liberados y se añaden automáticamente a la biblioteca del proyecto.
Los bloques de programa y los tipos de datos de PLC con conexión a un tipo de biblioteca que se encuentran en estado "en pruebas" se omiten durante la carga si la versión del tipo de biblioteca publicada en la que se basa la versión de prueba no se encuentra en la biblioteca del proyecto.

Requisitos de hardware

No se admite el enrutamiento S7 (por ejemplo, otra CPU como enrutador intermedio).
No se admite la traducción de puertos de direcciones de red (NAPT).
Abra el puerto de destino TCP 102 (servicio SIMATIC-S7) para la PG/PC con cualquier puerto de origen para IPv4 en el firewall / router / switch gestionado.
En el caso de una red de área local virtual (VLAN), los routers/switches deben ser compatibles con determinadas características de PROFINET.
La interfaz PG/PC adecuada (adaptador de red) con conexión al PLC debe seleccionarse antes de la carga en el correspondiente cuadro de diálogo del TIA Portal o en TIA Portal Openness.
Debe utilizarse la dirección IP correspondiente de la interfaz PROFINET del PLC (o CM/CP) con conexión a la PG/PC (o la dirección IP pública en el caso de DNAT).
Asegúrese de que sólo hay una ruta de red posible entre la PG/PC y el PLC (o CM/CP) en diferentes capas de red.
En el caso de una configuración de router con un dispositivo SCALANCE, debe activar la configuración TIA interface en la red en la que se encuentra el PLC para reenviar la información del dispositivo.

Requisitos de seguridad

La configuración only use legacy PG/PC communication del menú del TIA Portal en línea debe desactivarse, ya que, de lo contrario, no se podrá acceder en línea a una CPU configurada para permitir sólo la comunicación PG/PC segura (TIA Portal V17 y posteriores).
Introduzca la contraseña adecuada del nivel de protección de acceso al PLC (si está configurada) en el cuadro de diálogo correspondiente de TIA Portal o en TIA Portal Openness durante la carga.

Requisitos de seguridad

Active la configuración Enable consistent Upload from the F-CPU en el editor de administración de seguridad (TIA Portal V14 SP1 y versiones posteriores). La configuración está desactivada por defecto, ya que aumenta el tiempo de descarga al PLC.
Los idiomas de proyecto utilizados deben activarse en el proyecto vacío antes de la carga en el caso de una F-CPU para garantizar la consistencia de los datos de proyecto relevantes para la seguridad.

Características del PLC

Función del PLC	V15.1	V16	V17	V18
Carga de estación de Firmware de CPU S7-1200 >= 4.0	✓	✓	✓	✓
Carga de estación de firmware de CPU S7-1500(F) >= 2.1 incluido el controlador de accionamiento SIMATIC	✓	✓	✓	✓
Gestión de certificados y comunicación segura con CPU S7-1500(F) con Firmware >= V2.9	-	-	✓	✓
Carga de la pieza de recambio CPU S7-1500(F) con el nuevo número de pieza	Update 8	✓	✓	✓
Lectura de datos de huellas dactilares en línea de CPU S7-1200 y CPU S7-1500(F) para una rápida comparación de estaciones antes de la carga	-	✓	✓	✓
Restauración de la estructura de grupos para bloques de programa, tipos de datos PLC y etiquetas PLC durante la carga.	-	-	✓	✓

Características periféricas

Función periférica	V15.1	V16	V17	V18
Carga de F-PLC con F-HMI como dispositivo PN-IO	-	-	Update 6	✓
Carga de F-PLC con F-SINAMICS como dispositivo PN-IO	-	-	Update 6	✓
Carga de PLC con SENTRON (PAC, COM) como dispositivo PN-IO	Sólo mediante GSDML	Sólo mediante GSDML	Update 2	✓
Acoplador PN/PN configurado con el PLC	Sólo mediante GSDML	Update 6	Update 2	✓
Enlace IE/PB configurado con el PLC	Update 6	Update 3	✓	✓

Características de la red

Función de red	V15.1	V16	V17	V18
Conexión de red directa entre PG/PC y CPU	✓	✓	✓	✓
Conexión de red directa entre PG/PC y CM/CP de la CPU	✓	✓	✓	✓
Conexión de red entre PG/PC y CPU mediante router con enrutamiento IP o DNAT	✓	✓	✓	✓
Conexión de red entre PG/PC y CM/CP de la CPU mediante router con enrutamiento IP o DNAT	-	Actualizar t.b.a. sólo a través de Openness	Actualización 6 sólo a través de Openness	✓

Procedimiento

Cree una tarea con el tipo de carga TIA Portal.

Para los controladores S7-300/S7-400, se recomienda seleccionar el valor Copia de seguridad anterior <-> Copia de seguridad en Estrategia de comparación, ya que siempre habría diferencias en una comparación Versión del servidor <-> Copia de seguridad.
Diríjase a la sección Configuraciones de TIA Portal.

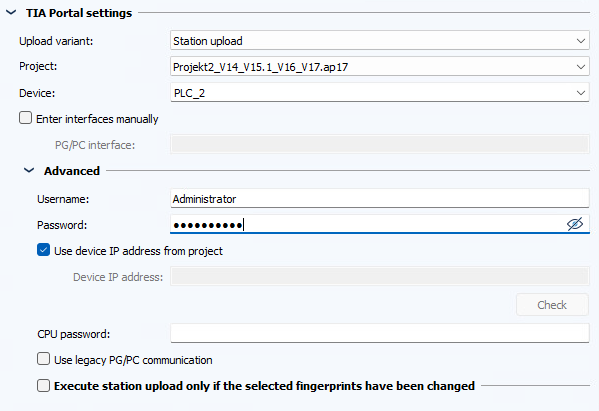

Seleccione la variante Carga de estación.
Si el componente contiene varios archivos de proyecto, seleccione un proyecto en el menú desplegable Proyecto.
En el menú desplegable Dispositivo, seleccione una CPU del proyecto.

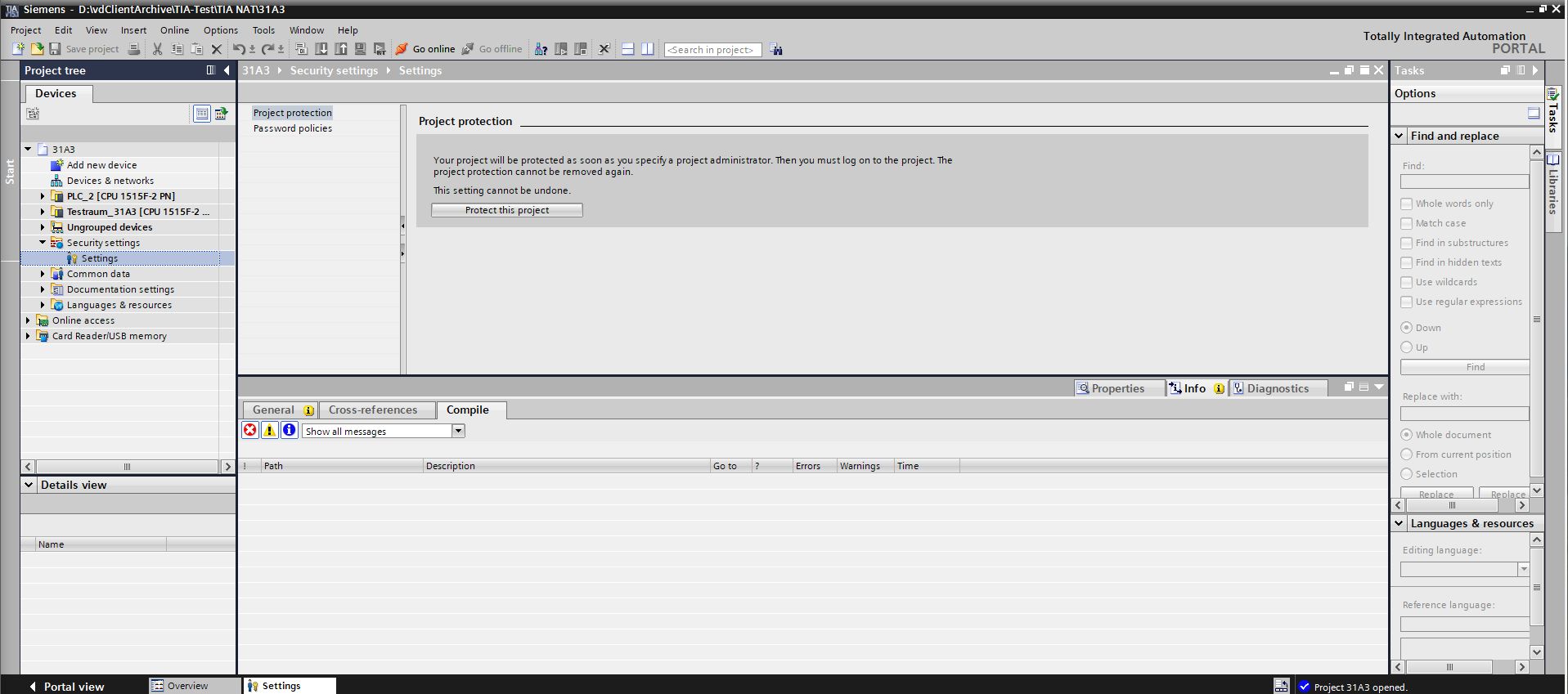

Para la protección know-how, el TIA Portal ofrece la posibilidad de proteger un proyecto completo con un nombre de usuario y una contraseña.
La interfaz se determina automáticamente. Para introducirla manualmente de todos modos, active la casilla Ingresar interfaces manualmente.
Introduzca la interfaz PG/PC y la Ranura en los campos.

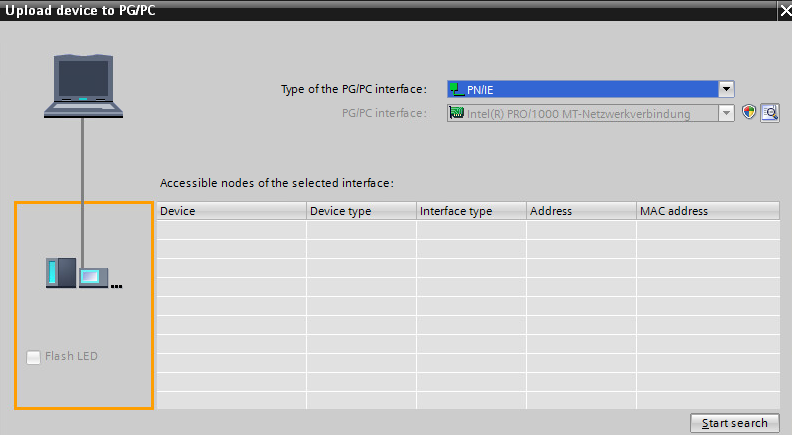

La interfaz PG/PC se puede encontrar en el TIA Portal en la siguiente ubicación:
A partir de TIA Portal V15.1, la carga y comparación también es posible para proyectos protegidos por contraseña. En la sección Avanzado, introduzca los datos de inicio de sesión del proyecto protegido por contraseña.

Info

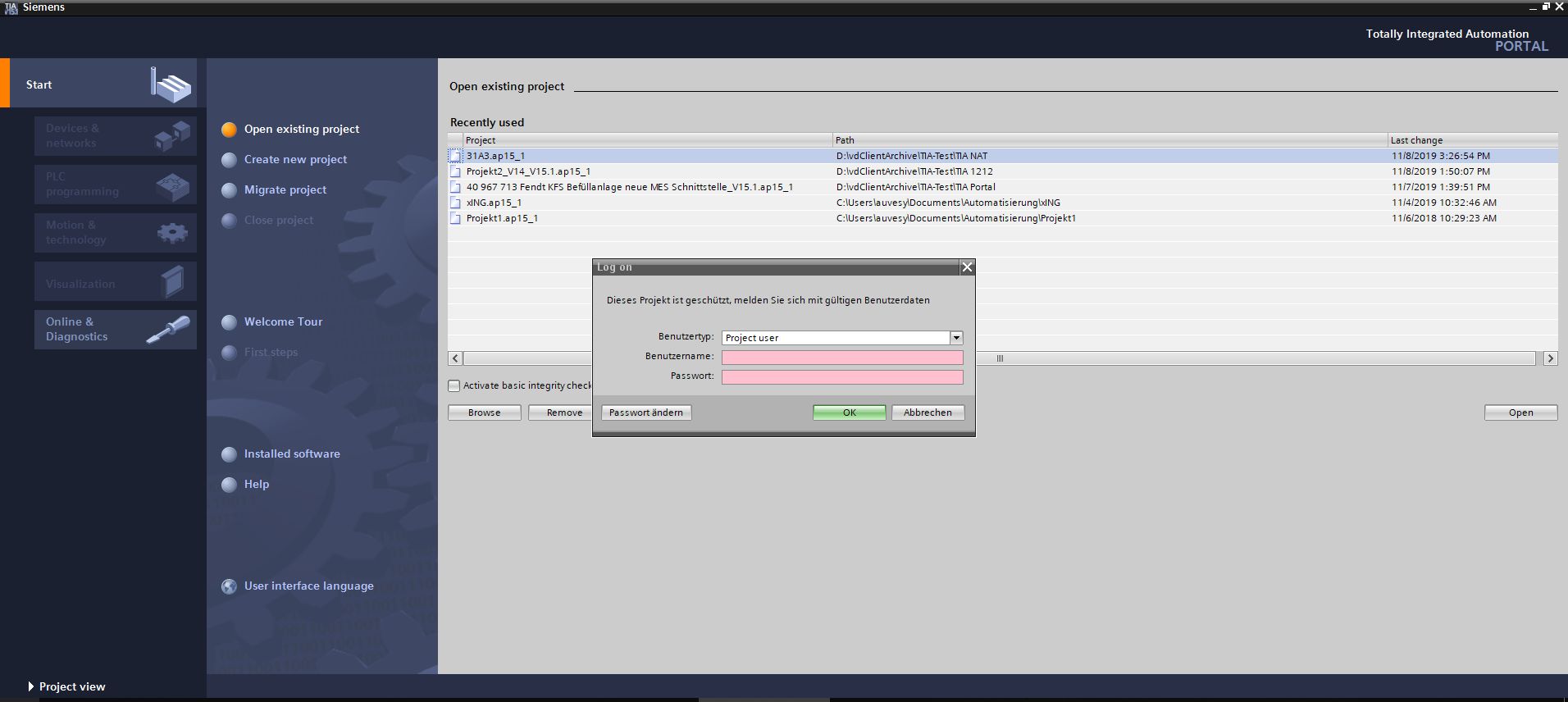

Puede identificar un proyecto protegido por contraseña por la solicitud de credenciales de inicio de sesión al abrir el proyecto:
Si la dirección IP del dispositivo difiere de la del proyecto, por ejemplo, si se utiliza una ruta NAT, deberá introducir la dirección IP del dispositivo. Por ejemplo, si se utiliza una ruta NAT, desactive la casilla de control Usar la dirección IP del dispositivo del proyecto e introduzca la dirección IP en el campo Dirección IP del dispositivo.

Seleccione el botón Comprobar para comprobar si se puede acceder a la dirección IP introducida.
En el campo de texto Contraseña de CPU, introduzca la contraseña del dispositivo, si se trata de un controlador con funciones de seguridad (F-CPU).
A partir de TIA Portal V17 con firmware V2.9, la comunicación está cifrada de manera predeterminada. Sin embargo, puede utilizar la casilla **Usar comunicación Legacy PG/PC ** para activar el método de legado con comunicación no cifrada.

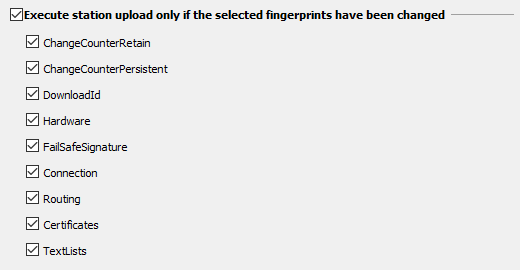

Si activa la casilla de verificación Ejecutar la carga de estación solo si las huellas digitales fueron modificadas, se mostrará una lista de huellas digitales que pueden seleccionarse individualmente para su comparación.

Antes de la carga, se compara el estado de las huellas dactilares seleccionadas con el de la última copia de seguridad guardada. Si las huellas son las mismas, no se realiza la carga de estación. La última copia de seguridad se aplica como resultado de la carga. En este caso, los valores reales no se guardan.

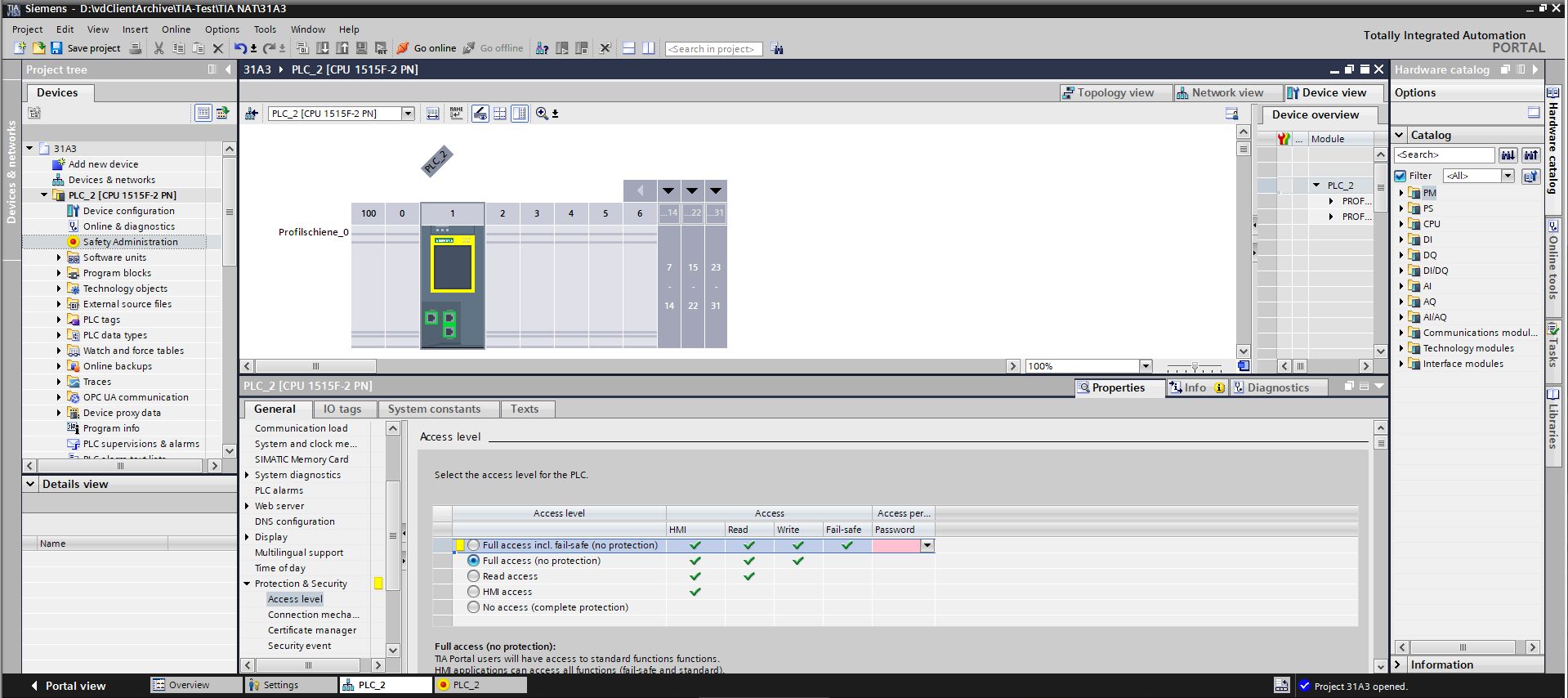

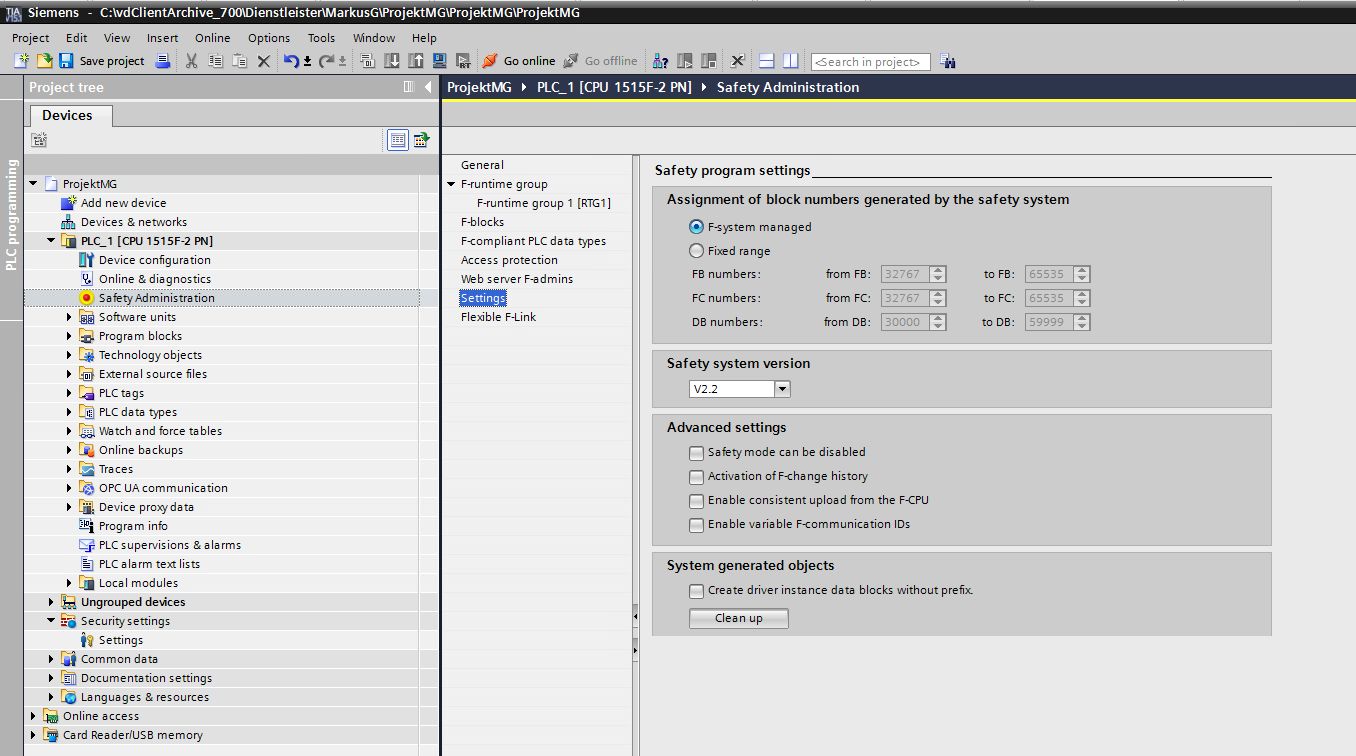

En el TIA Portal, seleccione la función Enable consistent loading from the F-CPU.

Durante la carga de estación, la copia de seguridad se crea utilizando TIA Openness. Se puede realizar una comparación detallada y restaurar la copia de seguridad. Los valores reales se guardan y, dependiendo de la configuración, también se comparan. La carga de la estación admite, por ejemplo, proyectos protegidos por contraseña, enrutamiento NAT y contraseñas de CPU.

Modo depuración

Si se produce un error que no aparece en el Registro de eventos, tiene la opción de activar el modo de depuración para la carga de estaciones. Cuando se activa el modo de depuración, TIA Portal se inicia con una interfaz gráfica. En caso de error, el programa espera 2 minutos hasta que se cierra TIA Portal.

Info

Si el modo de depuración está activado, el servicio que se está ejecutando debe ejecutarse como una aplicación. Puede encontrar instrucciones en el tutorial Agentes de carga y comparación, en la sección Iniciar agentes como aplicaciones.

El modo de depuración se activa en el archivo AgentStation.ini en los siguientes directorios:

Para el servidor: D:\vdServerArchive\VD$A\Configuration\Upload
Para un agente: D:\vdAgentArchive\VD$A\Configuration\Upload

Si el directorio upload o el archivo AgentStation.ini aún no existen, deben crearse.

Añada la siguiente sección al archivo AgentStation.ini:

[TIAPortal]
DebugMode=Y
