配置 SIMATIC PCS 7 访问路径

下表概述了访问路径 和 访问路径详情 中信息的可用访问路径和设置。

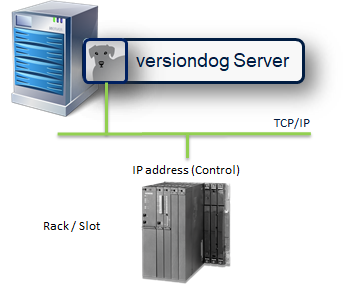

使用 TCP/IP 直接访问 S7 控制器

1. 选择访问路径 [0141] > [TCP/IP] > AS。
2. 输入控制器的 IP 地址。
3. 输入 CPU 的机架和插槽。

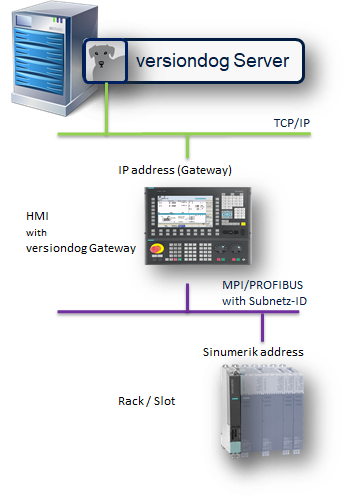

在 Sinumerik 840D 中访问 S7 控制器（带 HMI 高级版）

1. 选择访问路径 [0142] > [TCP/IP] > 网络转换 > [MPI/Profibus] > AS。
2. 输入网络转换的 IP 地址。
3. 输入 0000-0000 作为 S7 子网 ID。
4. 在 MPI/PROFIBUS 网络中配置网关到 S7 的路由。
5. 输入 CPU 的机架和插槽。

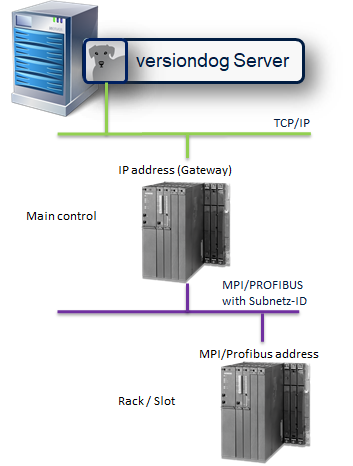

通过主控制访问 S7 控制器

1. 选择访问路径 [0142] > [TCP/IP] > 网络转换 > [MPI/Profibus] > AS。
2. 输入主控制的 IP 地址。
3. 输入用于访问控制器的 MPI/PROFIBUS 网络的子网 ID。
4. 输入 CPU 的机架和插槽。

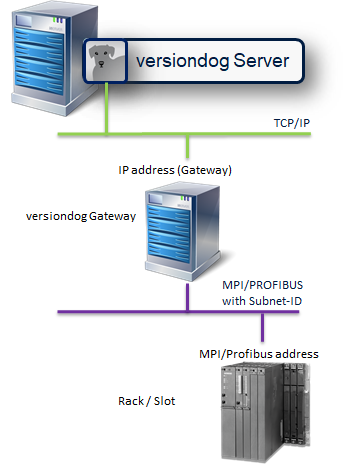

访问 MPI/PROFIBUS 网络中的 S7 控制器（使用带网关的计算机访问）

1. 选择访问路径 [0142] > [TCP/IP] > 网络转换 > [MPI/Profibus] > AS。
2. 输入网络转换的 IP 地址。
3. 输入 0000-0000 作为 S7 子网 ID。
4. 在 MPI/PROFIBUS 网络中配置网关到 S7 的路由。
5. 输入 CPU 的机架和插槽。

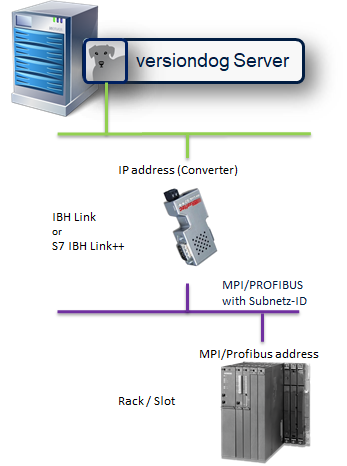

访问 MPI 网络中的 S7 控制器（通过转换器（如 IBH-Link）连接至 TCP/IP 网络）

1. 选择访问路径 [0143]PC > [TCP/IP] > Converter > [MPI] > AS。
2. 输入转换器的 IP 地址。
3. 输入可通过其访问控制器的 MPI 网络的子网 ID。
4. 输入 CPU 的机架和插槽。

访问 PROFIBUS 网络中的 S7 控制器（通过转换器（如 IBH-Link）连接至 TCP/IP 网络）

1. 选择访问路径 [0144]PC > [TCP/IP] > Converter > [PROFIBUS] > AS。
2. 输入转换器的 IP 地址。
3. 输入可以访问控制器的 PROFIBUS 网络的子网 ID。
4. 输入 CPU 的机架和插槽。

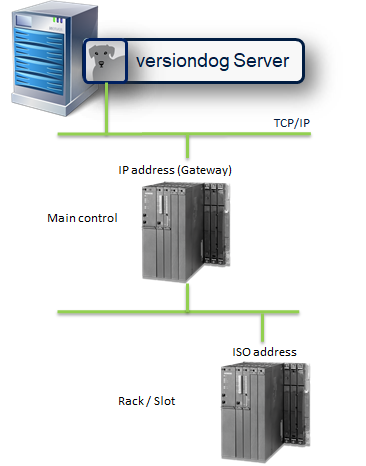

通过主控制访问 ISO 以太网中的 S7 控制器

1. 选择访问路径 [0145]PC > [TCP/IP] > 网络转换 > [H1] > AS。
2. 输入主控制的 IP 地址。
3. 输入 ISO 以太网的子网 ID。
4. 输入要保护的控制器的 H1 地址。
5. 输入 CPU 的机架和插槽。

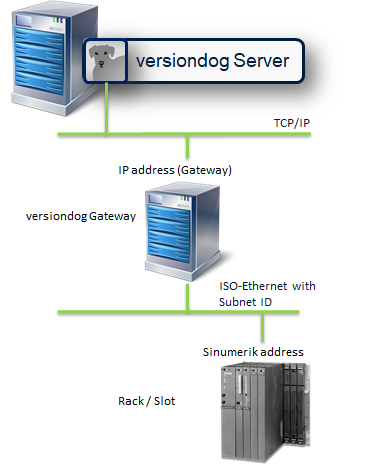

通过网关访问 ISO 以太网中的 S7 控制器

1. 选择访问路径 [0145]PC > [TCP/IP] > 网络转换 > [H1] > AS。
2. 输入网络转换的 IP 地址。
3. 输入 0000-0000 作为 S7 子网 ID。
4. 在网关中配置到 ISO 以太网的路由。
5. 输入带有 CPU 机架和插槽的 H1 地址。

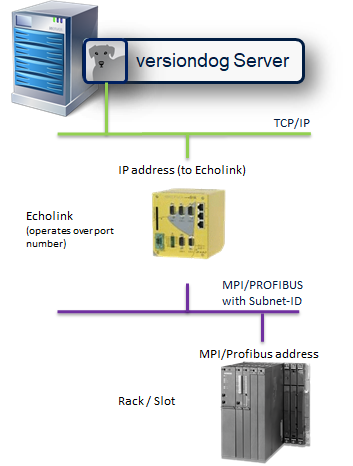

通过 Echolink 访问 MPI/PROFIBUS 网络中的 S7 控制器

1. 选择访问路径 [0146] > [TCP/IP] > Echolink > [MPI/PROFIBUS] > AS。
2. 输入 Echolink 硬件的 IP 地址和接口编号，以确定可通过其访问控制器的子网。
3. 输入 0000-0000 作为子网 ID。
4. 配置 MPI/PROFIBUS 地址。
5. 输入 CPU 的机架和插槽。

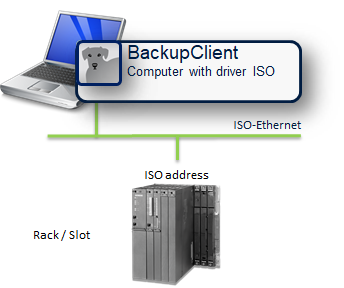

使用 BackupClient 通过 ISO 以太网备份未联网的 S7 控制器

1. 选择访问路径 [0101] PC > [H1] > AS。
2. 输入带有 CPU 机架和插槽的 H1 地址。

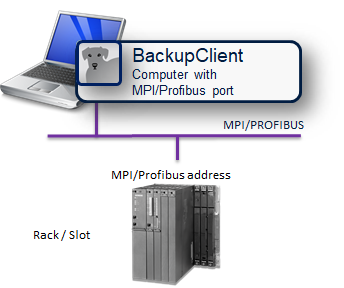

通过 MPI/PROFIBUS 使用 BackupClient 备份未联网的 S7 控制器

1. 选择访问路径 [0181]PC > [MPI/PROFIBUS] > AS。
2. 输入带有 CPU 机架和插槽的 MPI/PROFIBUS 地址。

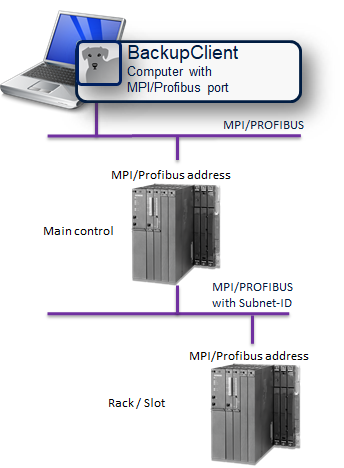

使用 BackupClient 通过未联网的主控制器备份 MPI/PROFIBUS 网络中的 S7 控制器

1. 选择访问路径 [0182]PC > [MPI/PROFIBUS] > 网络转换 > [MPI/PROFIBUS] > AS。
2. 输入主控制的 MPI/PROFIBUS 地址。
3. 输入 PROFIBUS 网络的子网 ID，通过该子网可使用主控制连接控制器。
4. 输入带有 CPU 机架和插槽的 MPI/PROFIBUS 地址。

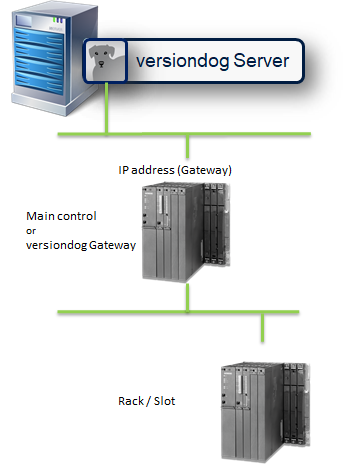

通过 PROFINET 网络备份与主控制相连的 S7 控制器

1. 选择访问路径 [0147]PC > [TCP/IP] > 网络转换 > [TCP/IP] > AS。
2. 输入主控制的 IP 地址。
3. 输入 PROFINET 网络的子网 ID，通过该子网可通过主控制连接控制器。
4. 输入子网中的 IP 地址。
5. 输入 CPU 的机架和插槽。

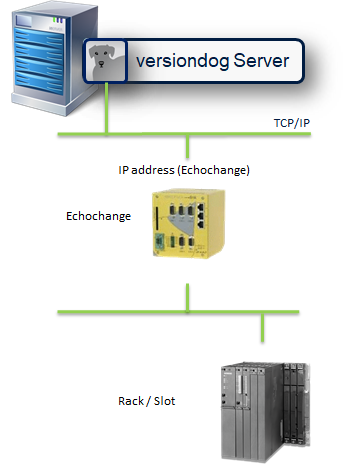

通过 Echochange 备份 S7 控制器

1. 选择访问路径 [0148] > [TCP/IP] > Echochange > [H1][TCP/IP] > AS。
2. 输入 Echochange 硬件的 IP 地址。
3. 输入 CPU 的机架和插槽。

请注意：

• 通过 H1 协议进行连接需要 INAT H1 驱动程序。该驱动程序随 versiondog 一同提供，并可用于包括 Windows 服务器 2008 在内的系统。如果要在驱动程序无法正常工作的计算机上安装 versiondog 服务器，则必须满足以下任一条件：

  • 必须安装另一个能在服务器操作系统上正常运行的 H1 驱动程序，或
  • 上传必须通过一台已安装该驱动程序的计算机上的代理来执行。

• 使用 H1 协议时，建议停用相应网卡上的 QoS 数据包调度器。

• 使用 H1 协议时，必须 在相应的网卡上停用其他制造商的 H1 协议。

请检查您的主控制的 CP 模块是否可路由。如果该 CP 模块不可路由，则无法通过 MPI/Profibus 子网中的主控制进行通信。
