支持的 SINUMERIK 840D HMI Advanced 连接路径

从 versiondog 服务器访问 SINUMERIK 系统的最常用网络连接路径如下所示。
您可以在作业配置中选择这些路径作为访问路径，并配置详细信息。

访问路径

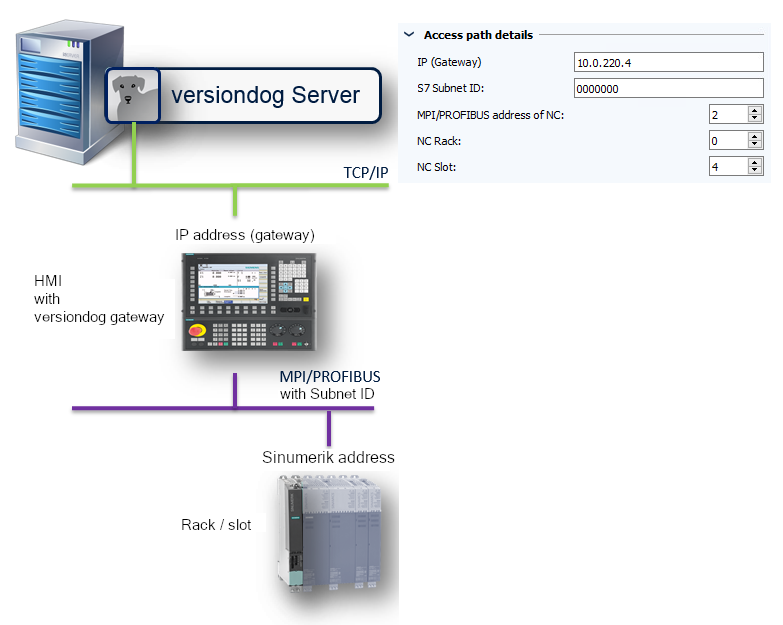

(0341) PC > [TCP/IP] > Gateway > [MPI/PROFIBUS] > NC

• 此路径涉及通过网关与 MPI/PROFIBUS 网络建立 TCP/IP 连接，从而访问数控 (NC) 单元。
• 常用于 SINUMERIK Powerline 系统。

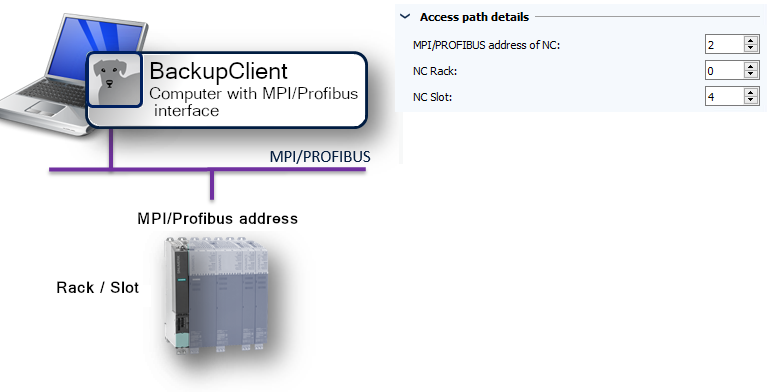

(0381) PC > [MPI/PROFIBUS] > NC

• 从 PC 到 NC 的直接 MPI/PROFIBUS 连接。
• 用于不需要中间网络转换的配置。

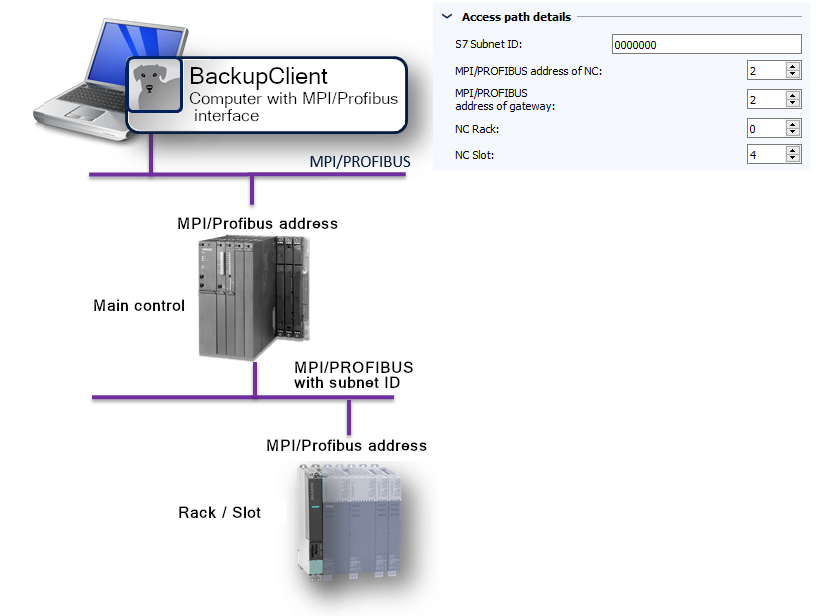

(0382) PC > [MPI/PROFIBUS] > Gateway > [MPI/PROFIBUS] > NC

• 涉及通过网关建立 MPI/PROFIBUS 连接，以在 MPI/PROFIBUS 网络内进行转换。
• 适用于 SINUMERIK 电力线系统中的复杂网络拓扑结构。

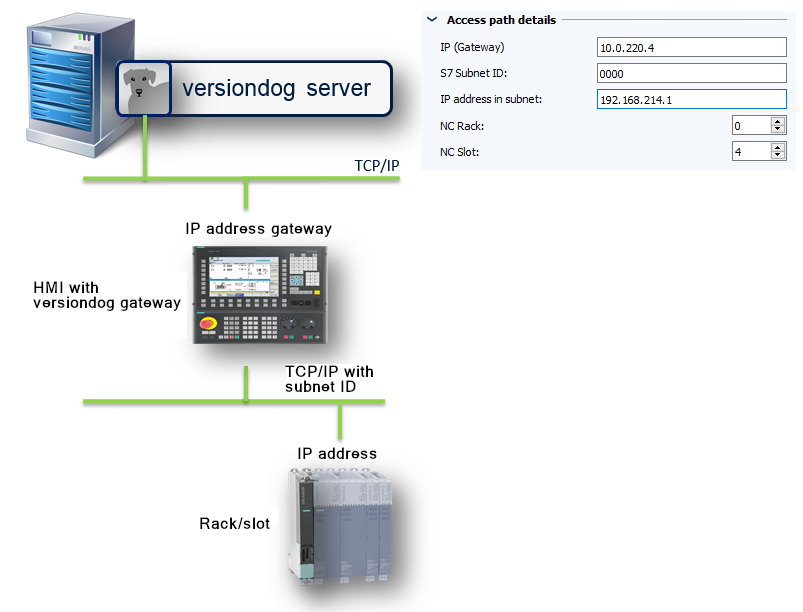

(0346) PC > [TCP/IP] > Gateway > [TCP/IP] > NC

• 通过网关使用 TCP/IP 网络转换连接到 NC。
• 通常用于 SINUMERIK Solution Line 系统。

(0342) PC > [TCP/IP] > Converter > [MPI] > NC

• 通过转换器建立 TCP/IP 连接，然后与 MPI 网络连接，进行 NC 访问。
• 当电脑上没有直接的 MPI 接口时，这非常有用。

(0343) PC > [TCP/IP] > Converter > [PROFIBUS] > NC

• 通过转换器使用 TCP/IP 连接，在到达 NC 之前与 PROFIBUS 网络连接。
• 适用于需要 PROFIBUS 中间设备的系统。
