配置 Siemens TIA Portal 校验和比较作业

通过使用上传变量 仅比较检验和，可以比较各块的校验和。块代码的更改会被识别，并显示为“已更改”。但无法查看更改的详细信息视图。

Info

没有生成备份。这意味着无法进行详细比较或还原。实际值无法被保存或比较。

项目中的所有控制器都会进行比较。

步骤

  1. 创建 TIA Portal 上传类型的作业。

  2. 在 TIA Portal 设置下 ，选择 仅校验和比较 上传变体。

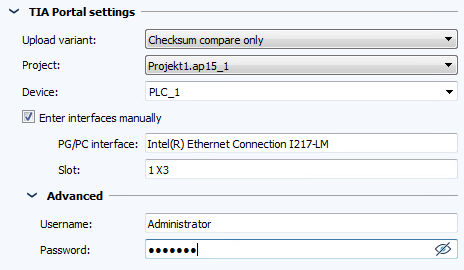

    图：作业配置，TIA Portal 设置，只进行校验和比较

  3. 如果组件包含多个项目文件，请从 项目 下拉菜单中选择所需的项目。

  4. 从 设备 下拉菜单中选择项目的 CPU。
  5. 接口会自动确定。要手动输入，请选择 手动输入接口 复选框。

  6. 在相应字段中输入 PG/PC 接口 和 插槽。

    PG/PC 接口可在 TIA Portal 中的以下位置找到：

    图：TIA Portal，PG/PC 界面显示

  7. 在 高级 下，输入受密码保护项目的登录信息。

    从 TIA Portal V15.1 起，受密码保护的项目也可进行上传和比较。

    Info

    在校验和比较作业中，不能传输 CPU 密码。如果项目包含 CPU 密码，则会显示错误消息。

常见问题

比较 TIA Portal v17（及更新版本）时，出现 请指定有效的许可证 错误消息

如果出现这种情况，我们的证书必须安装到受信任的根证书中。

  1. 打开 versiondog 安装文件夹中的任意 EXE 文件的属性（例如 {安装目录}\vdogServer\vdog_pkg\vdog_export_tia\VDogTiaProjectExport17.exe）
  2. 选择 数字签名 选项卡。
  3. 从 签名列表 中选择证书。
  4. 选择 详细信息 按钮。
  5. 选择 查看证书 按钮。
  6. 最后，选择 安装证书... 按钮。
  7. 完成 证书导入向导 ，接受默认设置。
